Obejma chłodnicza KFT
fischer · oryginalne obejma-chlodnicza-kft
fischer obejma-chlodnicza-kft

Obejma chłodnicza KFT

Zacisk rury chłodniczej fischer KFT jest wykonany z zamkniętej pianki PUR i posiada potrójny gwint M8/M10 i 1/2". Dwuśrubowe obejmy rurowe zapewniają optymalną regulację w zależności od zewnętrznej średnicy rury. W połączeniu z potrójnym gwintem łączącym zwiększa to elastyczność. Nakładka z gumy kle...

Wariantów
42
Tryb: katalog techniczny
Zapytaj o wycenę
Doradca techniczny przygotuje ofertę i pomoże dobrać wariant.
+48 61 810 79 45
Zapytaj o produkt ← Systemy instalacyjne
DoP
Opis Warianty 42 Dokumentacja 1
01 / Opis produktu

Obejma chłodnicza KFT

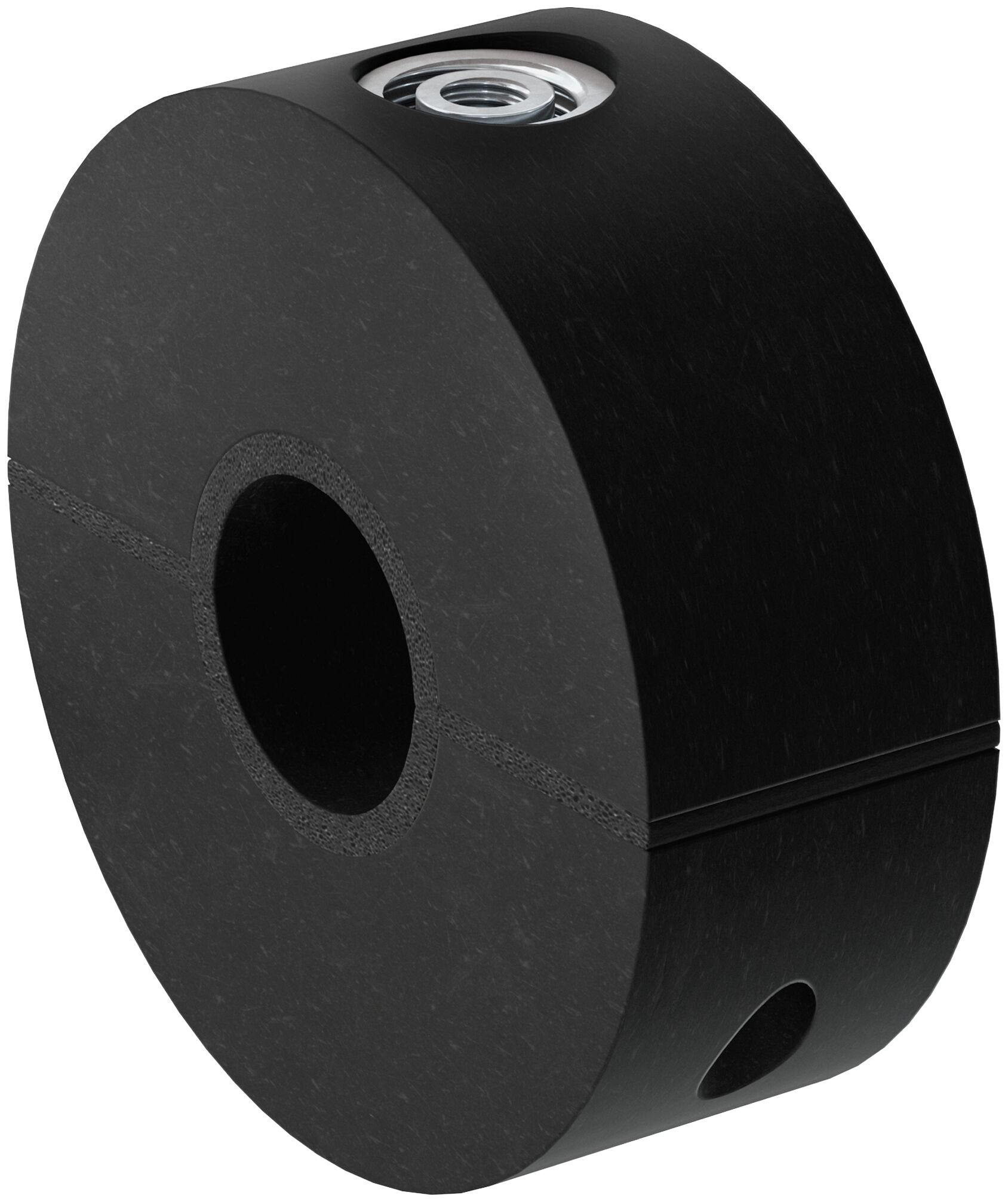

Zacisk rury chłodniczej fischer KFT jest wykonany z zamkniętej pianki PUR i posiada potrójny gwint M8/M10 i 1/2". Dwuśrubowe obejmy rurowe zapewniają optymalną regulację w zależności od zewnętrznej średnicy rury. W połączeniu z potrójnym gwintem łączącym zwiększa to elastyczność. Nakładka z gumy klejonej sprawia, że montaż jest jeszcze łatwiejszy. Umożliwia to bezpieczne mocowanie rurociągów techniki chłodniczej i klimatyzacyjnej o średnicy zewnętrznej od 12 do 219 mm i grubości izolacji do 40 mm za pomocą pręta gwintowanego lub śruby dwustronnej. Odporny na starzenie się materiał izolacyjny zapewnia idealne funkcjonowanie izolowanych zacisków rurowych.

  • Obejma KFT do rur chłodniczych, wykonana z pianki zamknięto-komórkowej pianki PUR, może być stosowana łącznie ze wszystkimi innymi materiałami izolacyjnymi.
  • Klejona gumowa powłoka ułatwia instalację.
  • Nakrętka z potrójnym gwintem M8 / M10 / 1/2" ułatwia wybór optymalnego łącznika.
  • Odporność na starzenie zapewnia długotrwałe funkcjonowanie obejmy KFT.
  • Dwie śruby zamykające pozwalają na łatwe dopasowanie obejmy do zewnętrznej średnicy rury.
02 / Warianty wymiarowe

Tabela wymiarów

42 wariantów · 42 dostępnych SKU

Filtruj wymiar: wymiary w mm
Foto Kod / Oznaczenie Nr art. Wykonanie Opak. Gwint przyłączaRozmiar nom.Maks. obciążenie (kN)
9,5
KFT 9,5		 505576 ocynk galwaniczny (gvz) 1 szt M8 / M10 / 1/2" — 0,15
12,7

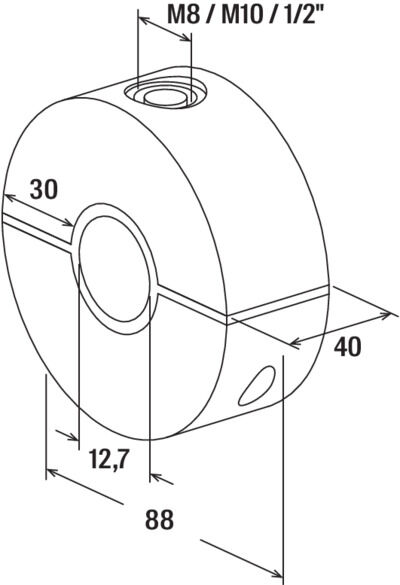

KFT 12,7		 505577 ocynk galwaniczny (gvz) 1 szt M8 / M10 / 1/2" — 0,53
15,8
KFT 15,8		 505578 ocynk galwaniczny (gvz) 1 szt M8 / M10 / 1/2" 1/4 0,21
17,2
KFT 17,2		 505579 ocynk galwaniczny (gvz) 1 szt M8 / M10 / 1/2" 3/8 0,21
18,0
KFT 18,0		 505580 ocynk galwaniczny (gvz) 1 szt M8 / M10 / 1/2" — 0,21
19,5
KFT 19,5		 505581 ocynk galwaniczny (gvz) 1 szt M8 / M10 / 1/2" — 0,21
21,3
KFT 21,3		 505582 ocynk galwaniczny (gvz) 1 szt M8 / M10 / 1/2" 1/2 0,26
22,0
KFT 22,0		 505583 ocynk galwaniczny (gvz) 1 szt M8 / M10 / 1/2" — 0,26
26,9

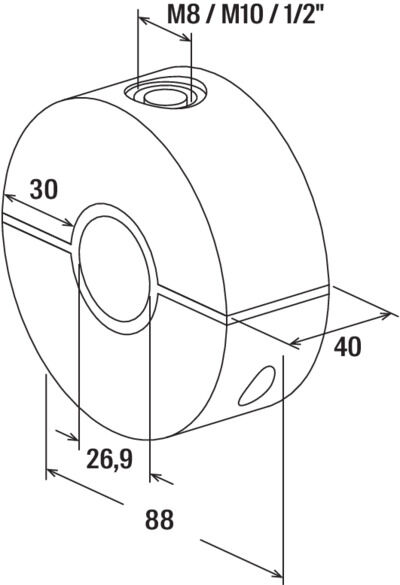

KFT 26,9		 505584 ocynk galwaniczny (gvz) 1 szt M8 / M10 / 1/2" 3/4 0,32
28,0
KFT 28,0		 505585 ocynk galwaniczny (gvz) 1 szt M8 / M10 / 1/2" — 0,32
33,7
KFT 33,7		 505587 ocynk galwaniczny (gvz) 1 szt M8 / M10 / 1/2" 1 0,4
35,0
KFT 35,0		 505588 ocynk galwaniczny (gvz) 1 szt M8 / M10 / 1/2" — 0,42
40,0
KFT 40,0		 505589 ocynk galwaniczny (gvz) 1 szt M8 / M10 / 1/2" — 0,42
41,2

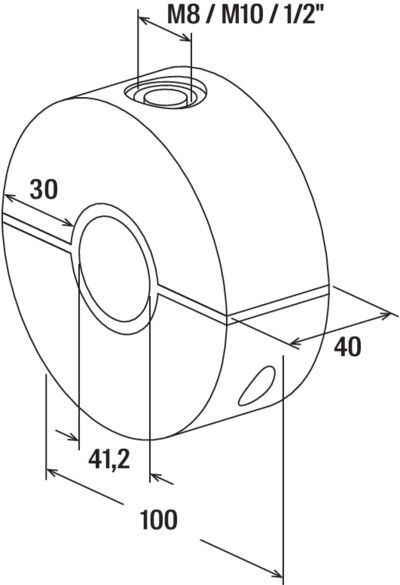

KFT 41,2		 505591 ocynk galwaniczny (gvz) 1 szt M8 / M10 / 1/2" — 0,51
42,4
KFT 42,4		 505592 ocynk galwaniczny (gvz) 1 szt M8 / M10 / 1/2" 1 1/4 0,51
44,5
KFT 44,5		 505593 ocynk galwaniczny (gvz) 1 szt M8 / M10 / 1/2" — 0,51
48,3
KFT 48,3		 505594 ocynk galwaniczny (gvz) 1 szt M8 / M10 / 1/2" 1 1/2 0,58
50,0
KFT 50,0		 505595 ocynk galwaniczny (gvz) 1 szt M8 / M10 / 1/2" — 0,6
54,0
KFT 54,0		 505596 ocynk galwaniczny (gvz) 1 szt M8 / M10 / 1/2" — 0,62
57,0

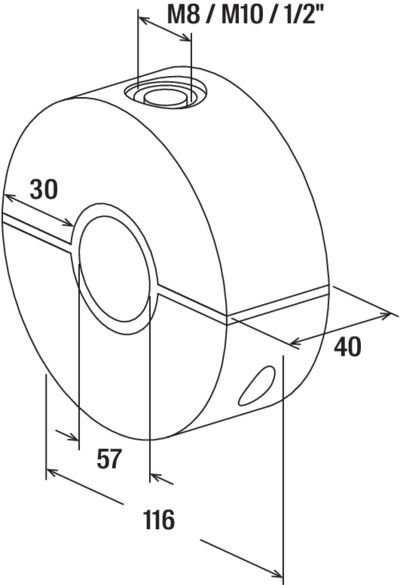

KFT 57,0		 505597 ocynk galwaniczny (gvz) 1 szt M8 / M10 / 1/2" — 0,65
60,3
KFT 60,3		 505598 ocynk galwaniczny (gvz) 1 szt M8 / M10 / 1/2" 2 0,72
64,0
KFT 64,0		 505599 ocynk galwaniczny (gvz) 1 szt M8 / M10 / 1/2" — 0,77
70,0
KFT 70,0		 505901 ocynk galwaniczny (gvz) 1 szt M8 / M10 / 1/2" — 3,5
74,0
KFT 74,0		 505902 ocynk galwaniczny (gvz) 1 szt M8 / M10 / 1/2" — 3,5
76,1
KFT 76,1		 505903 ocynk galwaniczny (gvz) 1 szt M8 / M10 / 1/2" — 1,37
80,0
KFT 80,0		 505904 ocynk galwaniczny (gvz) 1 szt M8 / M10 / 1/2" — 1,37
84,0

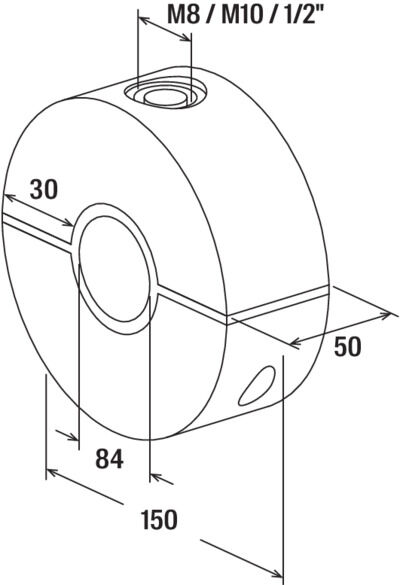

KFT 84,0		 505905 ocynk galwaniczny (gvz) 1 szt M8 / M10 / 1/2" — 1,6
88,9
KFT 88,9		 505906 ocynk galwaniczny (gvz) 1 szt M8 / M10 / 1/2" — 1,6
92,1
KFT 92,1		 505907 ocynk galwaniczny (gvz) 1 szt M8 / M10 / 1/2" — 1,6
101,0

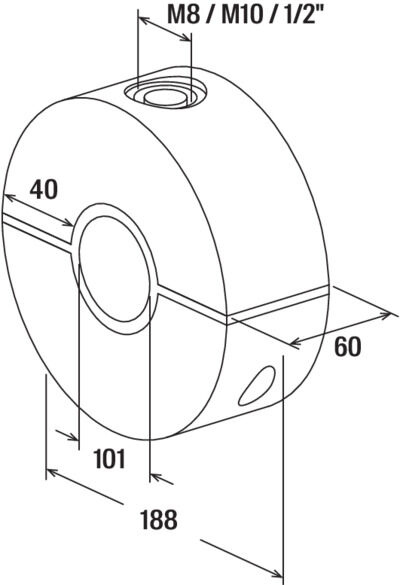

KFT 101,0		 505908 ocynk galwaniczny (gvz) 1 szt M8 / M10 / 1/2" — 2,59
104,0
KFT 104,0		 505909 ocynk galwaniczny (gvz) 1 szt M8 / M10 / 1/2" — 2,59
108,0
KFT 108,0		 505910 ocynk galwaniczny (gvz) 1 szt M8 / M10 / 1/2" — 2,59
114,3

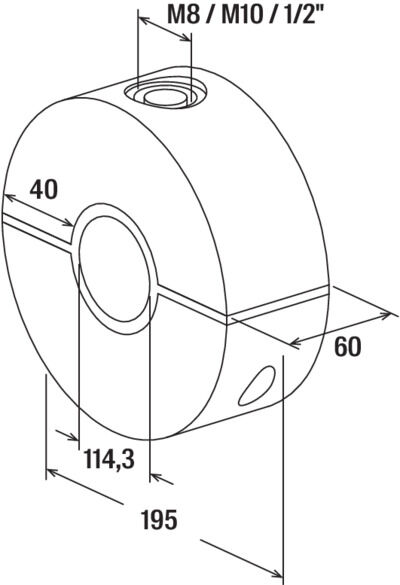

KFT 114,3		 505911 ocynk galwaniczny (gvz) 1 szt M8 / M10 / 1/2" 4 2,74
129,0
KFT 129,0		 505914 ocynk galwaniczny (gvz) 1 szt M8 / M10 / 1/2" — 3,19
133,0
KFT 133,0		 505915 ocynk galwaniczny (gvz) 1 szt M8 / M10 / 1/2" — 3,19
139,7
KFT 139,7		 505916 ocynk galwaniczny (gvz) 1 szt M8 / M10 / 1/2" — 3,35
154,0

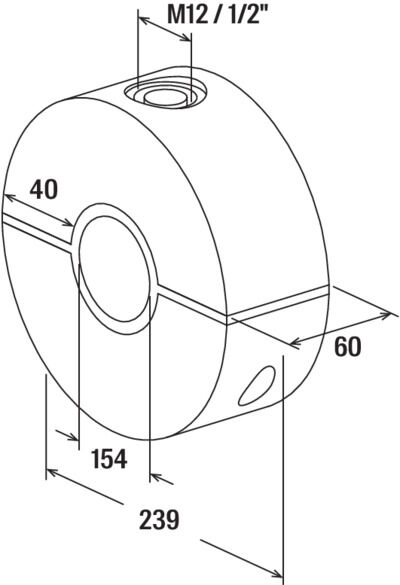

KFT 154,0		 505917 ocynk galwaniczny (gvz) 1 szt M12 / 1/2" — 3,83
159,0
KFT 159,0		 505918 ocynk galwaniczny (gvz) 1 szt M12 / 1/2" — 3,83
168,3

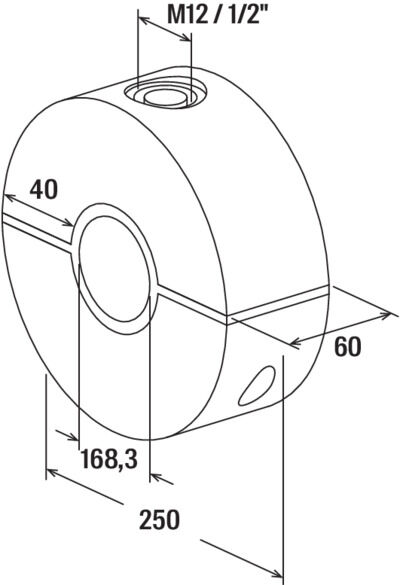

KFT 168,3		 505919 ocynk galwaniczny (gvz) 1 szt M12 / 1/2" — 4,04
219,1
KFT 219,1		 505922 ocynk galwaniczny (gvz) 1 szt M16 / 3/4" — 5,26
193,7

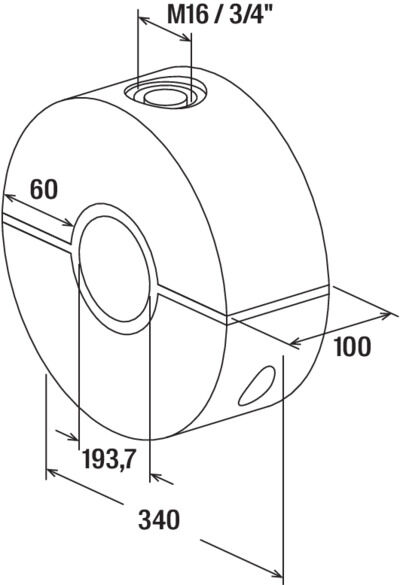

KFT 193,7		 505920 ocynk galwaniczny (gvz) 1 szt M16 / 3/4" — 5,26
204,0

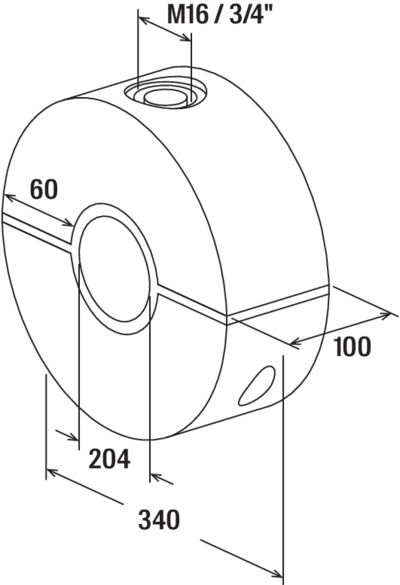

KFT 204,0		 505921 ocynk galwaniczny (gvz) 1 szt M16 / 3/4" — 5,2
03 / Atesty i dokumenty

Dokumentacja techniczna

Oryginalne dokumenty fischer — ETA, DoP, certyfikaty, EPD.

PDF
DOP - Declaration of Performance
DoP DWU-SaMontec-147 2019
