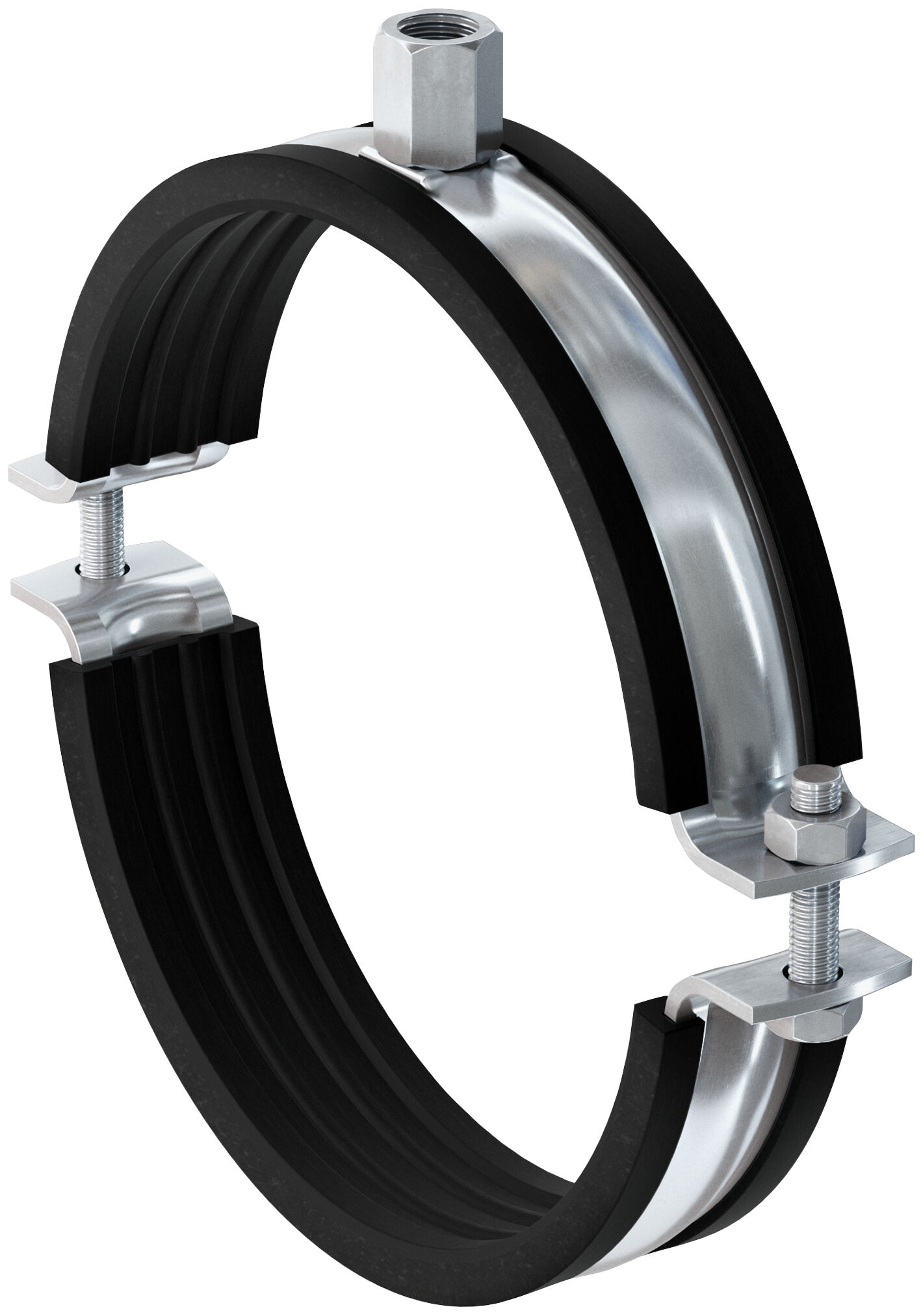

Obejma masywna FRSM metrycznym

Wzmacniana obejma rurowa fischer FRSM (metryczna) to dwuśrubowa obejma ze stali nierdzewnej w klasie jakości materiału DD11 ze śrubą M8/M10 lub M12/M16 z gwintem kombinowanym. Dwuśrubowe obejmy rurowe zapewniają optymalną regulację w zależności od zewnętrznej średnicy rury. W połączeniu z kombinowanym gwintem łączącym, zwiększa się elastyczność procesu. Pozwala to na bezpieczne mocowanie rur ze średnicą zewnętrzną 19 do 508 mm za pomocą pręta gwintowanego lub kołka dwustronnego wewnątrz budynków. Dzięki wkładce izolacyjnej niezawierającej chloru i silikonu, obejma spełnia wymagania DIN 4109. Obejma metryczna fischer FRSM przeznaczona jest do zastosowań w zakresie temperatur od -50°C do +110°C.

Wysokie nośności zapewniają bezpieczne funkcjonowanie obejmy FRSM
Nakrętka kombinowana z gwintem M10/M12, M12/M16 lub M16 pozwala na optymalny wybór łącznika montażowego.
Rury o średnicy powyżej 124 mm można montować za pomocą dwóch prętów gwintowanych (np. przy mocowaniu żeliwnych rur odprowadzających wodę z dachów.
Dwie śruby zamykające pozwalają na łatwe dopasowanie obejmy do zewnętrznej średnicy rury.
Zabezpieczenie śrub gwarantuje bezproblemowy montaż.

02 / Warianty wymiarowe

Tabela wymiarów

74 wariantów · 74 dostępnych SKU

Kod / Oznaczenie	Nr art.	Wykonanie	Opak.	Gwint przyłącza	Rozmiar nom.	Zakres zaciskania (mm)	Wysokość (mm)	Maks. obciążenie (kN)
1/2" M10/M12 FRSM 1/2" M10/M12	554243	ocynk galwaniczny (gvz)	50 szt	M10 / M12	1/2	19 - 23	56	2,5

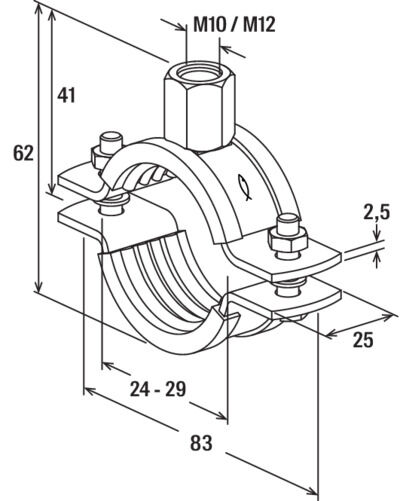

3/4" M10/M12 FRSM 3/4" M10/M12	554244	ocynk galwaniczny (gvz)	50 szt	M10 / M12	3/4	24 - 29	62	2,5
1" M10/M12 FRSM 1" M10/M12	554245	ocynk galwaniczny (gvz)	50 szt	M10 / M12	1	33 - 36	69	2,5
1 1/4" M10/M12 FRSM 1 1/4" M10/M12	554246	ocynk galwaniczny (gvz)	20 szt	M10 / M12	1 1/4	40 - 45	78	2,5
1 1/2" M10/M12 FRSM 1 1/2" M10/M12	554247	ocynk galwaniczny (gvz)	20 szt	M10 / M12	1 1/2	47 - 52	85	2,5
53 - 58 M10/M12 FRSM 53 - 58 M10/M12	554248	ocynk galwaniczny (gvz)	20 szt	M10 / M12	—	53 - 58	91	2,5

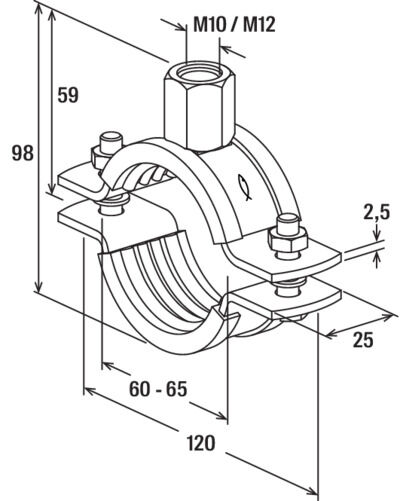

2" M10/M12 FRSM 2" M10/M12	554249	ocynk galwaniczny (gvz)	20 szt	M10 / M12	2	60 - 65	98	2,5
2 1/2" M10/M12 FRSM 2 1/2" M10/M12	554250	ocynk galwaniczny (gvz)	20 szt	M10 / M12	2 1/2	73 - 78	115	3
79 - 85 M10/M12 FRSM 79 - 85 M10/M12	554251	ocynk galwaniczny (gvz)	20 szt	M10 / M12	—	79 - 85	122	3
3" M10/M12 FRSM 3" M10/M12	554252	ocynk galwaniczny (gvz)	20 szt	M10 / M12	3	88 - 93	130	3
102 M10/M12 FRSM 102 M10/M12	554253	ocynk galwaniczny (gvz)	20 szt	M10 / M12	—	100 - 106	143	3
4" M10/M12 FRSM 4" M10/M12	554254	ocynk galwaniczny (gvz)	20 szt	M10 / M12	4	108 - 116	153	3
124 - 129 M10/M12 FRSM 124 - 129 M10/M12	93709	ocynk galwaniczny (gvz)	20 szt	M10 / M12	—	124 - 129	166	3
131 - 137 M10/M12 FRSM 131 - 137 M10/M12	93710	ocynk galwaniczny (gvz)	20 szt	M10 / M12	—	131 - 137	174	3
138 - 145 M10/M12 FRSM 138 - 145 M10/M12	93711	ocynk galwaniczny (gvz)	20 szt	M10 / M12	5	138 - 145	182	3

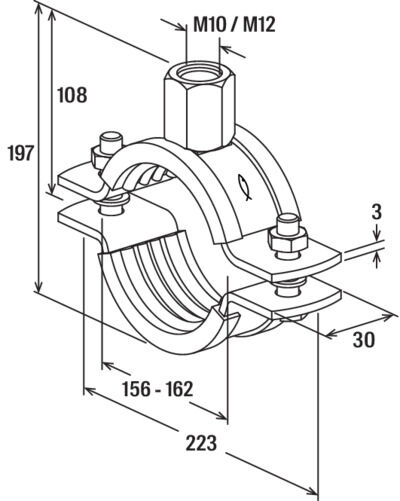

156 - 162 M10/M12 FRSM 156 - 162 M10/M12	93712	ocynk galwaniczny (gvz)	20 szt	M10 / M12	—	156 - 162	199	3
165 - 171 M10/M12 FRSM 165 - 171 M10/M12	93713	ocynk galwaniczny (gvz)	20 szt	M10 / M12	6	165 - 171	208	3
177 - 183 M10/M12 FRSM 177 - 183 M10/M12	558303	ocynk galwaniczny (gvz)	20 szt	M10 / M12	—	177 - 183	220	3
188 - 194 M10/M12 FRSM 188 - 194 M10/M12	93714	ocynk galwaniczny (gvz)	10 szt	M10 / M12	7	188 - 194	231	3
196 - 203 M10/M12 FRSM 196 - 203 M10/M12	93715	ocynk galwaniczny (gvz)	10 szt	M10 / M12	—	196 - 203	240	3
212 M12/M16 FRSM 212 M12/M16	505453	ocynk galwaniczny (gvz)	10 szt	M12 / M16	—	205 - 214	264	5
8'' M12/M16 FRSM 8'' M12/M16	505454	ocynk galwaniczny (gvz)	10 szt	M12 / M16	8	219 - 225	275	5
250 M12/M16 FRSM 250 M12/M16	505455	ocynk galwaniczny (gvz)	10 szt	M12 / M16	—	244 - 250	300	5
10'' M12/M16 FRSM 10'' M12/M16	505456	ocynk galwaniczny (gvz)	10 szt	M12 / M16	10	267 - 273	323	5
277 - 283 M12/M16 FRSM 277 - 283 M12/M16	558304	ocynk galwaniczny (gvz)	10 szt	M12 / M16	—	277 - 283	333	5
300 M12/M16 FRSM 300 M12/M16	505457	ocynk galwaniczny (gvz)	10 szt	M12 / M16	—	297 - 304	354	5
305 - 316 M12/M16 FRSM 305 - 316 M12/M16	552858	ocynk galwaniczny (gvz)	10 szt	M12 / M16	—	305 - 316	366	5
12'' M12/M16 FRSM 12'' M12/M16	505458	ocynk galwaniczny (gvz)	10 szt	M12 / M16	12	320 - 328	378	5
348 - 356 M16 FRSM 348 - 356 M16	504594	ocynk galwaniczny (gvz)	1 szt	M16	—	348 - 356	403	8
364 - 372 M16 FRSM 364 - 372 M16	504595	ocynk galwaniczny (gvz)	1 szt	M16	—	364 - 372	419	8
400 - 409 M16 FRSM 400 - 409 M16	504596	ocynk galwaniczny (gvz)	1 szt	M16	—	400 - 409	456	8
454 - 462 M16 FRSM 454 - 462 M16	504597	ocynk galwaniczny (gvz)	1 szt	M16	—	454 - 462	509	8
500 - 508 M16 FRSM 500 - 508 M16	504598	ocynk galwaniczny (gvz)	1 szt	M16	—	500 - 508	555	8

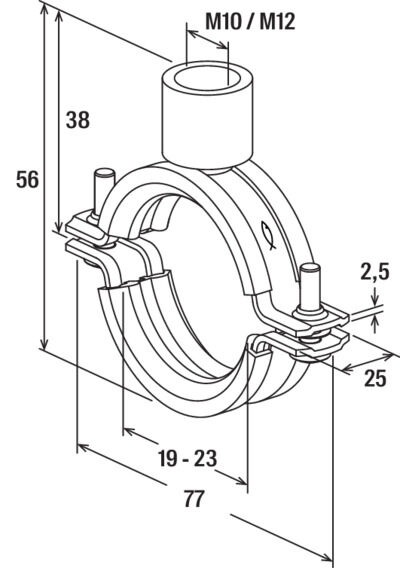

1/2" M10/M12 hdg FRSM 1/2" M10/M12 hdg	558524	ocynk galwaniczny (gvz)	50 szt	M10 / M12	1/2	19 - 23	56	2,5
3/4" M10/M12 hdg FRSM 3/4" M10/M12 hdg	558525	ocynk galwaniczny (gvz)	50 szt	M10 / M12	3/4	24 - 29	62	2,5
1" M10/M12 hdg FRSM 1" M10/M12 hdg	558526	ocynk galwaniczny (gvz)	50 szt	M10 / M12	1	33 - 36	69	2,5

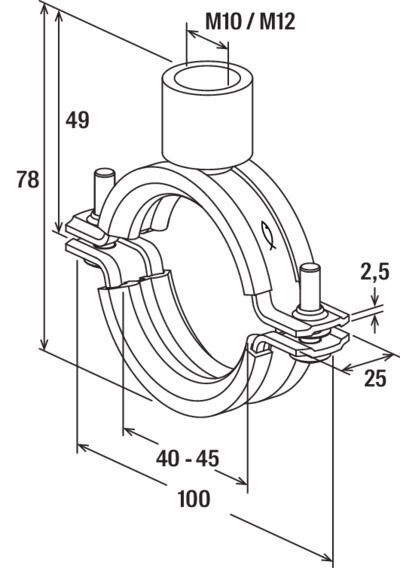

1 1/4" M10/M12 hdg FRSM 1 1/4" M10/M12 hdg	558527	ocynk galwaniczny (gvz)	20 szt	M10 / M12	1 1/4	40 - 45	78	2,5
1 1/2" M10/M12 hdg FRSM 1 1/2" M10/M12 hdg	558528	ocynk galwaniczny (gvz)	20 szt	M10 / M12	1 1/2	48 - 52	85	2,5

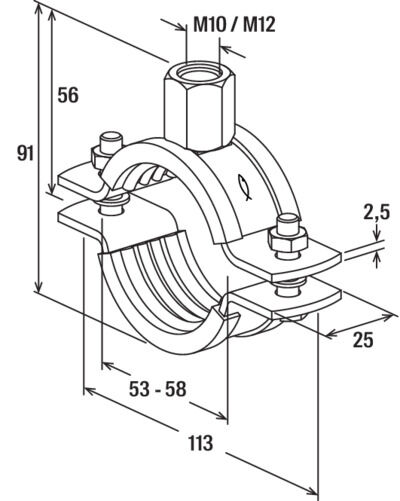

53 - 58 M10/M12 hdg FRSM 53 - 58 M10/M12 hdg	558529	ocynk galwaniczny (gvz)	20 szt	M10 / M12	—	53 - 58	91	2,5
2" M10/M12 hdg FRSM 2" M10/M12 hdg	558530	ocynk galwaniczny (gvz)	20 szt	M10 / M12	2	60 - 65	98	2,5

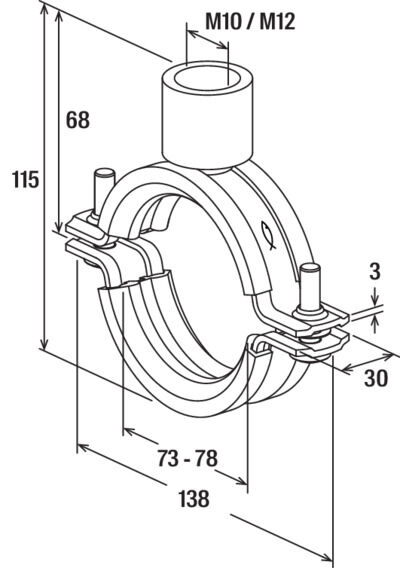

2 1/2" M10/M12 hdg FRSM 2 1/2" M10/M12 hdg	558531	ocynk galwaniczny (gvz)	20 szt	M10 / M12	2 1/2	73 - 78	115	3
79 - 85 M10/M12 hdg FRSM 79 - 85 M10/M12 hdg	558532	ocynk galwaniczny (gvz)	20 szt	M10 / M12	—	79 - 85	122	3

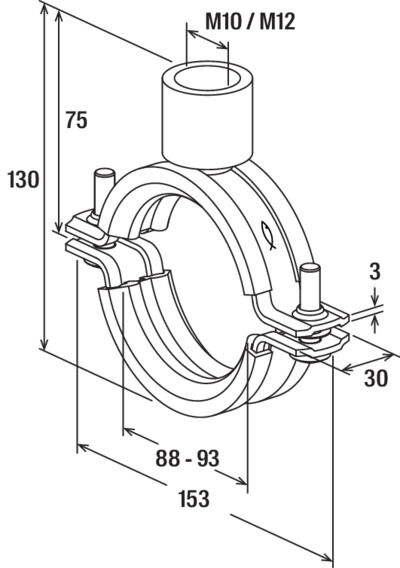

3" M10/M12 hdg FRSM 3" M10/M12 hdg	558533	ocynk galwaniczny (gvz)	20 szt	M10 / M12	3	88 - 93	130	3
102" M10/M12 hdg FRSM 102" M10/M12 hdg	558534	ocynk galwaniczny (gvz)	20 szt	M10 / M12	—	100 - 106	143	3

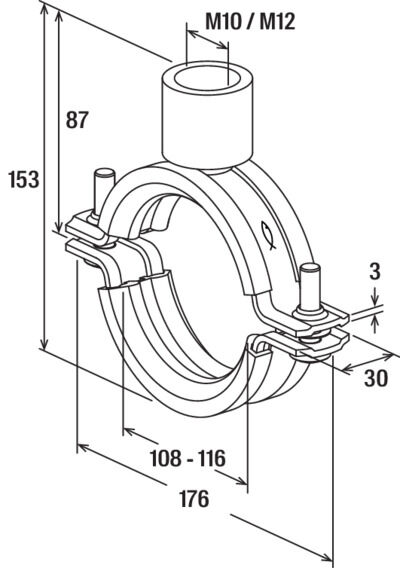

4" M10/M12 hdg FRSM 4" M10/M12 hdg	558606	ocynk galwaniczny (gvz)	20 szt	M10 / M12	4	108 - 116	153	3
124 - 129 M10/M12 hdg FRSM 124 - 129 M10/M12 hdg	558535	ocynk galwaniczny (gvz)	20 szt	M10 / M12	—	124 - 129	166	3
131 - 137" M10/M12 hdg FRSM 131 - 137" M10/M12 hdg	558536	ocynk galwaniczny (gvz)	20 szt	M10 / M12	—	131 - 137	174	3
138 - 145 M10/M12 hdg FRSM 138 - 145 M10/M12 hdg	558537	ocynk galwaniczny (gvz)	20 szt	M10 / M12	5	138 - 145	182	3
156 - 162 M10/M12 hdg FRSM 156 - 162 M10/M12 hdg	558538	ocynk galwaniczny (gvz)	20 szt	M10 / M12	—	156 - 162	199	3
165 - 171 M10/M12 hdg FRSM 165 - 171 M10/M12 hdg	558539	ocynk galwaniczny (gvz)	20 szt	M10 / M12	6	165 - 171	208	3
188 - 194 M10/M12 hdg FRSM 188 - 194 M10/M12 hdg	558540	ocynk galwaniczny (gvz)	10 szt	M10 / M12	7	188 - 194	231	3
196 - 203 M10/M12 hdg FRSM 196 - 203 M10/M12 hdg	558541	ocynk galwaniczny (gvz)	10 szt	M10 / M12	—	196 - 203	240	3
212 M12/M16 hdg FRSM 212 M12/M16 hdg	558542	ocynk galwaniczny (gvz)	10 szt	M12 / M16	—	205 - 214	264	5

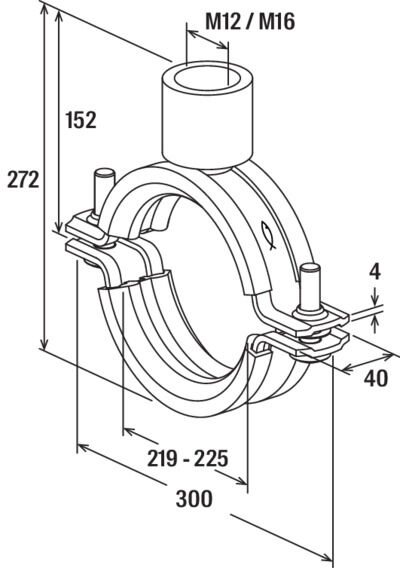

8" M12/M16 hdg FRSM 8" M12/M16 hdg	558543	ocynk galwaniczny (gvz)	10 szt	M12 / M16	8	219 - 225	275	5
250 M12/M16 hdg FRSM 250 M12/M16 hdg	558544	ocynk galwaniczny (gvz)	10 szt	M12 / M16	—	244 - 250	300	5

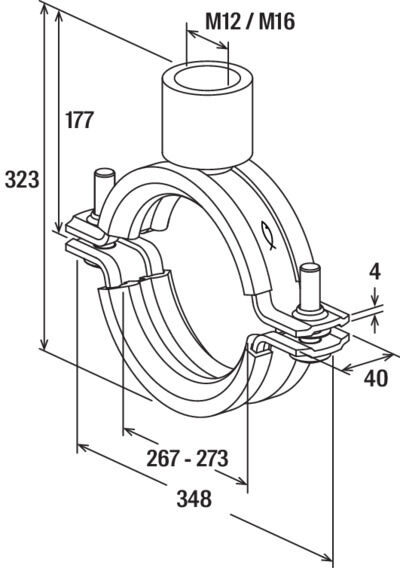

10" M12/M16 hdg FRSM 10" M12/M16 hdg	558545	ocynk galwaniczny (gvz)	10 szt	M12 / M16	10	267 - 273	323	5
300 M12/M16 hdg FRSM 300 M12/M16 hdg	558546	ocynk galwaniczny (gvz)	10 szt	M12 / M16	—	297 - 304	354	5
305 - 316 M12/M16 hdg FRSM 305 - 316 M12/M16 hdg	558547	ocynk galwaniczny (gvz)	10 szt	M12 / M16	—	305 - 316	366	5

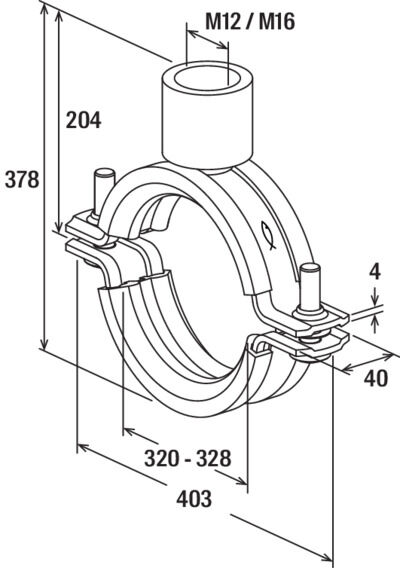

12" M12/M16 hdg FRSM 12" M12/M16 hdg	558548	ocynk galwaniczny (gvz)	10 szt	M12 / M16	12	320 - 328	378	5
348 - 356 M16 hdg FRSM 348 - 356 M16 hdg	558549	ocynk galwaniczny (gvz)	1 szt	M16	—	348 - 356	403	8

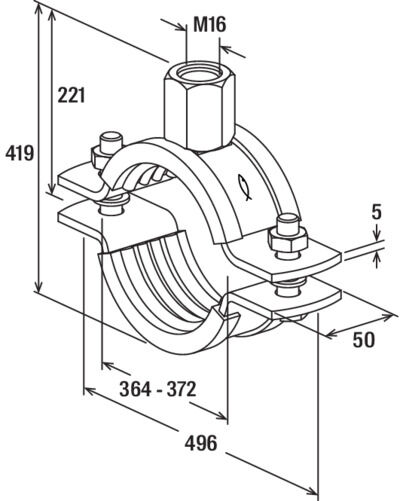

364 - 372 M16 hdg FRSM 364 - 372 M16 hdg	558596	ocynk galwaniczny (gvz)	1 szt	M16	—	364 - 372	419	8
400 - 409 M16 hdg FRSM 400 - 409 M16 hdg	558597	ocynk galwaniczny (gvz)	1 szt	M16	—	400 - 409	456	8

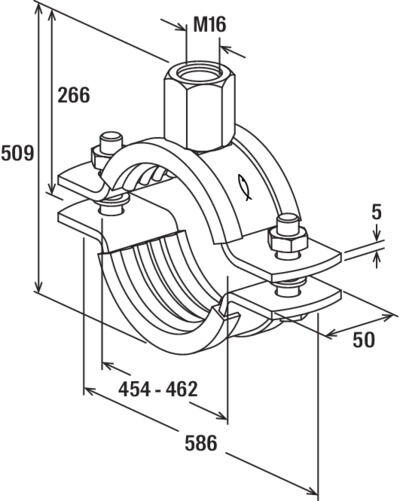

454 - 462 M16 hdg FRSM 454 - 462 M16 hdg	558598	ocynk galwaniczny (gvz)	1 szt	M16	—	454 - 462	509	8
500 - 508 M16 hdg FRSM 500 - 508 M16 hdg	558599	ocynk galwaniczny (gvz)	1 szt	M16	—	500 - 508	555	8

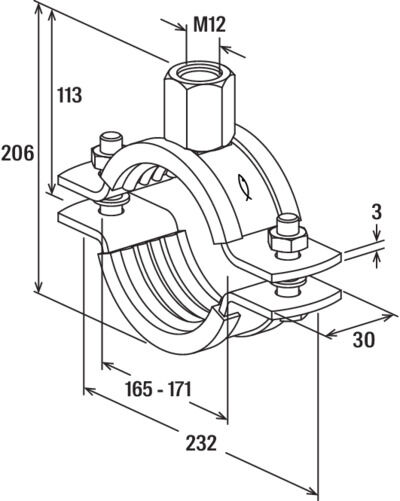

165 - 171 M12 FRSM 165 - 171 M12	562764	nierdzewna A4 (A4)	10 szt	M12	6	165 - 171	205	3
188 - 194 M12 FRSM 188 - 194 M12	562765	nierdzewna A4 (A4)	10 szt	M12	7	188 - 194	228	3
196 - 203 M12 FRSM 196 - 203 M12	562766	nierdzewna A4 (A4)	10 szt	M12	—	196 - 203	237	3

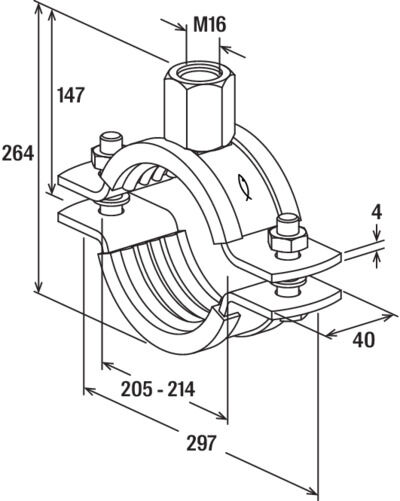

212 M16 FRSM 212 M16	562767	nierdzewna A4 (A4)	10 szt	M16	—	205 - 214	259	5

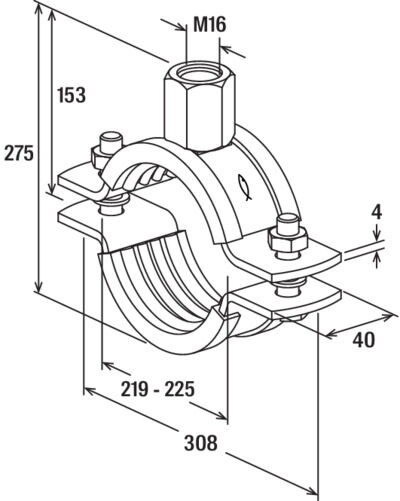

8" M16 FRSM 8" M16	562768	nierdzewna A4 (A4)	10 szt	M16	8	219 - 225	270	5

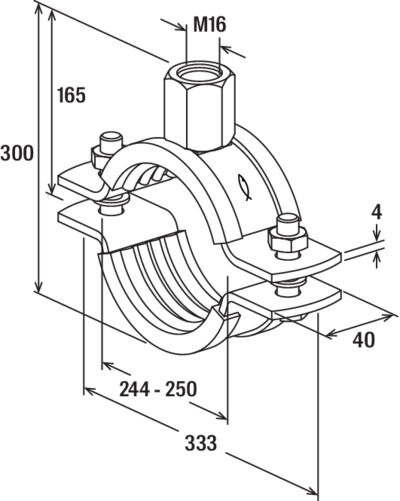

250 M16 FRSM 250 M16	562769	nierdzewna A4 (A4)	5 szt	M16	—	244 - 250	295	5
10" M16 FRSM 10" M16	562770	nierdzewna A4 (A4)	5 szt	M16	10	267 - 273	318	5

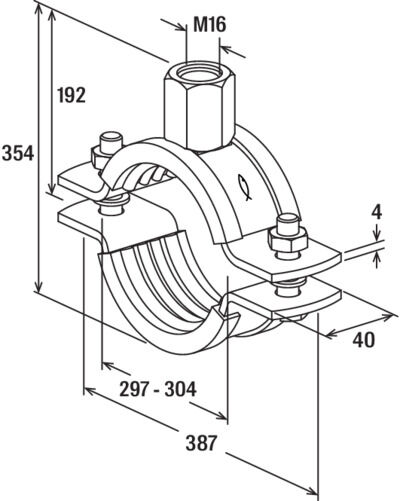

300 M16 FRSM 300 M16	562771	nierdzewna A4 (A4)	5 szt	M16	—	297 - 304	349	5

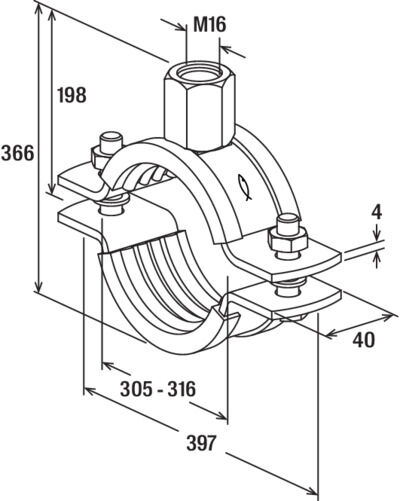

305 - 316 M16 FRSM 305 - 316 M16	562772	nierdzewna A4 (A4)	5 szt	M16	—	305 - 316	361	5

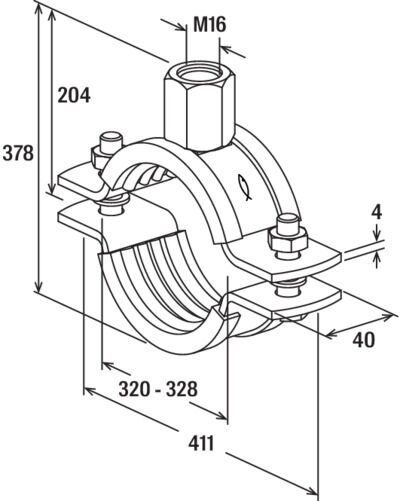

12" M16 FRSM 12" M16	562773	nierdzewna A4 (A4)	5 szt	M16	12	320 - 328	373	5
