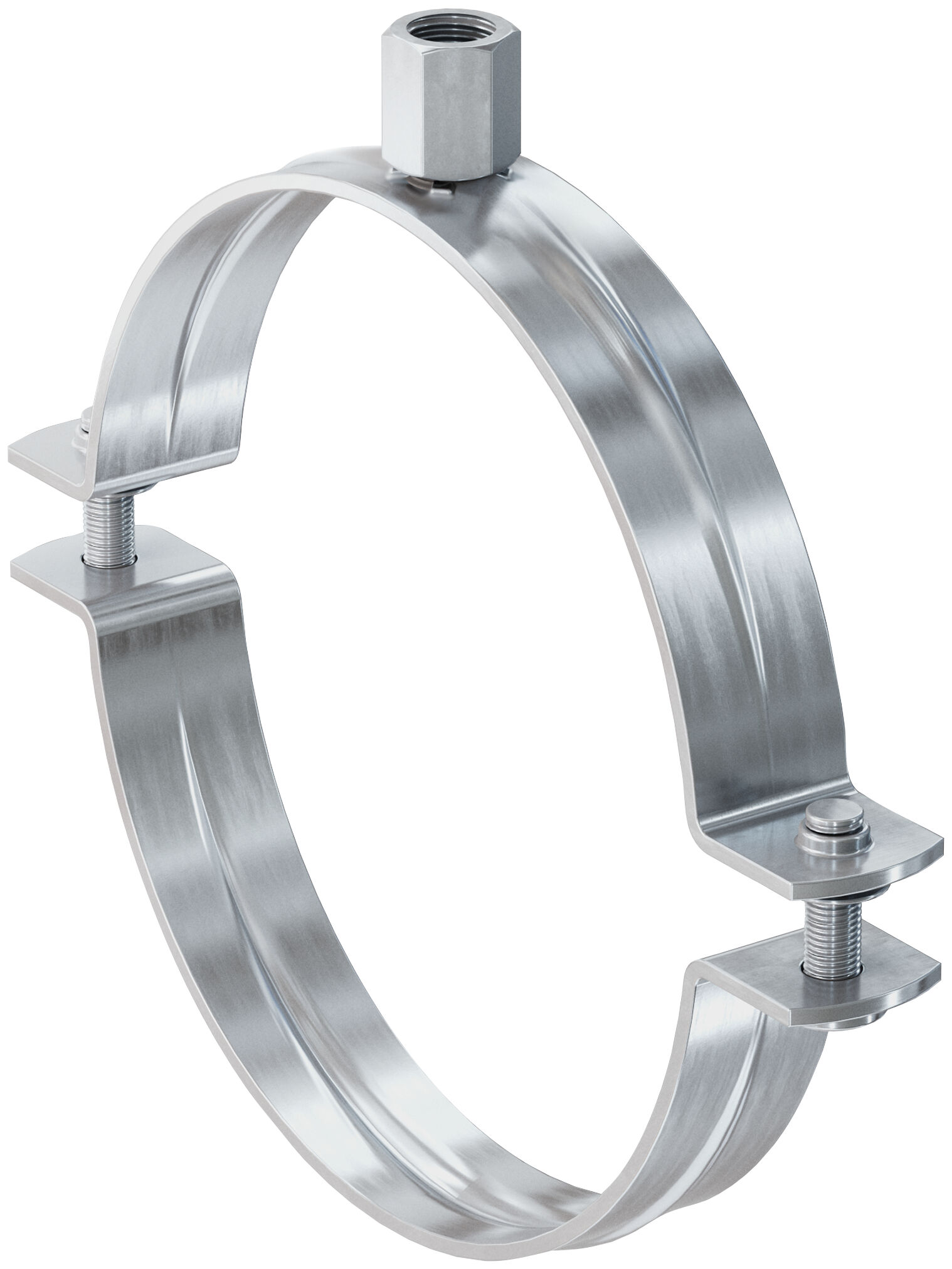

Obejma FRSN

Obejma rurowa fischer FRSN to dwuśrubowa obejma ze stali ocynkowanej w klasie jakości materiału DD11 z gwintem kombinowanym M8/M10 bez wkładki izolującej. Dwuśrubowe obejmy rurowe zapewniają optymalną regulację w zależności od zewnętrznej średnicy rury. W połączeniu z kombinowanym gwintem łączącym, zwiększa się elastyczność procesu. Pozwala to na bezpieczne i ekonomiczne mocowanie rur plastikowych i metalowych ze średnicą zewnętrzną 15 do 219 mm za pomocą pręta gwintowanego lub kołka obustronnego wewnątrz budynków.

Obejma FRSN bez wkładki tłumiącej hałas idealnie sprawdza się w zastosowaniach przemysłowych oraz przy montażu rur plastikowych.
Nakrętka z kombinowanym gwintem M8/M10 pozwala na optymalny wybór łącznika montażowego.
Dwie śruby zamykające pozwalają na dopasowanie obejmy do zewnętrznej średnicy rury.
Zabezpieczenie śrub gwarantuje bezproblemowy montaż.

02 / Warianty wymiarowe

Tabela wymiarów

23 wariantów · 23 dostępnych SKU

Kod / Oznaczenie	Nr art.	Wykonanie	Opak.	Gwint przyłącza	Rozmiar nom.	Zakres zaciskania (mm)	Wysokość (mm)	Maks. obciążenie (kN)
15 - 19 M8/M10 FRSN 15 - 19 M8/M10	49459	ocynk galwaniczny (gvz)	100 szt	M8 / M10	3/8	15 - 19	37	1,5
21 - 23 M8/M10 FRSN 21 - 23 M8/M10	49789	ocynk galwaniczny (gvz)	100 szt	M8 / M10	1/2	21 - 23	41	1,5

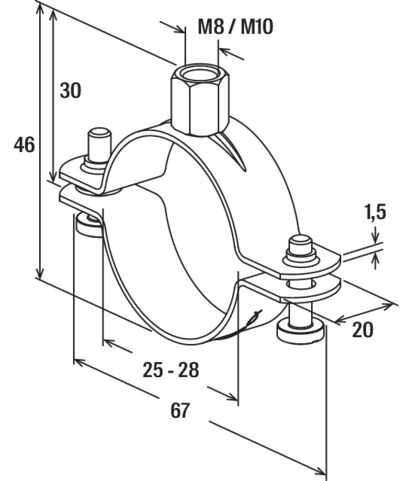

25 - 28 M8/M10 FRSN 25 - 28 M8/M10	49790	ocynk galwaniczny (gvz)	100 szt	M8 / M10	3/4	25-28	46	1,5
32 - 36 M8/M10 FRSN 32 - 36 M8/M10	49793	ocynk galwaniczny (gvz)	100 szt	M8 / M10	1	32 - 36	54	1,5
38 - 43 M8/M10 FRSN 38 - 43 M8/M10	49794	ocynk galwaniczny (gvz)	50 szt	M8 / M10	1 1/4	38 - 43	61	1,5
44 - 49 M8/M10 FRSN 44 - 49 M8/M10	49902	ocynk galwaniczny (gvz)	50 szt	M8 / M10	1 1/2	44 - 49	67	1,5
50 - 56 M8/M10 FRSN 50 - 56 M8/M10	49922	ocynk galwaniczny (gvz)	50 szt	M8 / M10	—	50 - 56	74	1,5

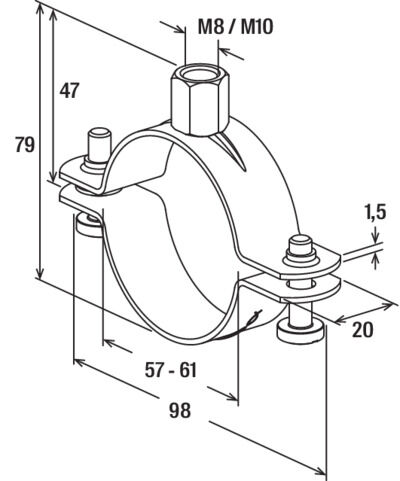

57 - 61 M8/M10 FRSN 57 - 61 M8/M10	49944	ocynk galwaniczny (gvz)	50 szt	M8 / M10	2	57 - 61	79	1,5

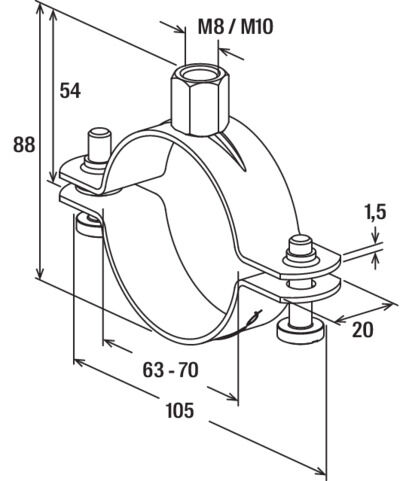

63 - 70 M8/M10 FRSN 63 - 70 M8/M10	49945	ocynk galwaniczny (gvz)	50 szt	M8 / M10	—	63 - 70	88	1,5
70 - 77 M8/M10 FRSN 70 - 77 M8/M10	49947	ocynk galwaniczny (gvz)	25 szt	M8 / M10	2 1/2	70 - 77	95	1,5

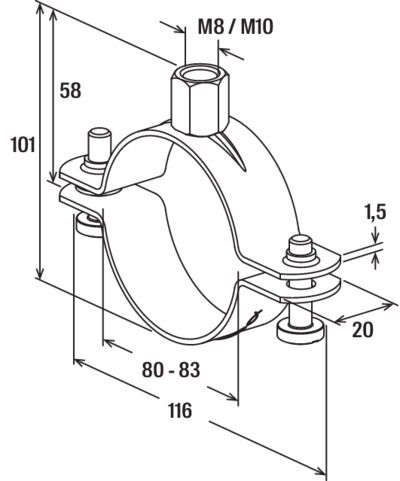

80 - 83 M8/M10 FRSN 80 - 83 M8/M10	49948	ocynk galwaniczny (gvz)	25 szt	M8 / M10	—	80 - 83	101	1,5

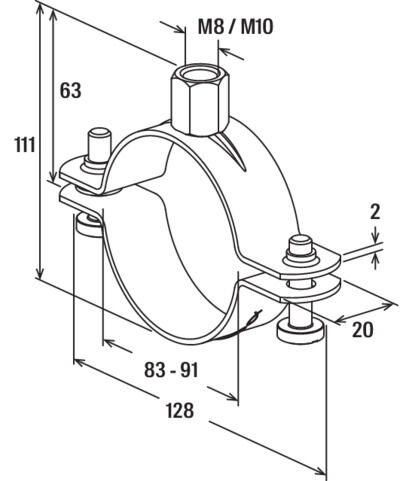

83 - 91 M8/M10 FRSN 83 - 91 M8/M10	49979	ocynk galwaniczny (gvz)	25 szt	M8 / M10	3	83 - 91	111	2,5

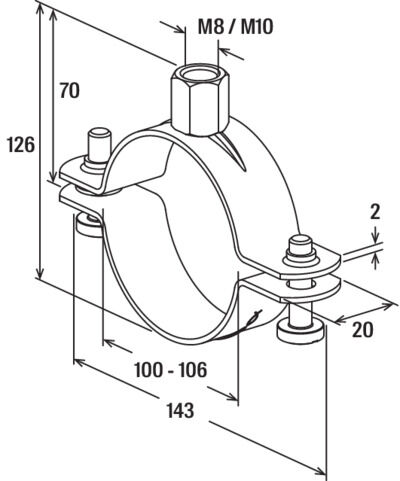

100 - 106 M8/M10 FRSN 100 - 106 M8/M10	50006	ocynk galwaniczny (gvz)	25 szt	M8 / M10	—	100 - 106	126	2,5

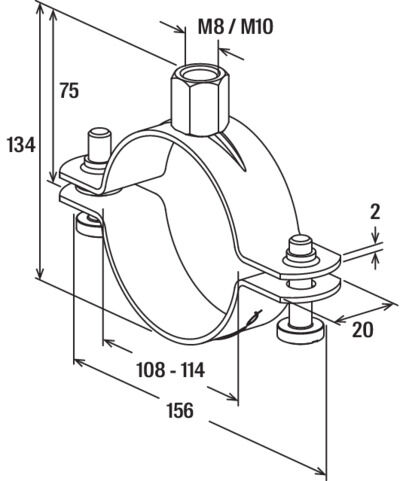

108 - 114 M8/M10 FRSN 108 - 114 M8/M10	50008	ocynk galwaniczny (gvz)	25 szt	M8 / M10	4	108 - 114	134	2,5
118 - 122 M8/M10 FRSN 118 - 122 M8/M10	500744	ocynk galwaniczny (gvz)	25 szt	M8 / M10	—	118 - 122	142	2,5
123 - 128 M8/M10 FRSN 123 - 128 M8/M10	50009	ocynk galwaniczny (gvz)	25 szt	M8 / M10	—	123 - 128	149	2,5
131 - 136 M8/M10 FRSN 131 - 136 M8/M10	50010	ocynk galwaniczny (gvz)	25 szt	M8 / M10	—	131 - 136	157	2,5
137 - 146 M8/M10 FRSN 137 - 146 M8/M10	50023	ocynk galwaniczny (gvz)	25 szt	M8 / M10	5	137 - 146	167	2,5
146 - 156 M8/M10 FRSN 146 - 156 M8/M10	500746	ocynk galwaniczny (gvz)	25 szt	M8 / M10	—	146 - 156	177	2,5

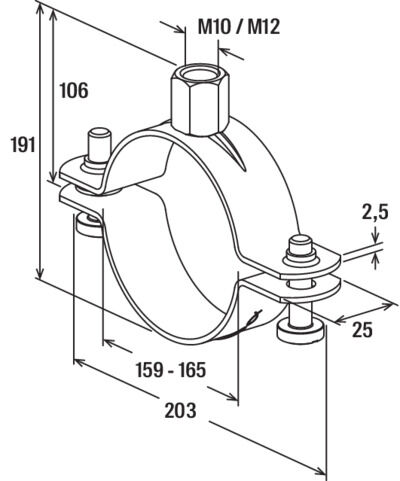

159 - 165 M10/M12 FRSN 159 - 165 M10/M12	500747	ocynk galwaniczny (gvz)	25 szt	M10 / M12	—	159 - 165	191	2,5

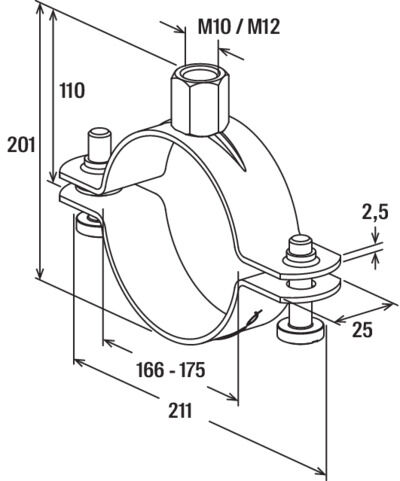

166 - 175 M10/M12 FRSN 166 - 175 M10/M12	500748	ocynk galwaniczny (gvz)	20 szt	M10 / M12	—	166 - 175	201	2,5
200 - 206 M10/M12 FRSN 200 - 206 M10/M12	500751	ocynk galwaniczny (gvz)	10 szt	M10 / M12	—	200 - 206	232	2,5

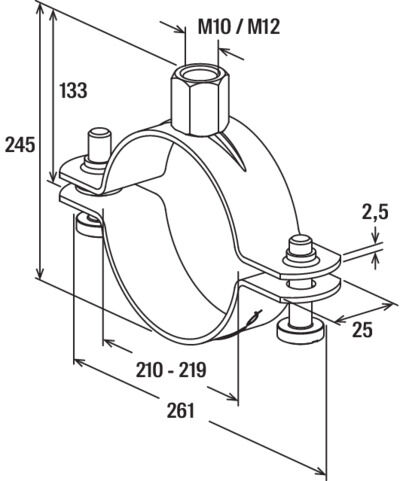

210 - 219 M10/M12 FRSN 210 - 219 M10/M12	500752	ocynk galwaniczny (gvz)	10 szt	M10 / M12	8	210 - 219	245	2,5

03 / Atesty i dokumenty

Dokumentacja techniczna

Oryginalne dokumenty fischer — ETA, DoP, certyfikaty, EPD.

PDF

DOP - Declaration of Performance

DoP DWU-SaMontec-147 2019
