01 / Opis produktu

Obejma rurowa FRS

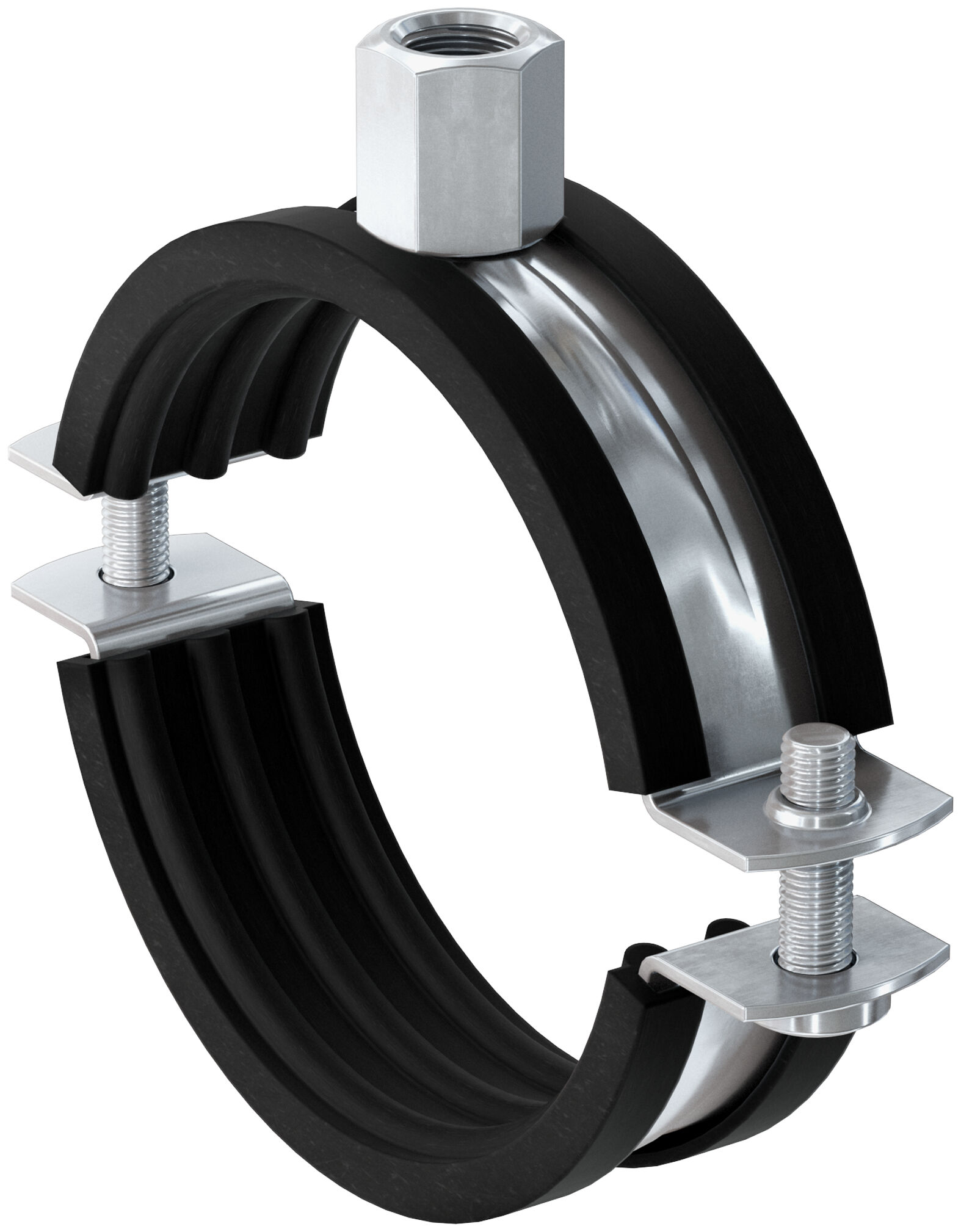

Obejma rurowa fischer FRS to dwuśrubowa obejma ze stali ocynkowanej w klasie jakości materiału DD11 ze śrubą M8/M10 z gwintem kombinowanym. Dwuśrubowe obejmy rurowe zapewniają optymalną regulację w zależności od zewnętrznej średnicy rury. W połączeniu z kombinowanym gwintem łączącym, zwiększa się elastyczność procesu. Umożliwia to bezpieczne mocowanie rur o średnicy zewnętrznej 12 do 168 mm za pomocą pręta nagwintowanego lub kołka dwustronnego wewnątrz budynków spełniając wymagania ochrony przeciwpożarowej dla klasy odporności ogniowej R 120 i wymagania MLAR. Dzięki wkładce izolacyjnej niezawierającej chloru i silikonu, obejma rurowa spełnia wymagania DIN 4109. Obejma fischer FRS przeznaczona jest do zastosowań w zakresie temperatur od -40°C do +100°C.

Raport z badania odporności ogniowej gwarantuje niezależnie potwierdzone bezpieczeństwo
Dwie śruby zamykające pozwalają na dopasowanie obejmy do zewnętrznej średnicy rury
Nakrętka z kombinowanym gwintem M8/M10 pozwala na optymalny wybór łącznika montażowego
Wkładka tłumiąca chroni przed hałasem i korozją kontaktową
Zabezpieczenie śrub gwarantuje bezproblemowy montaż

02 / Warianty wymiarowe

Tabela wymiarów

65 wariantów · 90 dostępnych SKU

Kod / Oznaczenie	Nr art.	Wykonanie	Opak.	Gwint przyłącza	Rozmiar nom.	Zakres zaciskania (mm)	Wysokość (mm)	Maks. obciążenie (kN)
12 - 15 M8/M10 FRS 12 - 15 M8/M10	510969	ocynk galwaniczny (gvz)	100 szt	M8 / M10	1/4	12 - 15	39	1

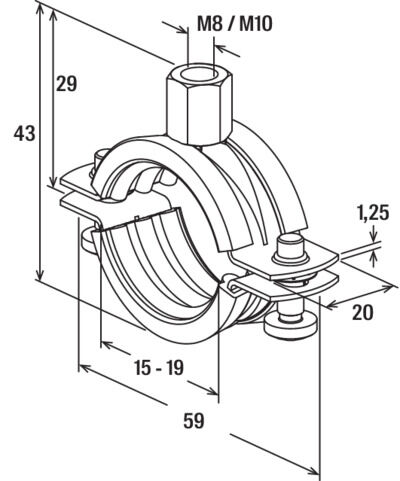

15 - 19 M8/M10 FRS 15 - 19 M8/M10	42535	ocynk galwaniczny (gvz)	100 szt	M8 / M10	3/8	15 - 19	43	1
20 - 24 M8/M10 FRS 20 - 24 M8/M10	42536	ocynk galwaniczny (gvz)	100 szt	M8 / M10	1/2	20 - 24	48	1
25 - 30 M8/M10 FRS 25 - 30 M8/M10	42537	ocynk galwaniczny (gvz)	100 szt	M8 / M10	3/4	25 - 30	54	1
32 - 37 M8/M10 FRS 32 - 37 M8/M10	42538	ocynk galwaniczny (gvz)	100 szt	M8 / M10	1	32 - 37	61	1
40 - 45 M8/M10 FRS 40 - 45 M8/M10	42554	ocynk galwaniczny (gvz)	50 szt	M8 / M10	1 1/4	40 - 45	69	1
48 - 54 M8/M10 FRS 48 - 54 M8/M10	510970	ocynk galwaniczny (gvz)	50 szt	M8 / M10	1 1/2	48 - 54	78	1
55 - 61 M8/M10 FRS 55 - 61 M8/M10	42555	ocynk galwaniczny (gvz)	50 szt	M8 / M10	2	55 - 61	85	1
63 - 67 M8/M10 FRS 63 - 67 M8/M10	91488	ocynk galwaniczny (gvz)	50 szt	M8 / M10	2	63 - 67	91	1
72 - 80 M8/M10 FRS 72 - 80 M8/M10	91489	ocynk galwaniczny (gvz)	25 szt	M8 / M10	2 1/2	72 - 80	104	1,5
87 - 92 M8/M10 FRS 87 - 92 M8/M10	91505	ocynk galwaniczny (gvz)	25 szt	M8 / M10	3	87 - 92	116	1,5
95 - 103 M8/M10 FRS 95 - 103 M8/M10	512695	nierdzewna A4 (A4)	25 szt	M8 / M10	—	95 - 103	132	1,3
95 - 103 M8/M10 FRS 95 - 103 M8/M10	545649	ocynk galwaniczny (gvz)	25 szt	M8 / M10	—	95 - 103	132	1,3
108 - 116 M8/M10 FRS 108 - 116 M8/M10	91506	ocynk galwaniczny (gvz)	20 szt	M8 / M10	4	108 - 116	140	2

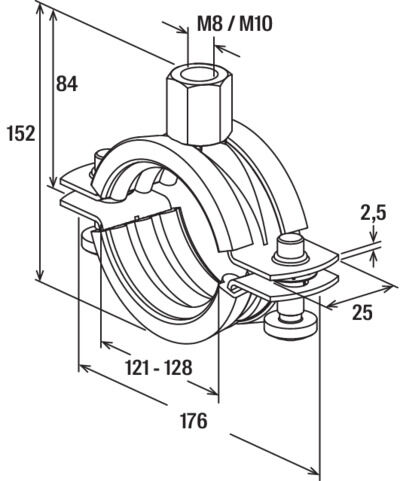

121 - 128 M8/M10 FRS 121 - 128 M8/M10	79456	ocynk galwaniczny (gvz)	10 szt	M8 / M10	—	121 - 128	152	2,5

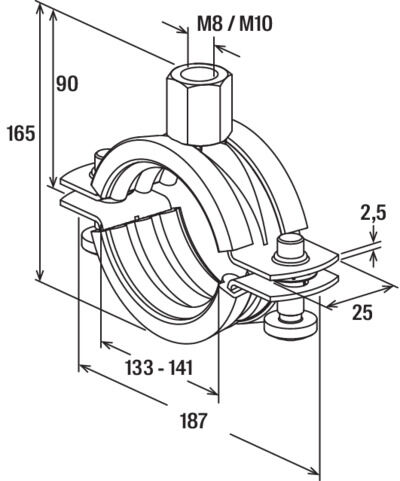

133 - 141 M8/M10 FRS 133 - 141 M8/M10	79457	ocynk galwaniczny (gvz)	10 szt	M8 / M10	5	133 - 141	165	2,5
159 - 165 M8/M10 FRS 159 - 165 M8/M10	79458	ocynk galwaniczny (gvz)	8 szt	M8 / M10	—	159 - 165	198	2,5
165 - 168 M8/M10 FRS 165 - 168 M8/M10	79459	ocynk galwaniczny (gvz)	8 szt	M8 / M10	6	165 - 168	192	2,5
54 - 59 M8/M10 FRS 54 - 59 M8/M10	512690	nierdzewna A4 (A4)	50 szt	M8 / M10	—	54 - 59	87	1
67 - 71 M8/M10 FRS 67 - 71 M8/M10	512692	nierdzewna A4 (A4)	25 szt	M8 / M10	—	67 - 71	99	1

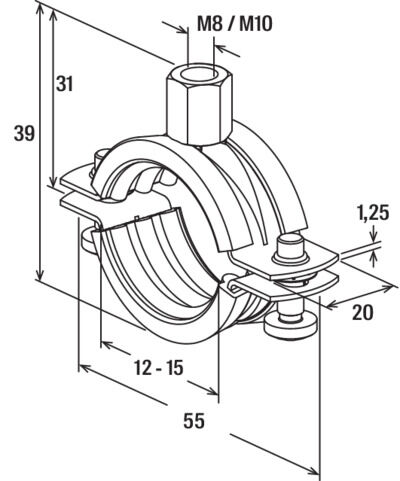

12 - 15 M8/M10 hdg FRS 12 - 15 M8/M10 hdg	537981	ocynk galwaniczny (gvz)	100 szt	M8 / M10	1/4	12 - 15	39	1
15 - 19 M8/M10 hdg FRS 15 - 19 M8/M10 hdg	537982	ocynk galwaniczny (gvz)	100 szt	M8 / M10	3/8	15 - 19	43	1
20 - 24 M8/M10 hdg FRS 20 - 24 M8/M10 hdg	537983	ocynk galwaniczny (gvz)	100 szt	M8 / M10	1/2	20 - 24	48	1
25 - 30 M8/M10 hdg FRS 25 - 30 M8/M10 hdg	537984	ocynk galwaniczny (gvz)	100 szt	M8 / M10	3/4	25 - 30	54	1
32 - 37 M8/M10 hdg FRS 32 - 37 M8/M10 hdg	537985	ocynk galwaniczny (gvz)	100 szt	M8 / M10	1	32 - 37	61	1
40 - 45 M8/M10 hdg FRS 40 - 45 M8/M10 hdg	537986	ocynk galwaniczny (gvz)	50 szt	M8 / M10	1 1/4	40 - 45	69	1
48 - 54 M8/M10 hdg FRS 48 - 54 M8/M10 hdg	537987	ocynk galwaniczny (gvz)	50 szt	M8 / M10	1 1/2	48 - 54	78	1
55 - 61 M8/M10 hdg FRS 55 - 61 M8/M10 hdg	537988	ocynk galwaniczny (gvz)	50 szt	M8 / M10	2	55 - 61	85	1

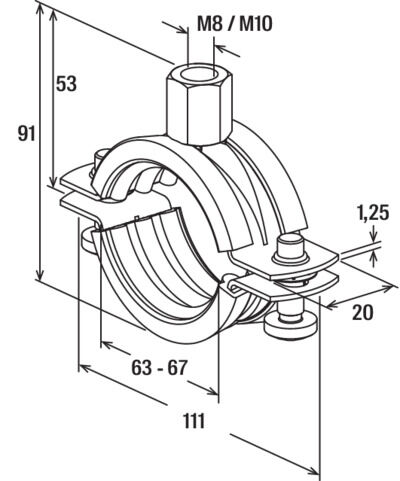

63 - 67 M8/M10 hdg FRS 63 - 67 M8/M10 hdg	537989	ocynk galwaniczny (gvz)	50 szt	M8 / M10	2	63 - 67	91	1
72 - 80 M8/M10 hdg FRS 72 - 80 M8/M10 hdg	537990	ocynk galwaniczny (gvz)	25 szt	M8 / M10	2 1/2	72 - 80	104	1,5
87 - 92 M8/M10 hdg FRS 87 - 92 M8/M10 hdg	537991	ocynk galwaniczny (gvz)	25 szt	M8 / M10	3	87 - 92	116	1,5
95 - 103 M8/M10 zl FRS 95 - 103 M8/M10 zl	557374	ocynk galwaniczny (gvz)	25 szt	M8 / M10	—	95 - 103	130	2
108 - 116 M8/M10 hdg FRS 108 - 116 M8/M10 hdg	537992	ocynk galwaniczny (gvz)	20 szt	M8 / M10	4	108 - 116	140	2
121 - 128 M8/M10 hdg FRS 121 - 128 M8/M10 hdg	537993	ocynk galwaniczny (gvz)	10 szt	M8 / M10	—	121 - 128	152	2,5
133 - 141 M8/M10 hdg FRS 133 - 141 M8/M10 hdg	537994	ocynk galwaniczny (gvz)	10 szt	M8 / M10	5	133 - 141	165	2,5
159 - 165 M8/M10 hdg FRS 159 - 165 M8/M10 hdg	537995	ocynk galwaniczny (gvz)	8 szt	M8 / M10	—	159 - 165	198	2,5
165 - 168 M8/M10 hdg FRS 165 - 168 M8/M10 hdg	537996	ocynk galwaniczny (gvz)	8 szt	M8 / M10	6	165 - 168	192	2,5

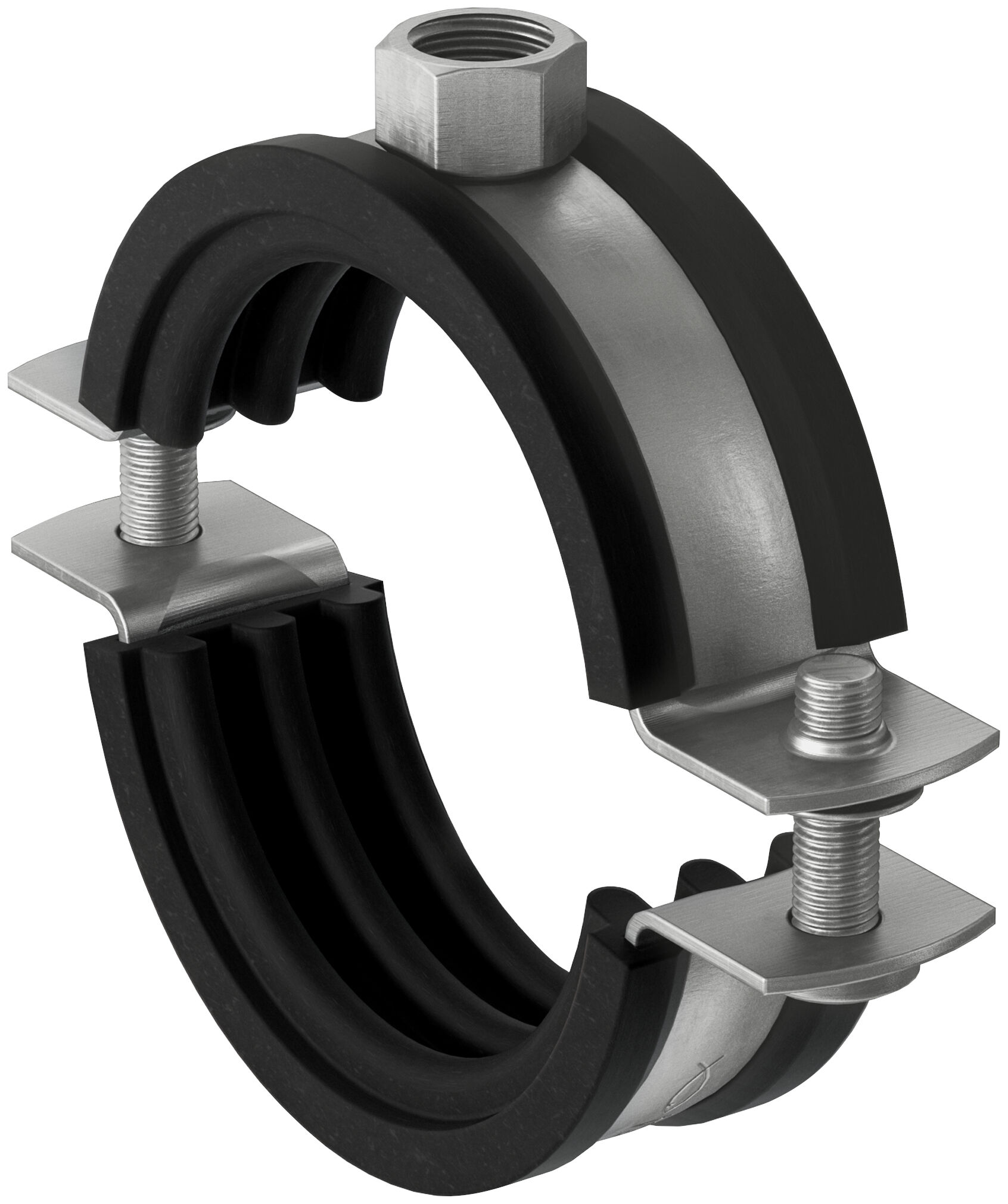

54 - 58 FRS 54 - 58	560582	nierdzewna A2 (A2)	25 szt	M8	—	54 - 59	80	1
54 - 58 FRS 54 - 58	560599	nierdzewna A4 (A4)	25 szt	M8	—	54 - 59	80	1
67 - 71 FRS 67 - 71	560584	nierdzewna A2 (A2)	10 szt	M8	—	67 - 71	92	1
67 - 71 FRS 67 - 71	560601	nierdzewna A4 (A4)	10 szt	M8	—	67 - 71	92	1

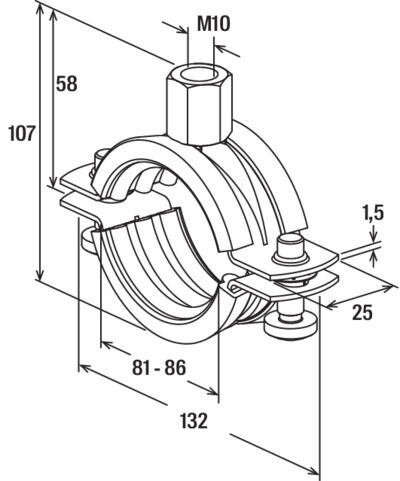

81 - 86 FRS 81 - 86	560586	nierdzewna A2 (A2)	10 szt	M10	—	81 - 86	107	1,3
81 - 86 FRS 81 - 86	560603	nierdzewna A4 (A4)	10 szt	M10	—	81 - 86	107	1,3
95 - 103 FRS 95 - 103	560588	nierdzewna A2 (A2)	10 szt	M10	—	95 - 103	124	1,3
95 - 103 FRS 95 - 103	560605	nierdzewna A4 (A4)	10 szt	M10	—	95 - 103	124	1,3

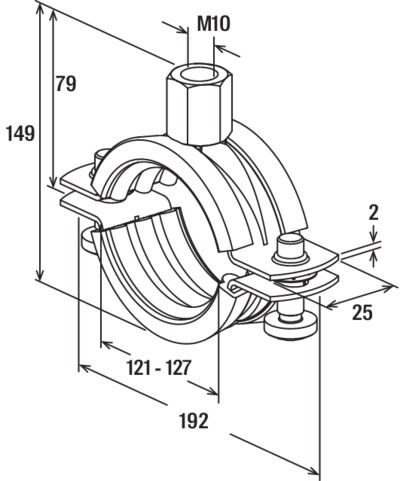

121 - 127 FRS 121 - 127	560590	nierdzewna A2 (A2)	5 szt	M10	—	121 - 127	149	2
121 - 127 FRS 121 - 127	560607	nierdzewna A4 (A4)	5 szt	M10	—	121 - 127	149	2

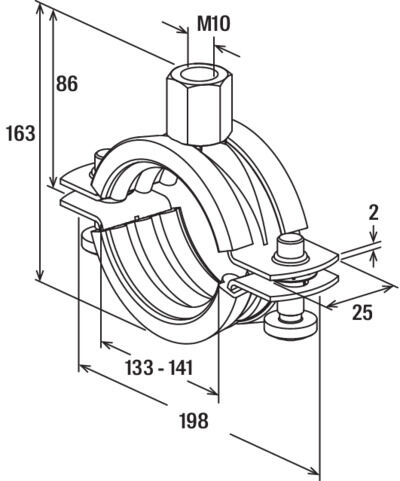

133 - 141 FRS 133 - 141	560591	nierdzewna A2 (A2)	5 szt	M10	5	133 - 141	163	2
133 - 141 FRS 133 - 141	560608	nierdzewna A4 (A4)	5 szt	M10	5	133 - 141	163	2
159 - 168 FRS 159 - 168	560592	nierdzewna A2 (A2)	5 szt	M10	6	159 - 168	191	2
159 - 168 FRS 159 - 168	560609	nierdzewna A4 (A4)	5 szt	M10	6	159 - 168	191	2

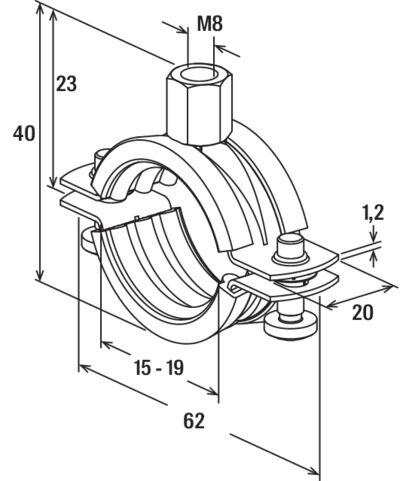

3/8'' FRS 3/8''	560576	nierdzewna A2 (A2)	25 szt	M8	3/8	15 - 19	40	1
3/8'' FRS 3/8''	560593	nierdzewna A4 (A4)	25 szt	M8	3/8	15 - 19	40	1
1/2'' FRS 1/2''	560577	nierdzewna A2 (A2)	25 szt	M8	1/2	20 - 24	45	1
1/2'' FRS 1/2''	560594	nierdzewna A4 (A4)	25 szt	M8	1/2	20 - 24	45	1

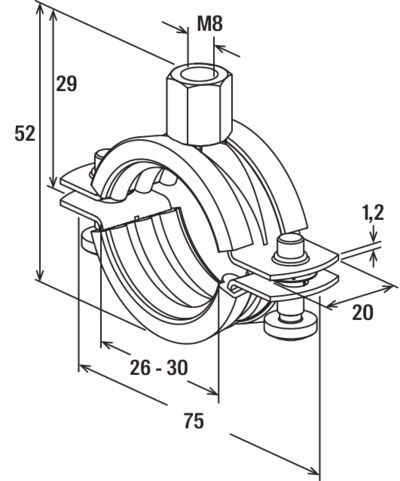

3/4'' FRS 3/4''	560578	nierdzewna A2 (A2)	25 szt	M8	3/4	25 - 30	52	1
3/4'' FRS 3/4''	560595	nierdzewna A4 (A4)	25 szt	M8	3/4	25 - 30	52	1
1'' FRS 1''	560579	nierdzewna A2 (A2)	25 szt	M8	1	31 - 38	60	1
1'' FRS 1''	560596	nierdzewna A4 (A4)	25 szt	M8	1	31 - 38	60	1
1 1/4'' FRS 1 1/4''	560580	nierdzewna A2 (A2)	25 szt	M8	1 1/4	40 - 46	67	1
1 1/4'' FRS 1 1/4''	560597	nierdzewna A4 (A4)	25 szt	M8	1 1/4	40 - 46	67	1
1 1/2'' FRS 1 1/2''	560581	nierdzewna A2 (A2)	25 szt	M8	1 1/2	48 - 54	75	1
1 1/2'' FRS 1 1/2''	560598	nierdzewna A4 (A4)	25 szt	M8	1 1/2	48 - 54	75	1
2'' FRS 2''	560583	nierdzewna A2 (A2)	10 szt	M8	2	60 - 64	85	1

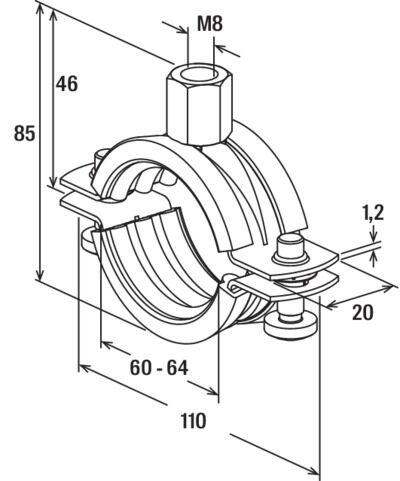

2'' FRS 2''	560600	nierdzewna A4 (A4)	10 szt	M8	2	60 - 64	85	1

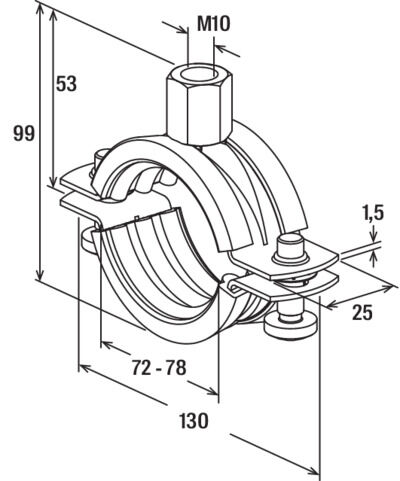

2 1/2'' FRS 2 1/2''	560585	nierdzewna A2 (A2)	10 szt	M10	2 1/2	72 - 78	99	1,3
2 1/2'' FRS 2 1/2''	560602	nierdzewna A4 (A4)	10 szt	M10	2 1/2	72 - 78	99	1,3
3'' FRS 3''	560587	nierdzewna A2 (A2)	10 szt	M10	3	87 - 92	113	1,3

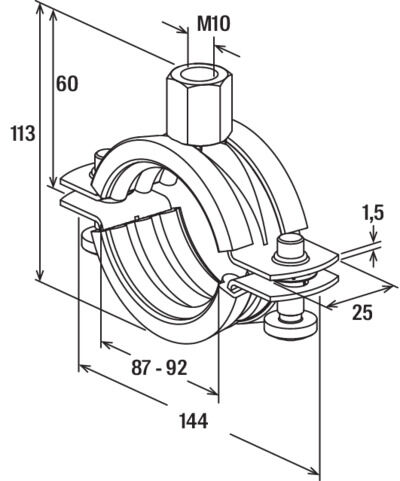

3'' FRS 3''	560604	nierdzewna A4 (A4)	10 szt	M10	3	87 - 92	113	1,3

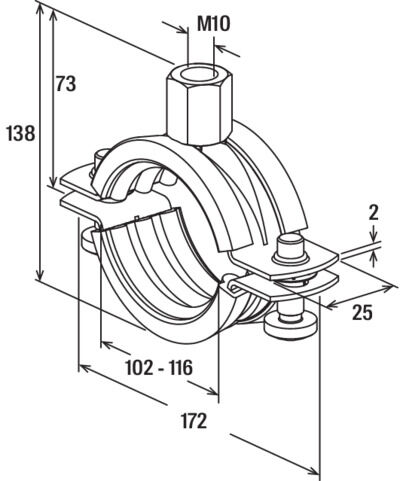

4'' FRS 4''	560589	nierdzewna A2 (A2)	10 szt	M10	4	102 - 116	138	2
4'' FRS 4''	560606	nierdzewna A4 (A4)	10 szt	M10	4	102 - 116	138	2

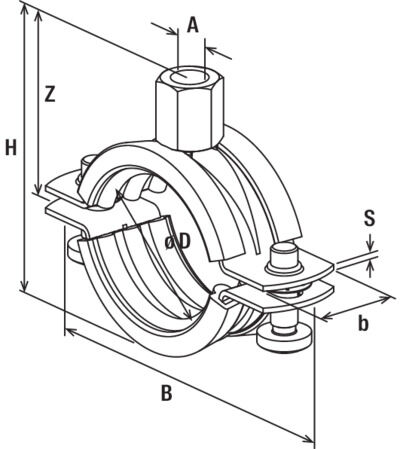

3/8" M8/M10 FRS 3/8" M8/M10	512676	nierdzewna A2 (A2)	100 szt	M8 / M10	3/8	15 - 19	47	1
3/8" M8/M10 FRS 3/8" M8/M10	512684	nierdzewna A4 (A4)	100 szt	M8 / M10	3/8	15 - 19	47	1
1/2" M8/M10 FRS 1/2" M8/M10	512677	nierdzewna A2 (A2)	100 szt	M8 / M10	1/2	20 - 25	53	1
1/2" M8/M10 FRS 1/2" M8/M10	512685	nierdzewna A4 (A4)	100 szt	M8 / M10	1/2	20 - 25	53	1
3/4" M8/M10 FRS 3/4" M8/M10	512678	nierdzewna A2 (A2)	100 szt	M8 / M10	3/4	26 - 30	58	1
3/4" M8/M10 FRS 3/4" M8/M10	512686	nierdzewna A4 (A4)	100 szt	M8 / M10	3/4	26 - 30	58	1
1" M8/M10 FRS 1" M8/M10	512679	nierdzewna A2 (A2)	100 szt	M8 / M10	1	31 - 38	66	1
1" M8/M10 FRS 1" M8/M10	512687	nierdzewna A4 (A4)	100 szt	M8 / M10	1	31 - 38	66	1
1 1/4" M8/M10 FRS 1 1/4" M8/M10	512681	nierdzewna A2 (A2)	50 szt	M8 / M10	1 1/4	40 - 46	74	1
1 1/4" M8/M10 FRS 1 1/4" M8/M10	512688	nierdzewna A4 (A4)	50 szt	M8 / M10	1 1/4	40 - 46	74	1
1 1/2" M8/M10 FRS 1 1/2" M8/M10	512682	nierdzewna A2 (A2)	50 szt	M8 / M10	1 1/2	48 - 54	82	1
1 1/2" M8/M10 FRS 1 1/2" M8/M10	512689	nierdzewna A4 (A4)	50 szt	M8 / M10	1 1/2	48 - 54	82	1
2" M8/M10 FRS 2" M8/M10	512683	nierdzewna A2 (A2)	50 szt	M8 / M10	2	60 - 64	92	1
2" M8/M10 FRS 2" M8/M10	512691	nierdzewna A4 (A4)	50 szt	M8 / M10	2	60 - 64	92	1
2 1/2" M8/M10 FRS 2 1/2" M8/M10	512693	nierdzewna A4 (A4)	25 szt	M8 / M10	2 1/2	72 - 78	107	1,3
3" M8/M10 FRS 3" M8/M10	512694	nierdzewna A4 (A4)	25 szt	M8 / M10	3	87 - 92	121	1,3
4" M8/M10 FRS 4" M8/M10	512696	nierdzewna A4 (A4)	20 szt	M8 / M10	4	102 - 116	146	2
200 - 206 M10 FRS 200 - 206 M10	539660	ocynk galwaniczny (gvz)	15 szt	M10	—	200 - 206	227	2,75

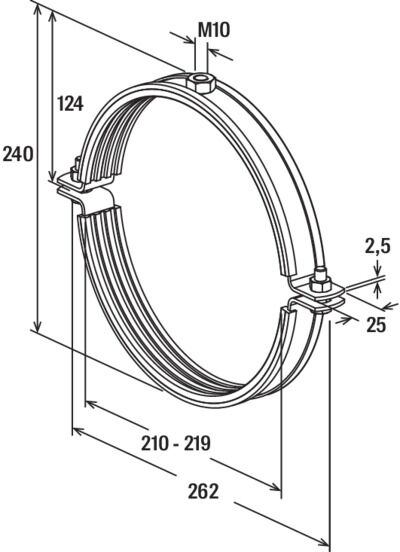

210 - 219 M10 FRS 210 - 219 M10	558335	ocynk galwaniczny (gvz)	15 szt	M10	8	210 - 219	240	2,75
