01 / Opis produktu

Obejma rurowa FRS-L uniwersalny

Obejma rurowa fischer FRS-L Universal jest dwuśrubowym zaciskiem do rur ze stali ocynkowanej w klasie jakości materiału DD11 z gwintem kombinowanym M8/M10 i certyfikatem ochrony akustycznej. Mechanizm szybkiego blokowania gwarantuje szybki i łatwy montaż. Dwuśrubowe obejmy rurowe zapewniają optymalną regulację w zależności od zewnętrznej średnicy rury. W połączeniu z kombinowanym gwintem łączącym, zwiększa się elastyczność procesu. Umożliwia to mocowanie rurociągów o średnicy zewnętrznej od 8 do 119 mm za pomocą pręta gwintowanego lub śruby dwustronnej w pomieszczeniach zgodnie z wymaganiami ochrony przeciwpożarowej klasy R 120 i MLAR. Dzięki wkładce izolacyjnej niezawierającej chloru i silikonu, obejma rurowa spełnia wymagania normy DIN 4109.

Raport z kontroli ogniowej i izolacji dźwiękowej gwarantują obiektywnie sprawdzone bezpieczeństwo funkcjonalne.
Unikalny mechanizm szybkiego blokowania z zaciskanymi krawędziami pozwala na bezpieczną i oszczędzającą czas instalację.
Opaska zaciskowa z zaciskanymi krawędziami zapewnia szczelne dopasowanie wkładki dźwiękochłonnej i zapobiega jej wysunięciu się podczas układania rury.
Dwie śruby umożliwiają idealne dopasowanie zacisku rury do każdej średnicy zewnętrznej rury.
Nakrętka łącząca z gwintem kombinowanym M8/M10 umożliwia optymalne magazynowanie.
Zabezpieczenie śruby przed utratą gwarantuje łatwy montaż.

02 / Warianty wymiarowe

Tabela wymiarów

26 wariantów · 26 dostępnych SKU

Kod / Oznaczenie	Nr art.	Wykonanie	Opak.	Gwint przyłącza	Rozmiar nom.	Zakres zaciskania (mm)	Wysokość (mm)	Maks. obciążenie (kN)
FRS-L 8 - 11 Universal FRS-L 8 - 11 Universal	539443	ocynk galwaniczny (gvz)	25 szt	M8 / M10	—	8 - 11	35	0,7
FRS-L 12 - 15 Universal FRS-L 12 - 15 Universal	539444	ocynk galwaniczny (gvz)	25 szt	M8 / M10	1/4	12 - 15	39	0,7

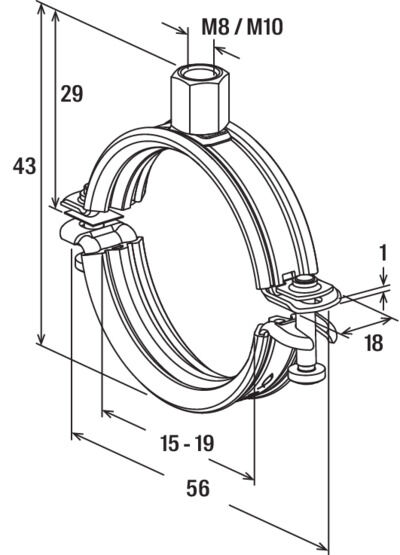

FRS-L 15 - 19 Universal FRS-L 15 - 19 Universal	539445	ocynk galwaniczny (gvz)	25 szt	M8 / M10	3/8	15 - 19	43	0,7
FRS-L 20 - 24 Universal FRS-L 20 - 24 Universal	539446	ocynk galwaniczny (gvz)	25 szt	M8 / M10	1/2	20 - 24	48	0,7
FRS-L 25 - 30 Universal FRS-L 25 - 30 Universal	539447	ocynk galwaniczny (gvz)	25 szt	M8 / M10	3/4	25 - 30	53	0,7
FRS-L 31 - 37 Universal FRS-L 31 - 37 Universal	539448	ocynk galwaniczny (gvz)	25 szt	M8 / M10	1	31 - 37	61	0,7
FRS-L 38 - 45 Universal FRS-L 38 - 45 Universal	539449	ocynk galwaniczny (gvz)	25 szt	M8 / M10	1 1/4	38 - 45	69	0,9
FRS-L 46 - 52 Universal FRS-L 46 - 52 Universal	539450	ocynk galwaniczny (gvz)	25 szt	M8 / M10	1 1/2	46 - 52	76	0,9

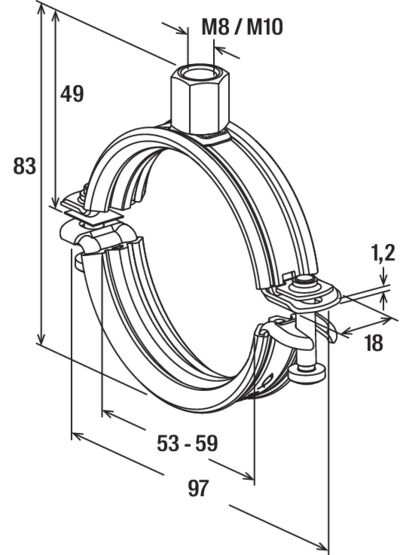

FRS-L 53 - 59 Universal FRS-L 53 - 59 Universal	539451	ocynk galwaniczny (gvz)	25 szt	M8 / M10	—	53 - 59	83	0,9
FRS-L 60 - 66 Universal FRS-L 60 - 66 Universal	539452	ocynk galwaniczny (gvz)	10 szt	M8 / M10	2	60 - 66	90	0,9
FRS-L 67 - 75 Universal FRS-L 67 - 75 Universal	539453	ocynk galwaniczny (gvz)	10 szt	M8 / M10	—	67 - 75	100	1,3

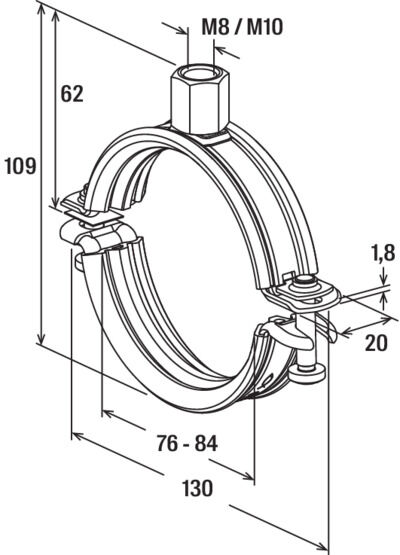

FRS-L 76 - 84 Universal FRS-L 76 - 84 Universal	539454	ocynk galwaniczny (gvz)	10 szt	M8 / M10	2 1/2	76 - 84	109	1,3
FRS-L 85 - 93 Universal FRS-L 85 - 93 Universal	539455	ocynk galwaniczny (gvz)	10 szt	M8 / M10	3	85 - 93	118	1,3
FRS-L 94 - 100 Universal FRS-L 94 - 100 Universal	539456	ocynk galwaniczny (gvz)	10 szt	M8 / M10	—	94 - 100	125	1,3

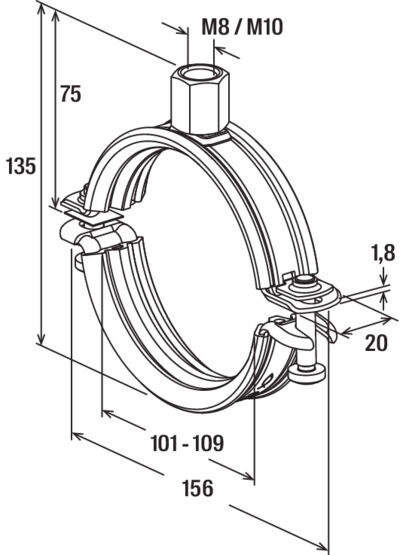

FRS-L 101 - 109 Universal FRS-L 101 - 109 Universal	539457	ocynk galwaniczny (gvz)	10 szt	M8 / M10	—	101 - 109	135	1,3
FRS-L 110 - 119 Universal FRS-L 110 - 119 Universal	539459	ocynk galwaniczny (gvz)	10 szt	M8 / M10	4	110 - 119	144	1,3
FRS-L 120 - 129 Universal FRS-L 120 - 129 Universal	544905	ocynk galwaniczny (gvz)	5 szt	M8 / M10	—	120 - 129	156	1,8
FRS-L 130 - 137 Universal FRS-L 130 - 137 Universal	544906	ocynk galwaniczny (gvz)	5 szt	M8 / M10	—	130 - 137	164	1,8
FRS-L 138 - 145 Universal FRS-L 138 - 145 Universal	544907	ocynk galwaniczny (gvz)	5 szt	M8 / M10	5	138 - 145	172	1,8
FRS-L 146 - 155 Universal FRS-L 146 - 155 Universal	544908	ocynk galwaniczny (gvz)	5 szt	M8 / M10	—	146 - 155	182	1,8

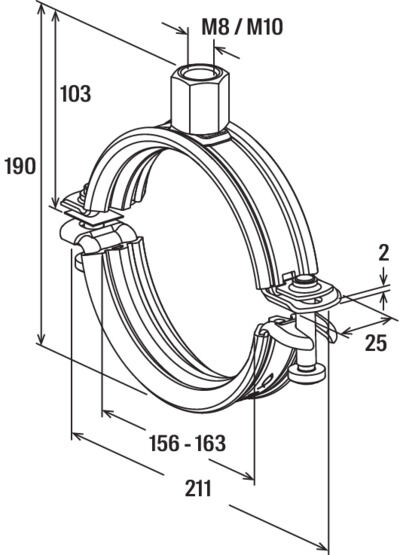

FRS-L 156 - 163 Universal FRS-L 156 - 163 Universal	544909	ocynk galwaniczny (gvz)	5 szt	M8 / M10	—	156 - 163	190	1,8

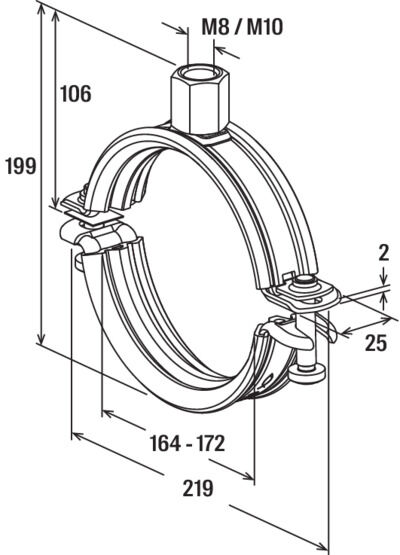

FRS-L 164 - 172 Universal FRS-L 164 - 172 Universal	544910	ocynk galwaniczny (gvz)	5 szt	M8 / M10	6	164 - 172	199	1,8
FRS-L 175 - 183 Universal FRS-L 175 - 183 Universal	569822	ocynk galwaniczny (gvz)	15 szt	M8 / M10	—	175 - 183	210	2,2
FRS-L 193 - 201 Universal FRS-L 193 - 201 Universal	569823	ocynk galwaniczny (gvz)	15 szt	M8 / M10	—	193 - 201	228	2,2
FRS-L 205 - 213 Universal FRS-L 205 - 213 Universal	569824	ocynk galwaniczny (gvz)	15 szt	M8 / M10	—	205 - 213	240	2,2
FRS-L 219 - 225 Universal FRS-L 219 - 225 Universal	569825	ocynk galwaniczny (gvz)	15 szt	M8 / M10	8	219 - 225	253	2,2
