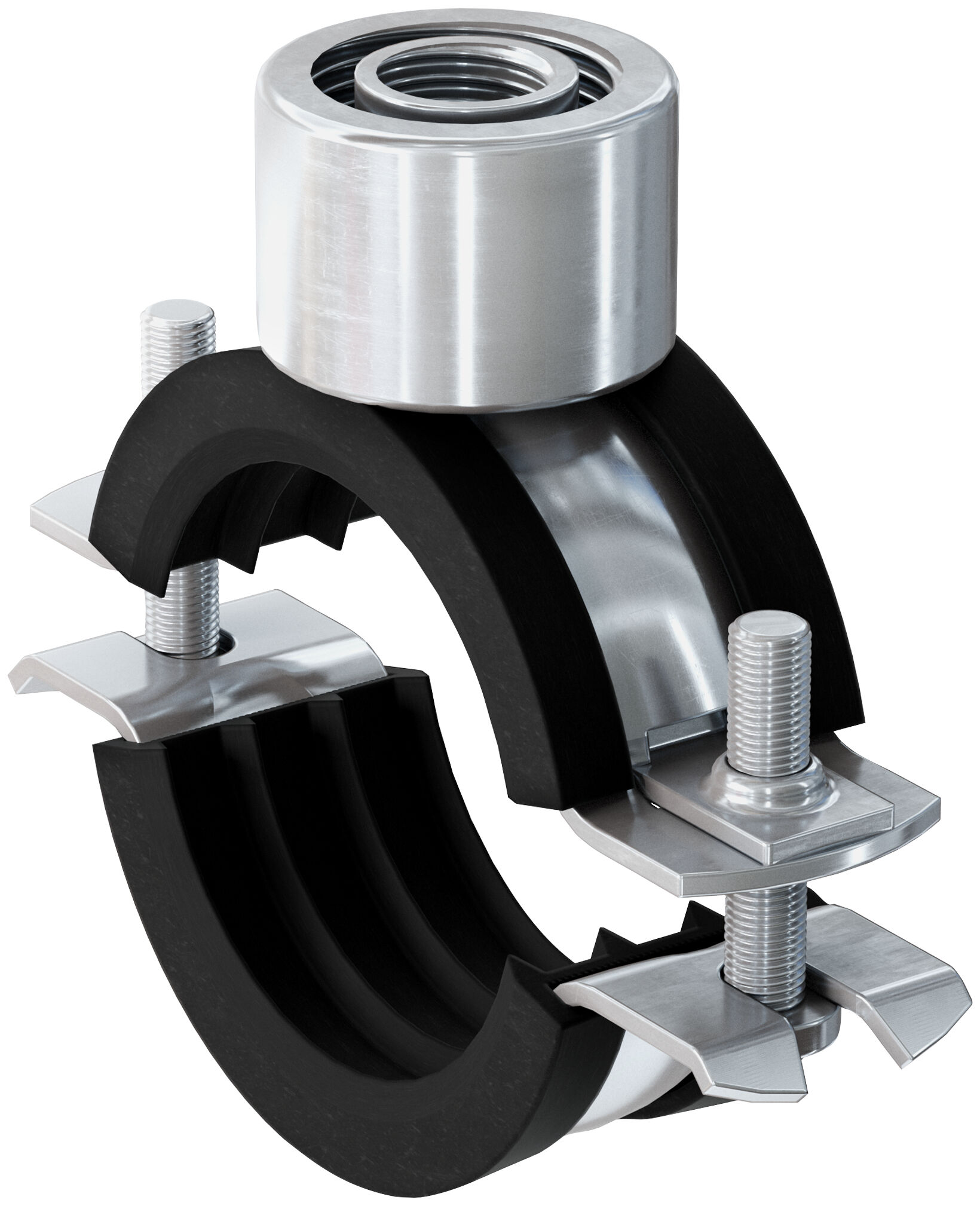

Obejma rurowa FRS Triple

Zacisk rurowy fischer FRS Triple jest dwuśrubowym zaciskiem do rur ze stali ocynkowanej w klasie jakości materiału DD11 z trzema gwintami M8/M10 i 1/2". Mechanizm szybkiego blokowania pozwala na szybką i łatwą instalację. Wersja dwuśrubowa gwarantuje optymalne dopasowanie do średnicy zewnętrznej rury. W połączeniu z potrójnym gwintem łączącym zwiększa to elastyczność. Pozwala to na bezpieczne mocowanie rur ze średnicą zewnętrzną 15 do 169 mm za pomocą pręta gwintowanego lub kołka dwustronnego wewnątrz budynków. Dzięki wkładce izolacyjnej niezawierającej chloru i silikonu, obejma spełnia wymagania DIN 4109. Obejma fischer FRS przeznaczona jest do zastosowań w zakresie temperatur od -50°C do +100°C.

Nakrętka łącząca z gwintem kombinowanym M8 / M10 / 1/2" pozwala na optymalną pozycję montażową.
Mechanizm szybkiego blokowania pozwala na szybką i oszczędzającą czas instalację.
Szczelne przyleganie wkładki wygłuszającej zapobiega wypadnięciu jej podczas układania rury.
Dwie śruby umożliwiają idealne dopasowanie do średnicy zewnętrznej rury.

02 / Warianty wymiarowe

Tabela wymiarów

16 wariantów · 16 dostępnych SKU

Kod / Oznaczenie	Nr art.	Wykonanie	Opak.	Gwint przyłącza	Rozmiar nom.	Zakres zaciskania (mm)	Wysokość (mm)	Maks. obciążenie (kN)
15 - 19 FRS Triple 15 - 19	500698	ocynk galwaniczny (gvz)	100 szt	M8 / M10 / 1/2"	3/8	15 - 19	53	1

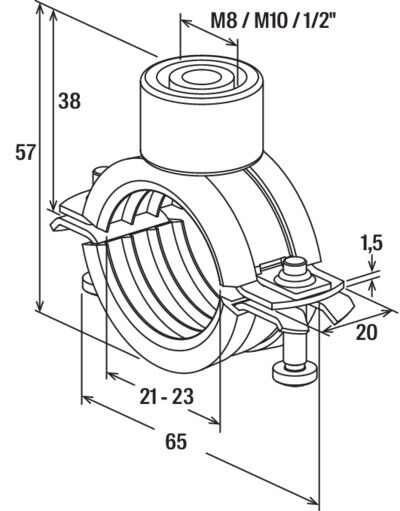

21 - 23 FRS Triple 21 - 23	500699	ocynk galwaniczny (gvz)	100 szt	M8 / M10 / 1/2"	1/2	21 - 23	57	1
26 - 28 FRS Triple 26 - 28	500700	ocynk galwaniczny (gvz)	100 szt	M8 / M10 / 1/2"	3/4	26 - 28	62	1

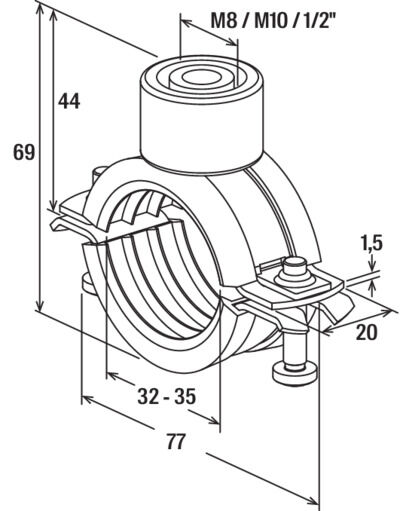

32 - 35 FRS Triple 32 - 35	500701	ocynk galwaniczny (gvz)	100 szt	M8 / M10 / 1/2"	1	32 - 35	69	1
40 - 43 FRS Triple 40 - 43	500702	ocynk galwaniczny (gvz)	50 szt	M8 / M10 / 1/2"	1 1/4	40 - 43	77	1

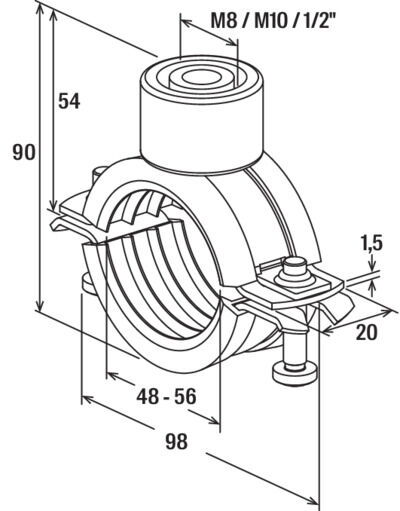

48 - 56 FRS Triple 48 - 56	500703	ocynk galwaniczny (gvz)	50 szt	M8 / M10 / 1/2"	1 1/2	48 - 56	90	1

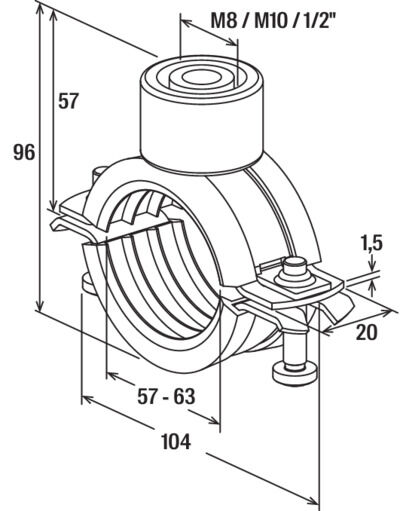

57 - 62 FRS Triple 57 - 62	500704	ocynk galwaniczny (gvz)	50 szt	M8 / M10 / 1/2"	2	57 - 63	96	1

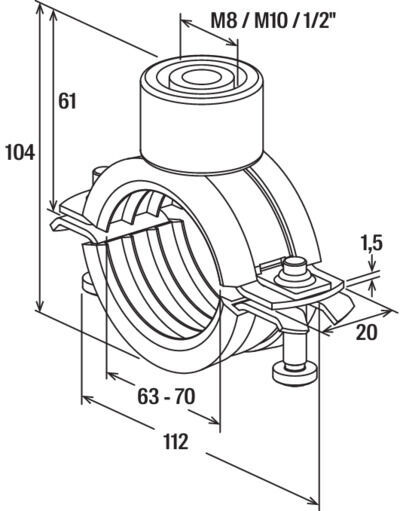

63 - 70 FRS Triple 63 - 70	500705	ocynk galwaniczny (gvz)	25 szt	M8 / M10 / 1/2"	—	63 - 70	104	1

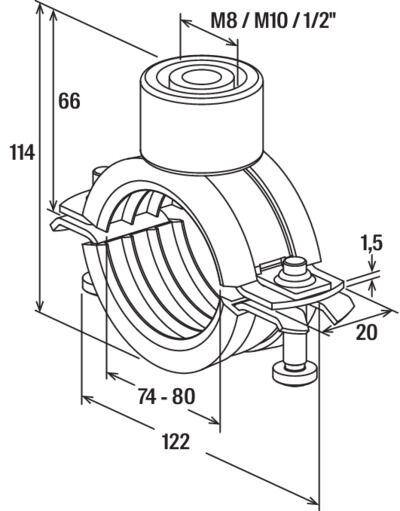

74 - 80 FRS Triple 74 - 80	500706	ocynk galwaniczny (gvz)	25 szt	M8 / M10 / 1/2"	2 1/2	74 - 80	114	1
83 - 91 FRS Triple 83 - 91	500707	ocynk galwaniczny (gvz)	25 szt	M8 / M10 / 1/2"	3	83 - 91	125	1
100 - 105 FRS Triple 100 - 105	500708	ocynk galwaniczny (gvz)	10 szt	M8 / M10 / 1/2"	—	100 - 105	139	1,5

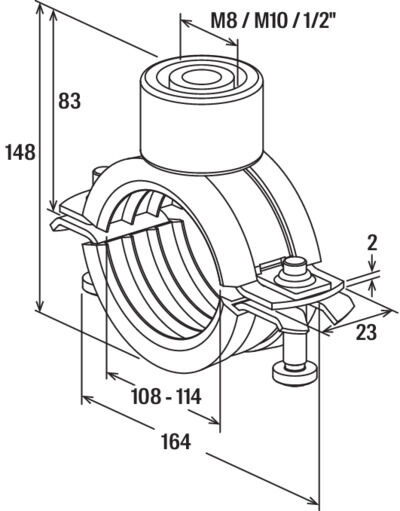

108 - 114 FRS Triple 108 - 114	500709	ocynk galwaniczny (gvz)	10 szt	M8 / M10 / 1/2"	4	108 - 114	148	1,5
115 - 125 FRS Triple 115 - 125	500710	ocynk galwaniczny (gvz)	10 szt	M8 / M10 / 1/2"	—	115 - 125	159	1,5
127 - 135 FRS Triple 127 - 135	500711	ocynk galwaniczny (gvz)	10 szt	M8 / M10 / 1/2"	—	127 - 135	169	1,5

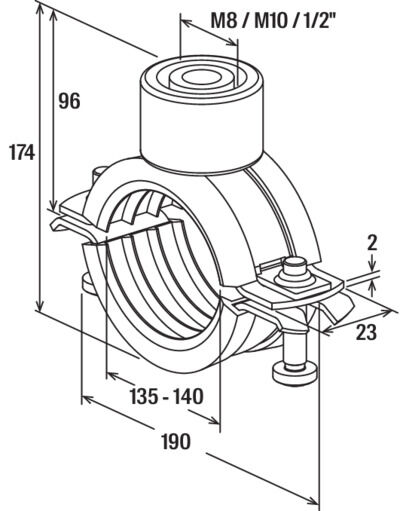

135 - 140 FRS Triple 135 - 140	500712	ocynk galwaniczny (gvz)	10 szt	M8 / M10 / 1/2"	5	135 - 140	174	1,5

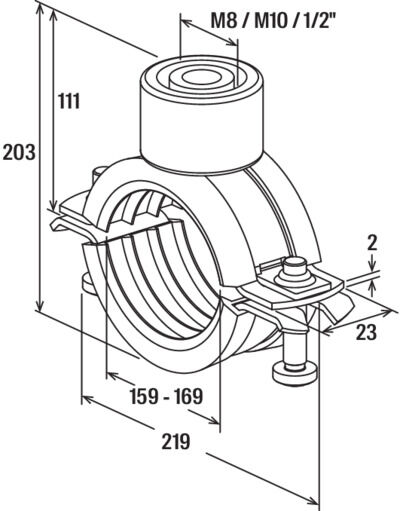

159 - 169 FRS Triple 159 - 169	500713	ocynk galwaniczny (gvz)	10 szt	M8 / M10 / 1/2"	6	159 - 169	203	1,5
