01 / Opis produktu

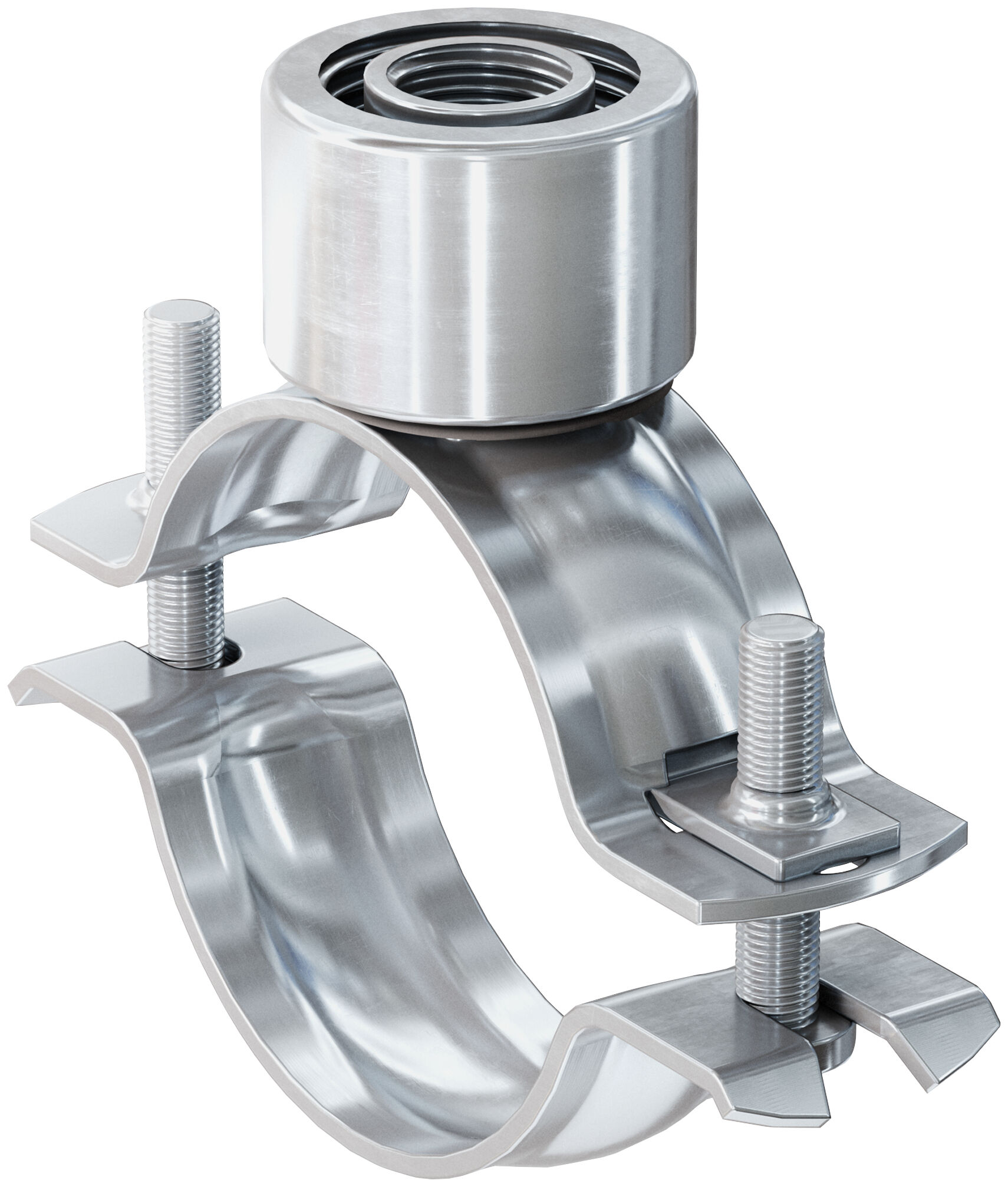

Obejma rurowa FRSN Triple

Obejma rurowa fischer FRSN Triple to 2-śrubowa obejma ze stali ocynkowanej w klasie jakości materiału DD11 z trzema gwintami M8/M10 i 1/2", bez wkładki wygłuszającej. Mechanizm szybkiego blokowania pozwala na szybką i łatwą instalację. Wersja dwuśrubowa gwarantuje optymalne dopasowanie do średnicy zewnętrznej rury. W połączeniu z potrójnym gwintem łączącym zwiększa to elastyczność. Umożliwia to bezpieczne i ekonomiczne mocowanie rurociągów o średnicy zewnętrznej od 15 do 114 mm w budynkach za pomocą pręta gwintowanego lub śruby dwustronnej.

Nakrętka łącząca z gwintem kombinowanym M8 / M10 / 1/2" pozwala na optymalną pozycję montażową.
Mechanizm szybkiego blokowania pozwala na szybką i oszczędzającą czas instalację.
Dwie śruby umożliwiają idealne dopasowanie do średnicy zewnętrznej rury.

02 / Warianty wymiarowe

Tabela wymiarów

12 wariantów · 12 dostępnych SKU

Kod / Oznaczenie	Nr art.	Wykonanie	Opak.	Gwint przyłącza	Rozmiar nom.	Zakres zaciskania (mm)	Wysokość (mm)	Maks. obciążenie (kN)
83 - 91 FRSN Triple 83 - 91	500723	ocynk galwaniczny (gvz)	25 szt	M8 / M10 / 1/2"	3	83 - 91	116	1
74 - 80 FRSN Triple 74 - 80	500722	ocynk galwaniczny (gvz)	25 szt	M8 / M10 / 1/2"	2 1/2	74 - 80	105	1

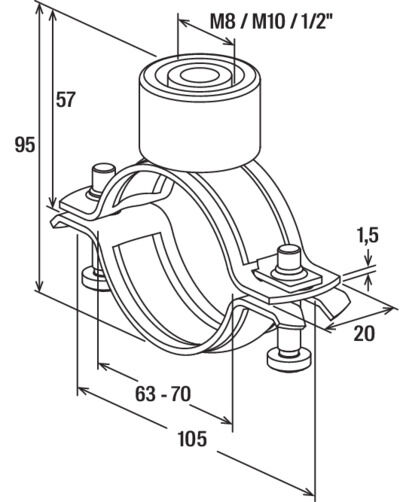

63 - 70 FRSN Triple 63 - 70	500721	ocynk galwaniczny (gvz)	50 szt	M8 / M10 / 1/2"	—	63 - 70	95	1
57 - 62 FRSN Triple 57 - 62	500720	ocynk galwaniczny (gvz)	50 szt	M8 / M10 / 1/2"	2	57 - 63	87	1

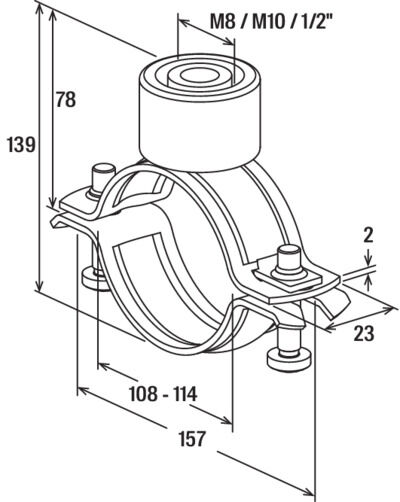

108 - 114 FRSN Triple 108 - 114	500725	ocynk galwaniczny (gvz)	10 szt	M8 / M10 / 1/2"	4	108 - 114	139	1,5
100 - 105 FRSN Triple 100 - 105	500724	ocynk galwaniczny (gvz)	10 szt	M8 / M10 / 1/2"	—	100 - 105	130	1,5
48 - 56 FRSN Triple 48 - 56	500719	ocynk galwaniczny (gvz)	50 szt	M8 / M10 / 1/2"	1 1/2	48 - 56	81	1
40 - 43 FRSN Triple 40 - 43	500718	ocynk galwaniczny (gvz)	50 szt	M8 / M10 / 1/2"	1 1/4	40 - 43	68	1

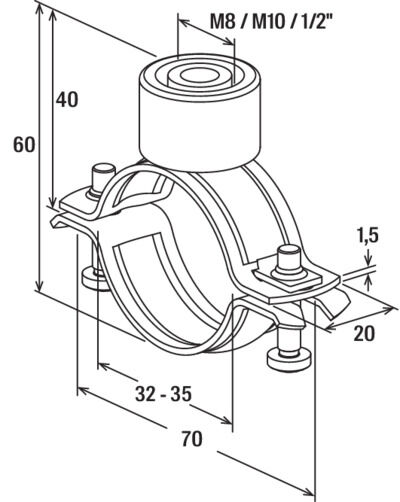

32 - 35 FRSN Triple 32 - 35	500717	ocynk galwaniczny (gvz)	100 szt	M8 / M10 / 1/2"	1	32 - 35	60	1
26 - 28 FRSN Triple 26 - 28	500716	ocynk galwaniczny (gvz)	100 szt	M8 / M10 / 1/2"	3/4	26 - 28	53	1
21 - 23 FRSN Triple 21 - 23	500715	ocynk galwaniczny (gvz)	100 szt	M8 / M10 / 1/2"	1/2	21 - 23	48	1

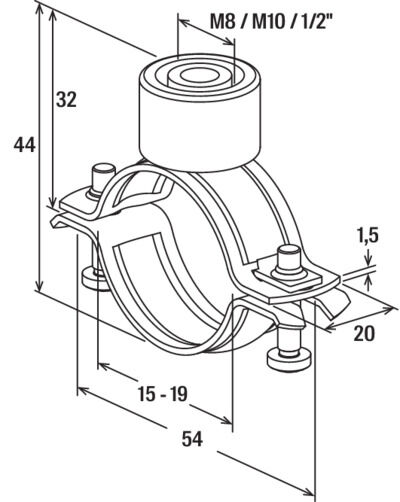

15 - 19 FRSN Triple 15 - 19	500714	ocynk galwaniczny (gvz)	100 szt	M8 / M10 / 1/2"	3/8	15 - 19	44	1
