01 / Opis produktu

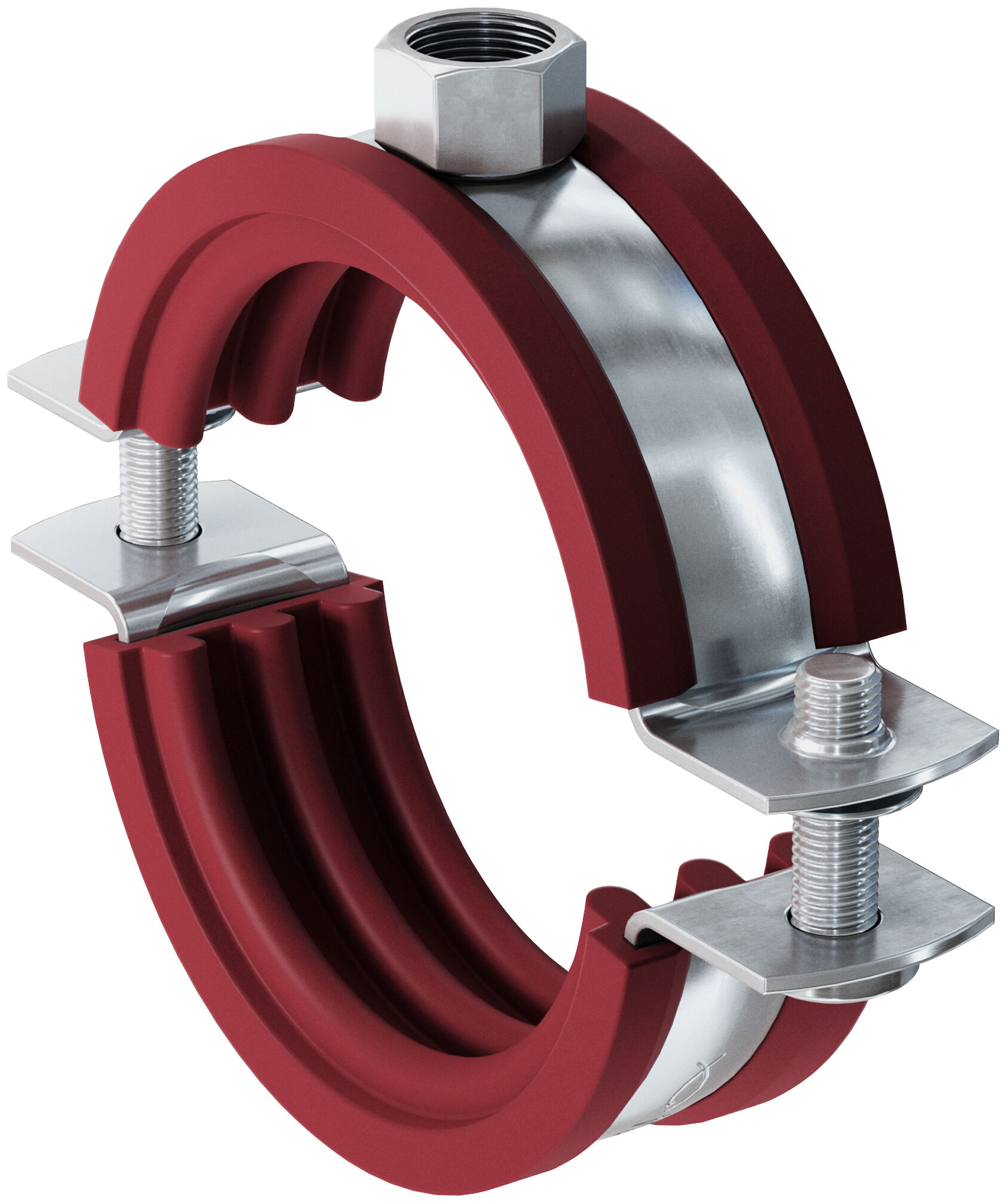

Obejma z wkładką silikonową FRSH

Obejma rurowa fischer FRSH to dwuśrubowa obejma ze stali ocynkowanej w klasie jakości materiału DD11 z wkładką izolującą wykonaną z silikonu odpornego na wysokie temperatury. Dwuśrubowe obejmy rurowe zapewniają optymalną regulację w zależności od zewnętrznej średnicy rury. Pozwala to na bezpieczne mocowanie rur ze średnicą zewnętrzną 15 do 168 mm i mediami typu gorąca woda i para o temperaturze do +220 C za pomocą pręta gwintowanego lub kołka obustronnego wewnątrz budynków. Dzięki wkładce izolacyjnej niezawierającej chloru i silikonu, obejma rurowa spełnia wymagania normy DIN 4109.

Specjalna silikonowa wkładka tłumiąca dźwięki, pozwala na stosowanie obejmy przy średnich temperaturach do +220 °C
Dwie śruby zamykające, pozwalają na dopasowanie obejmy do zewnętrznej średnicy rury
Zabezpieczenie śrub gwarantuje bezproblemowy montaż

02 / Warianty wymiarowe

Tabela wymiarów

16 wariantów · 16 dostępnych SKU

Kod / Oznaczenie	Nr art.	Wykonanie	Opak.	Gwint przyłącza	Rozmiar nom.	Zakres zaciskania (mm)	Wysokość (mm)	Maks. obciążenie (kN)
15 - 19 FRSH 15 - 19	63490	ocynk galwaniczny (gvz)	100 szt	M8	3/8	15 - 19	41	1
20 - 24 FRSH 20 - 24	63492	ocynk galwaniczny (gvz)	100 szt	M8	1/2	20 - 24	46	1
25 - 30 FRSH 25 - 30	63494	ocynk galwaniczny (gvz)	100 szt	M8	3/4	25 - 30	52	1

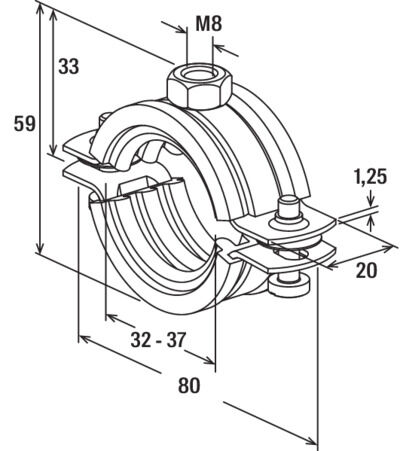

32 - 37 FRSH 32 - 37	63495	ocynk galwaniczny (gvz)	100 szt	M8	1	32 - 37	59	1
40 - 45 FRSH 40 - 45	63498	ocynk galwaniczny (gvz)	50 szt	M8	1 1/4	40 - 45	67	1

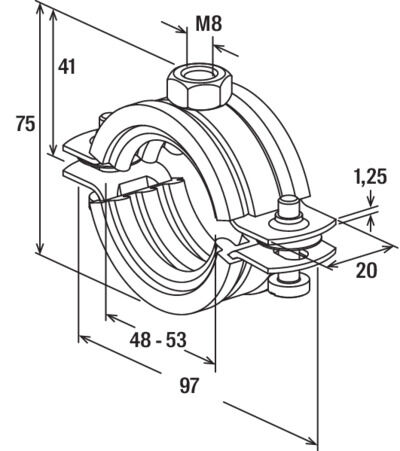

48 - 53 FRSH 48 - 53	63499	ocynk galwaniczny (gvz)	50 szt	M8	1 1/2	48 - 53	75	1
54 - 59 FRSH 54 - 59	63500	ocynk galwaniczny (gvz)	50 szt	M8	—	54 - 59	81	1
60 - 64 FRSH 60 - 64	63502	ocynk galwaniczny (gvz)	50 szt	M8	2	60 - 64	86	1
68 - 73 FRSH 68 - 73	63504	ocynk galwaniczny (gvz)	25 szt	M10	—	68 - 73	95	1,3
74 - 78 FRSH 74 - 78	63505	ocynk galwaniczny (gvz)	25 szt	M10	2 1/2	74 - 78	100	1,3
80 - 86 FRSH 80 - 86	63511	ocynk galwaniczny (gvz)	25 szt	M10	—	80 - 86	108	1,3

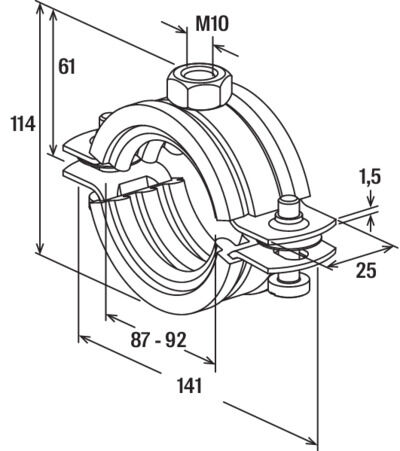

87 - 92 FRSH 87 - 92	63513	ocynk galwaniczny (gvz)	25 szt	M10	3	87 - 92	114	1,3
95 - 103 FRSH 95 - 103	63518	ocynk galwaniczny (gvz)	25 szt	M10	—	95 - 103	125	1,3

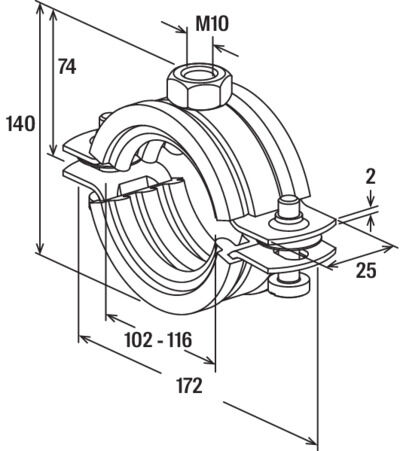

102 - 116 FRSH 102 - 116	63520	ocynk galwaniczny (gvz)	20 szt	M10	4	102 - 116	140	2
133 - 141 FRSH 133 - 141	63537	ocynk galwaniczny (gvz)	10 szt	M8 / M10	5	133 - 141	174	2

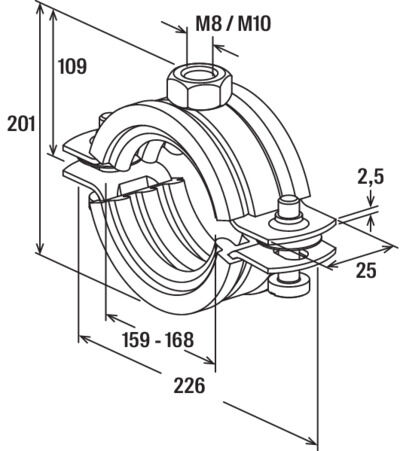

159 - 168 FRSH 159 - 168	91507	ocynk galwaniczny (gvz)	8 szt	M8 / M10	—	159 - 168	201	2

03 / Atesty i dokumenty

Dokumentacja techniczna

Oryginalne dokumenty fischer — ETA, DoP, certyfikaty, EPD.

PDF

DOP - Declaration of Performance

DoP DWU-SaMontec-147 2019
