01 / Opis produktu

Obejma jednoczęściowa FGRS

Obejma jednoczęściowa fischer FGRS ze śrubą ze stali cynkowanej w klasie jakości materiału DD11. Wahadłowy mechanizm blokowania śruby umożliwia łatwy i szybki montaż jednoręczny. Zadziałanie mechanizmu blokującego zapewnia możliwość bezpiecznej regulacji rur bez otwierania sprężynującej obejmy. Pozwala to na bezpieczne mocowanie rur ze średnicą zewnętrzną 12 do 63 mm za pomocą pręta gwintowanego lub kołka obustronnego wewnątrz budynków. Dzięki wkładce izolacyjnej niezawierającej chloru i silikonu, obejma rurowa spełnia wymagania normy DIN 4109.

Mechanizm szybkiego zamka pozwala na łatwy montaż jedną ręką.
Bezpieczne mocowanie zatrzaskowe zapewnia montaż rury bez sprężynowego otwierania się obejmy.
Zwarta budowa obejmy umożliwia łatwe uzupełnienie izolacji po zamocowaniu obejmy.
Zabezpieczenie śruby zapobiega jej wypadnięciu podczas montażu.

02 / Warianty wymiarowe

Tabela wymiarów

19 wariantów · 19 dostępnych SKU

Kod / Oznaczenie	Nr art.	Wykonanie	Opak.	Gwint przyłącza	Rozmiar nom.	Zakres zaciskania (mm)	Wysokość (mm)	Maks. obciążenie (kN)

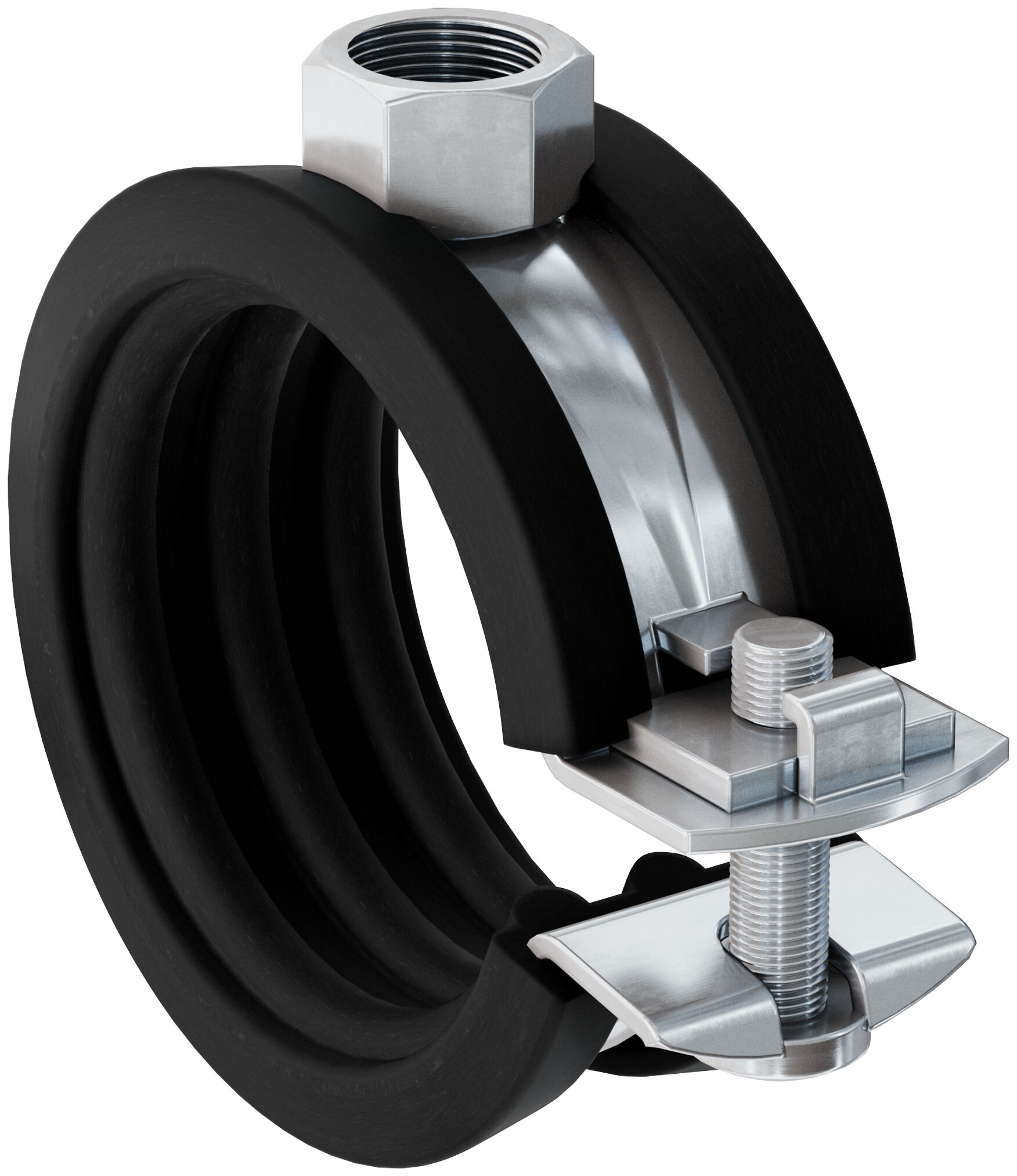

8 - 11 FGRS 8 - 11	537212	ocynk galwaniczny (gvz)	100 szt	M8	—	8 - 11	29	0,8

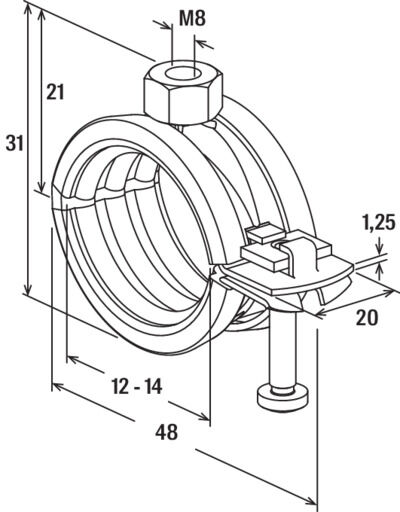

12 - 14 FGRS 12 - 14	79420	ocynk galwaniczny (gvz)	100 szt	M8	1/4	12 - 14	31	0,8
15 - 19 FGRS 15 - 19	79421	ocynk galwaniczny (gvz)	100 szt	M8	3/8	15 - 19	36	0,8
20 - 24 FGRS 20 - 24	79422	ocynk galwaniczny (gvz)	100 szt	M8	1/2	20 - 24	41	0,8
25 - 30 FGRS 25 - 30	79423	ocynk galwaniczny (gvz)	100 szt	M8	3/4	25 - 30	47	0,8
32 - 37 FGRS 32 - 37	79424	ocynk galwaniczny (gvz)	100 szt	M8	1	32 - 37	54	0,8
40 - 44 FGRS 40 - 44	79425	ocynk galwaniczny (gvz)	50 szt	M8	1 1/4	40 - 44	61	0,9
45 - 50 FGRS 45 - 50	79426	ocynk galwaniczny (gvz)	50 szt	M8	1 1/2	45 - 50	67	0,9
50 - 55 FGRS 50 - 55	79427	ocynk galwaniczny (gvz)	50 szt	M8	—	50 - 55	72	0,9

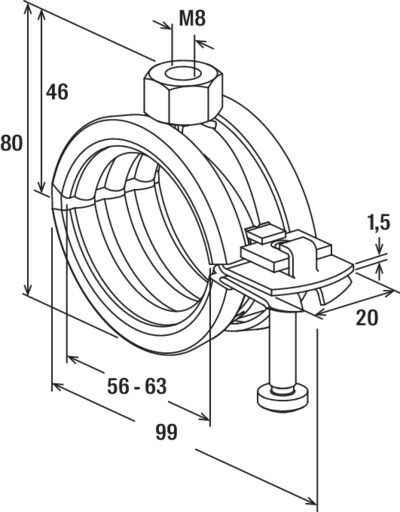

56 - 63 FGRS 56 - 63	79428	ocynk galwaniczny (gvz)	50 szt	M8	2	56 - 63	80	0,9

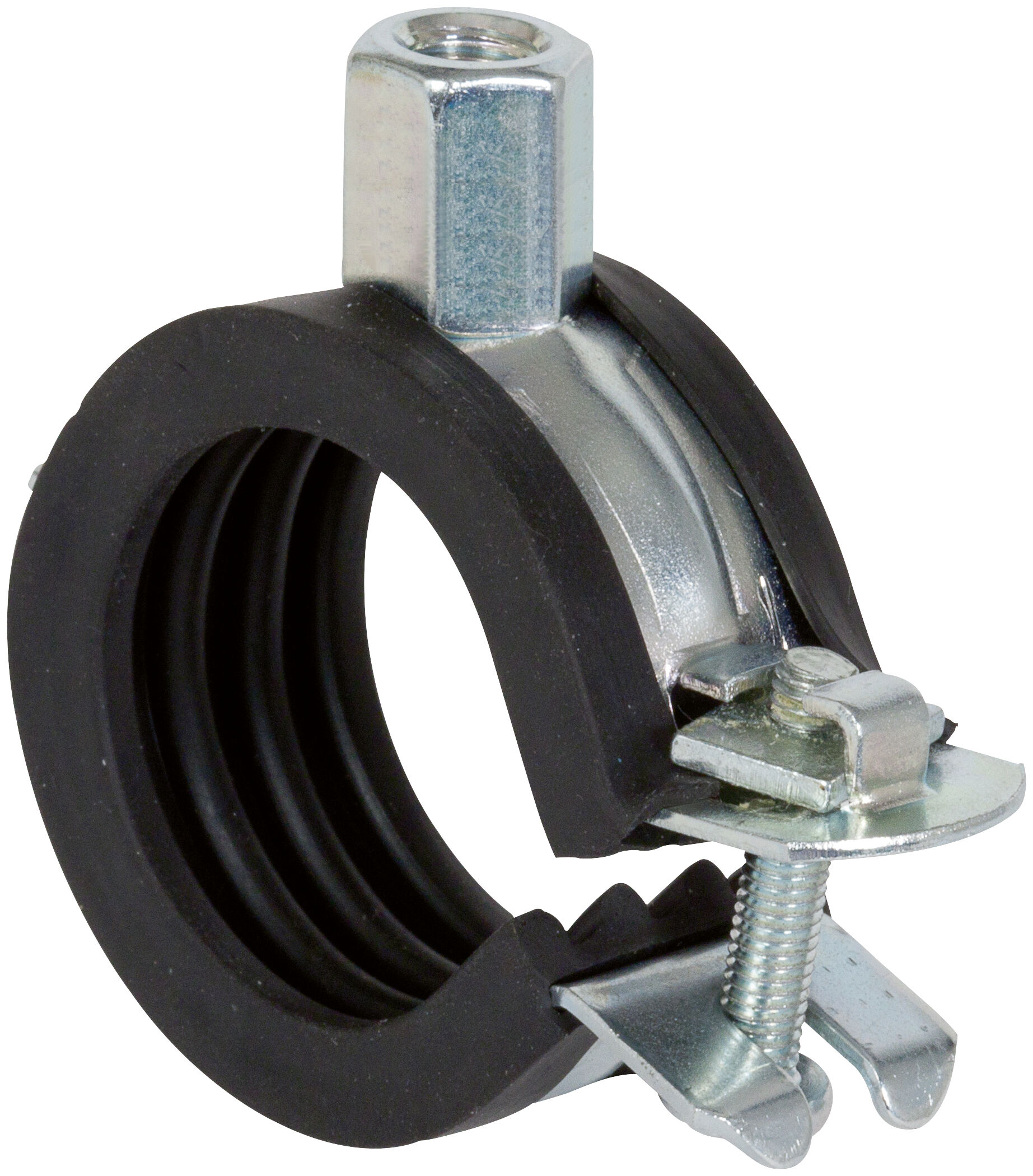

12 - 14 M8/M10 FGRS 12 - 14 M8/M10	512645	ocynk galwaniczny (gvz)	100 szt	M8 / M10	1/4	12 - 14	38	0,8
15 - 19 M8/M10 FGRS 15 - 19 M8/M10	512646	ocynk galwaniczny (gvz)	100 szt	M8 / M10	3/8	15 - 19	42	0,8
20 - 24 M8/M10 FGRS 20 - 24 M8/M10	512647	ocynk galwaniczny (gvz)	100 szt	M8 / M10	1/2	20 - 24	46	0,8
25 - 30 M8/M10 FGRS 25 - 30 M8/M10	512648	ocynk galwaniczny (gvz)	100 szt	M8 / M10	3/4	25 - 30	51	0,8

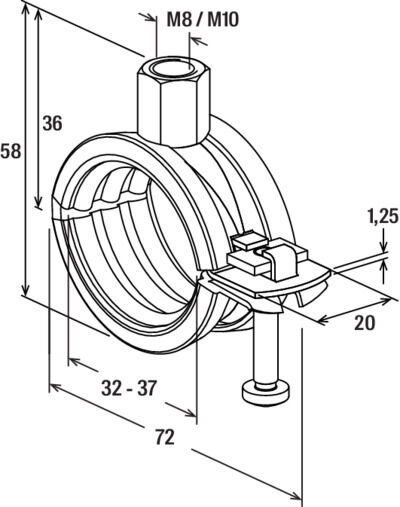

32 - 37 M8/M10 FGRS 32 - 37 M8/M10	512649	ocynk galwaniczny (gvz)	100 szt	M8 / M10	1	32 - 37	58	0,8

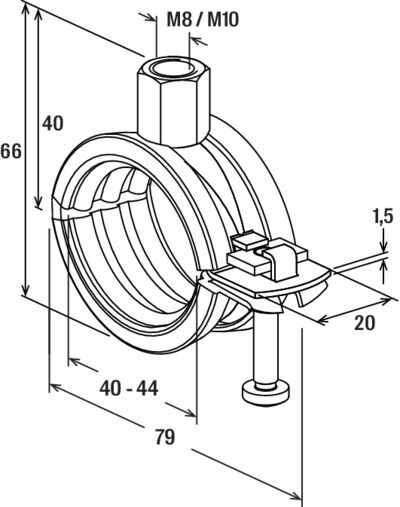

40 - 44 M8/M10 FGRS 40 - 44 M8/M10	512650	ocynk galwaniczny (gvz)	50 szt	M8 / M10	1 1/4	40 - 44	66	0,9
45 - 50 M8/M10 FGRS 45 - 50 M8/M10	512651	ocynk galwaniczny (gvz)	50 szt	M8 / M10	1 1/2	45 - 50	71	0,9
50 - 55 M8/M10 FGRS 50 - 55 M8/M10	568671	ocynk galwaniczny (gvz)	50 szt	M8 / M10	—	50 - 55	79	0,9
56 - 63 M8/M10 FGRS 56 - 63 M8/M10	512652	ocynk galwaniczny (gvz)	50 szt	M8 / M10	2	56 - 63	82	0,9

03 / Atesty i dokumenty

Dokumentacja techniczna

Oryginalne dokumenty fischer — ETA, DoP, certyfikaty, EPD.

PDF

DOP - Declaration of Performance

DoP DWU-SaMontec-147 2019
