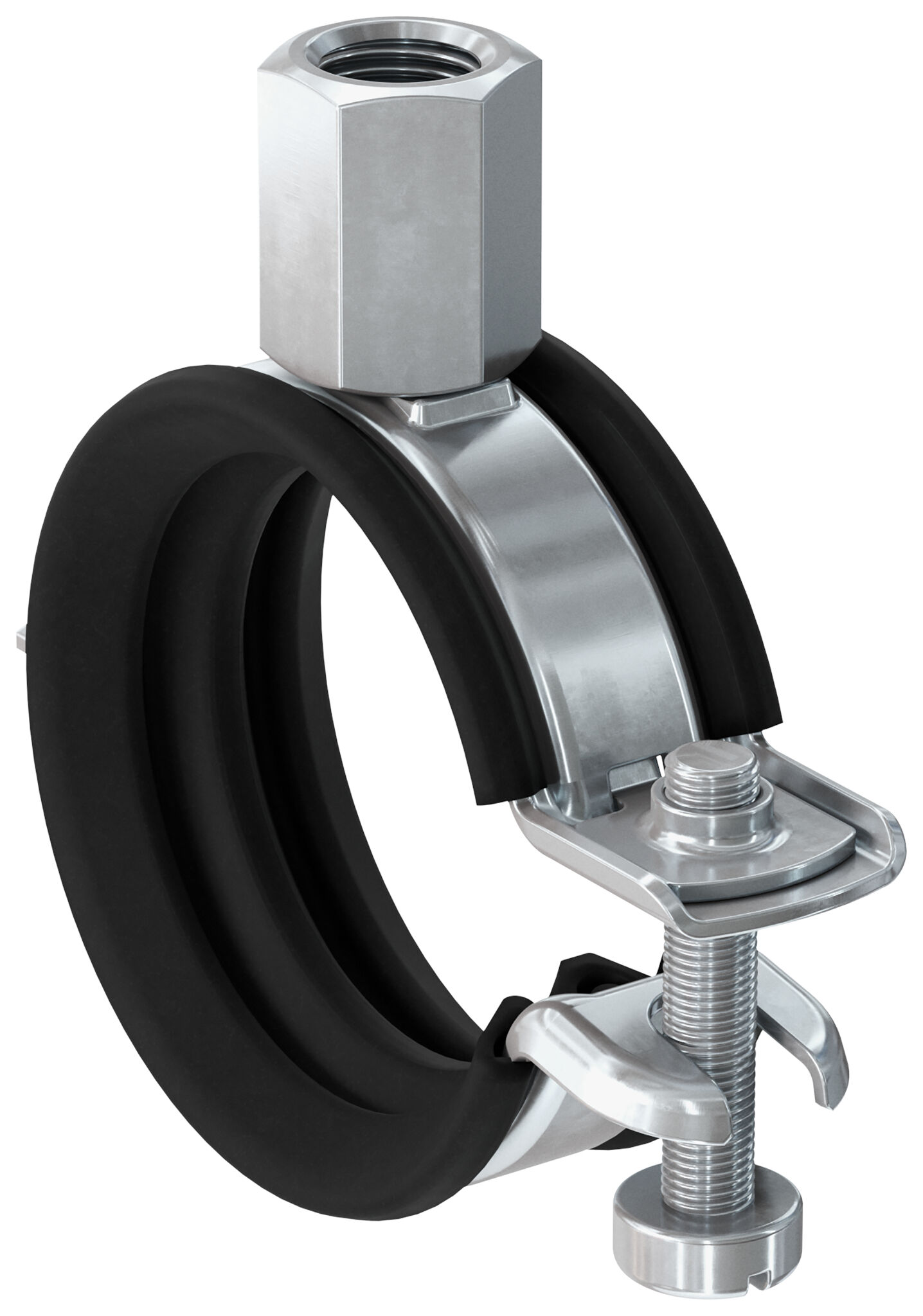

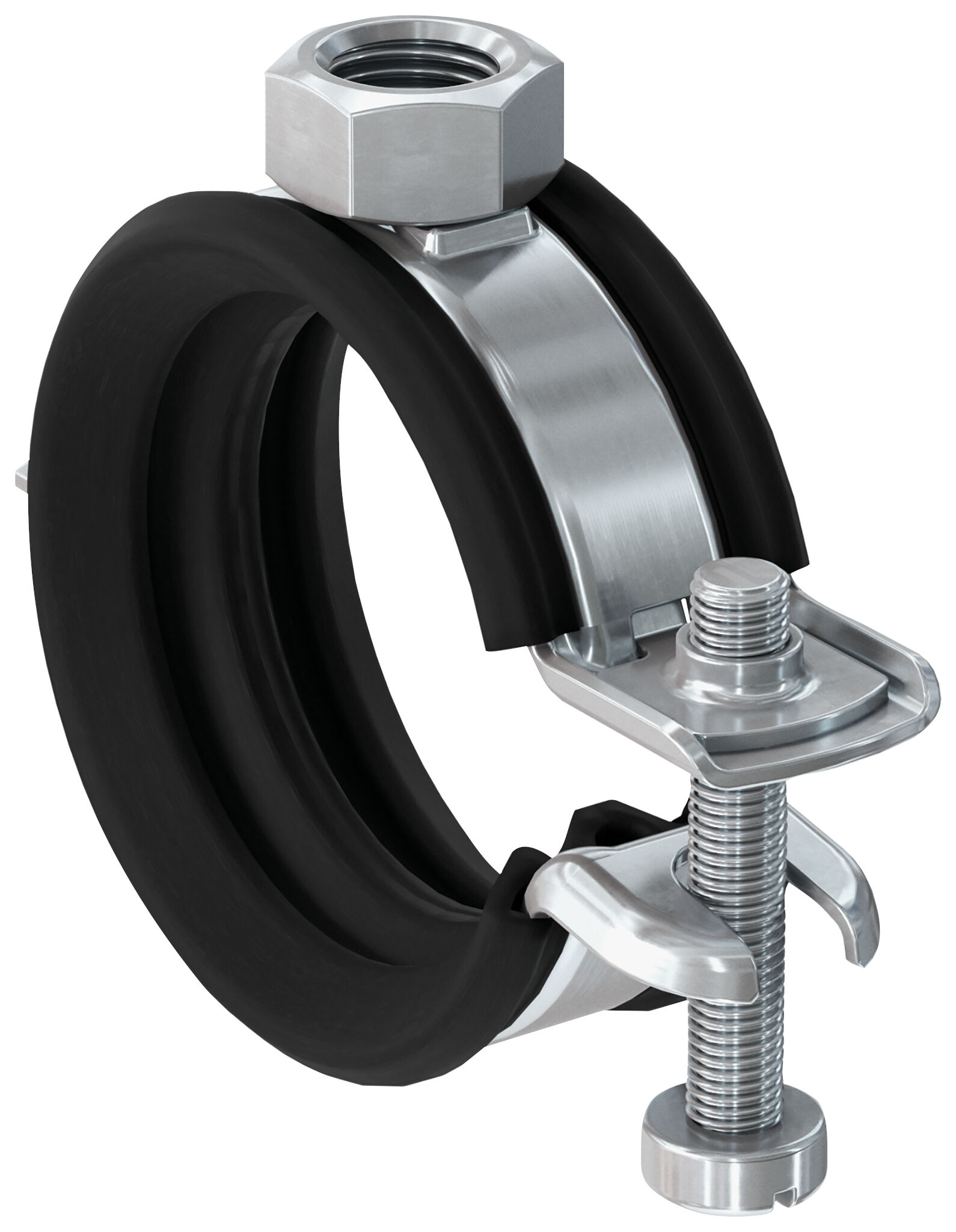

Obejma jednoczęściowa FGRS Universal

Obejma przegubowa fischer FGRS Universal to obejma do rur z śrubą wykonaną ze stali ocynkowanej w jakości materiału DD11 z gwintem M8 lub kombinowanym M8 / M10. Mechanizm szybkiego blokowania i gwint kombinowany zapewnia prosty i szybki montaż. Zadziałanie mechanizmu blokującego zapewnia możliwość bezpiecznej regulacji rur bez otwierania sprężynującej obejmy. Dzięki temu rurociągi o średnicy zewnętrznej 12 - 66 mm mogą być bezpiecznie mocowane za pomocą pręta gwintowanego lub śruby dwustronnej w pomieszczeniach. Dzięki wkładce izolacyjnej niezawierającej chloru i silikonu, obejma rurowa spełnia wymagania normy DIN 4109.

Raport z badań izolacji akustycznej gwarantuje obiektywnie sprawdzone bezpieczeństwo funkcjonalne.
Kompletny zakres średnic zacisków bez przerw umożliwia mocowanie rur o dowolnym rozmiarze.
Unikalny mechanizm szybkiego blokowania z krawędzią dookoła umożliwia bezpieczną i wygodną instalację.
Opaska zaciskowa z karbowanymi krawędziami zapewnia ciasne dopasowanie wkładki dźwiękochłonnej i ułatwia regulację rury.
Kompaktowa konstrukcja obejmy rurowej umożliwia łatwą późniejszą izolację.
Połączenie gwintu torx-slot śruby zwiększa elastyczność podczas montażu.

02 / Warianty wymiarowe

Tabela wymiarów

22 wariantów · 22 dostępnych SKU

Kod / Oznaczenie	Nr art.	Wykonanie	Opak.	Gwint przyłącza	Rozmiar nom.	Zakres zaciskania (mm)	Wysokość (mm)	Maks. obciążenie (kN)
M8 12 - 15 FGRS Universal M8 12 - 15	562340	ocynk galwaniczny (gvz)	25 szt	M8	1/4	12 - 15	43,6	0,65
M8 16 - 19 FGRS Universal M8 16 - 19	562341	ocynk galwaniczny (gvz)	25 szt	M8	3/8	15 - 19	48	0,65
M8 20 - 24 FGRS Universal M8 20 - 24	562342	ocynk galwaniczny (gvz)	25 szt	M8	1/2	20 - 24	52,3	0,65
M8 25 - 30 FGRS Universal M8 25 - 30	562343	ocynk galwaniczny (gvz)	25 szt	M8	3/4	25 - 30	57,5	0,65
M8 31 - 37 FGRS Universal M8 31 - 37	562344	ocynk galwaniczny (gvz)	25 szt	M8	1	31 - 37	65,5	0,65
M8 38 - 45 FGRS Universal M8 38 - 45	562345	ocynk galwaniczny (gvz)	25 szt	M8	1 1/4	38 - 42	73	0,9
M8 46 - 52 FGRS Universal M8 46 - 52	562346	ocynk galwaniczny (gvz)	25 szt	M8	1 1/2	46 - 50	80,1	0,9
M8 53 - 59 FGRS Universal M8 53 - 59	562347	ocynk galwaniczny (gvz)	25 szt	M8	—	53 - 58	87,3	0,9
M8 60 - 66 FGRS Universal M8 60 - 66	562348	ocynk galwaniczny (gvz)	10 szt	M8	2	60 - 63	93,8	0,9
M8/10 12 - 15 FGRS Universal M8/10 12 - 15	562349	ocynk galwaniczny (gvz)	25 szt	M8 / M10	1/4	12 - 15	43,3	0,65
M8/10 16 - 19 FGRS Universal M8/10 16 - 19	562350	ocynk galwaniczny (gvz)	25 szt	M8 / M10	3/8	15 - 19	47,3	0,65
M8/10 20 - 24 FGRS Universal M8/10 20 - 24	562351	ocynk galwaniczny (gvz)	25 szt	M8 / M10	1/2	20 - 24	51,3	0,65
M8/10 25 - 30 FGRS Universal M8/10 25 - 30	562352	ocynk galwaniczny (gvz)	25 szt	M8 / M10	3/4	25 - 30	56,3	0,65
M8/10 31 - 37 FGRS Universal M8/10 31 - 37	562353	ocynk galwaniczny (gvz)	25 szt	M8 / M10	1	31 - 37	64	0,65
M8/10 38 - 45 FGRS Universal M8/10 38 - 45	562354	ocynk galwaniczny (gvz)	25 szt	M8 / M10	1 1/4	38 - 42	71,2	0,9
M8/10 46 - 52 FGRS Universal M8/10 46 - 52	562355	ocynk galwaniczny (gvz)	25 szt	M8 / M10	1 1/2	46 - 50	78,2	0,9
M8/10 53 - 59 FGRS Universal M8/10 53 - 59	562356	ocynk galwaniczny (gvz)	25 szt	M8 / M10	—	53 - 58	85,2	0,9
60 - 66 M8/M10 FGRS Universal 60 - 66 M8/M10	562357	ocynk galwaniczny (gvz)	10 szt	M8 / M10	2	60 - 63	92,2	0,9
M8/10 73 - 80 FGRS Universal M8/10 73 - 80	562456	ocynk galwaniczny (gvz)	10 szt	M8 / M10	—	73 - 80	107,8	1,3
M8/10 83 - 90 FGRS Universal M8/10 83 - 90	562457	ocynk galwaniczny (gvz)	10 szt	M8 / M10	3	83 - 90	119,2	1,3
M8/10 95 - 103 FGRS Universal M8/10 95 - 103	562458	ocynk galwaniczny (gvz)	10 szt	M8 / M10	—	95 - 103	130,2	1,3
M8/10 108 - 115 FGRS Universal M8/10 108 - 115	562459	ocynk galwaniczny (gvz)	10 szt	M8 / M10	4	108 - 115	143,7	1,3

03 / Zastosowania

Przykłady zastosowań

Typowe miejsca i konstrukcje, w których stosuje się Obejma jednoczęściowa FGRS Universal.
