Masywna obejma rurowa FMFSC
fischer · oryginalne masywna-obejma-rurowa-fmfsc
fischer masywna-obejma-rurowa-fmfsc

Masywna obejma rurowa FMFSC

Obejmy rurowe ciężkiego systemu instalacyjnego fischer FMS są elementami do mocowania rurociągów do profili montażowych FMP. Możliwość tworzenia punktów stałych lub łożysk ślizgowych za pomocą uchwytów urowych FMPS zapewniona jest za pomocą innych elementów z systemu FMS. Masywna obejma rurowa FMFSC...

Średnica
M250
Wariantów
18
Tryb: katalog techniczny
Zapytaj o wycenę
Doradca techniczny przygotuje ofertę i pomoże dobrać wariant.
+48 61 810 79 45
Zapytaj o produkt ← Systemy instalacyjne
Opis Warianty 18 Zastosowania 2
01 / Opis produktu

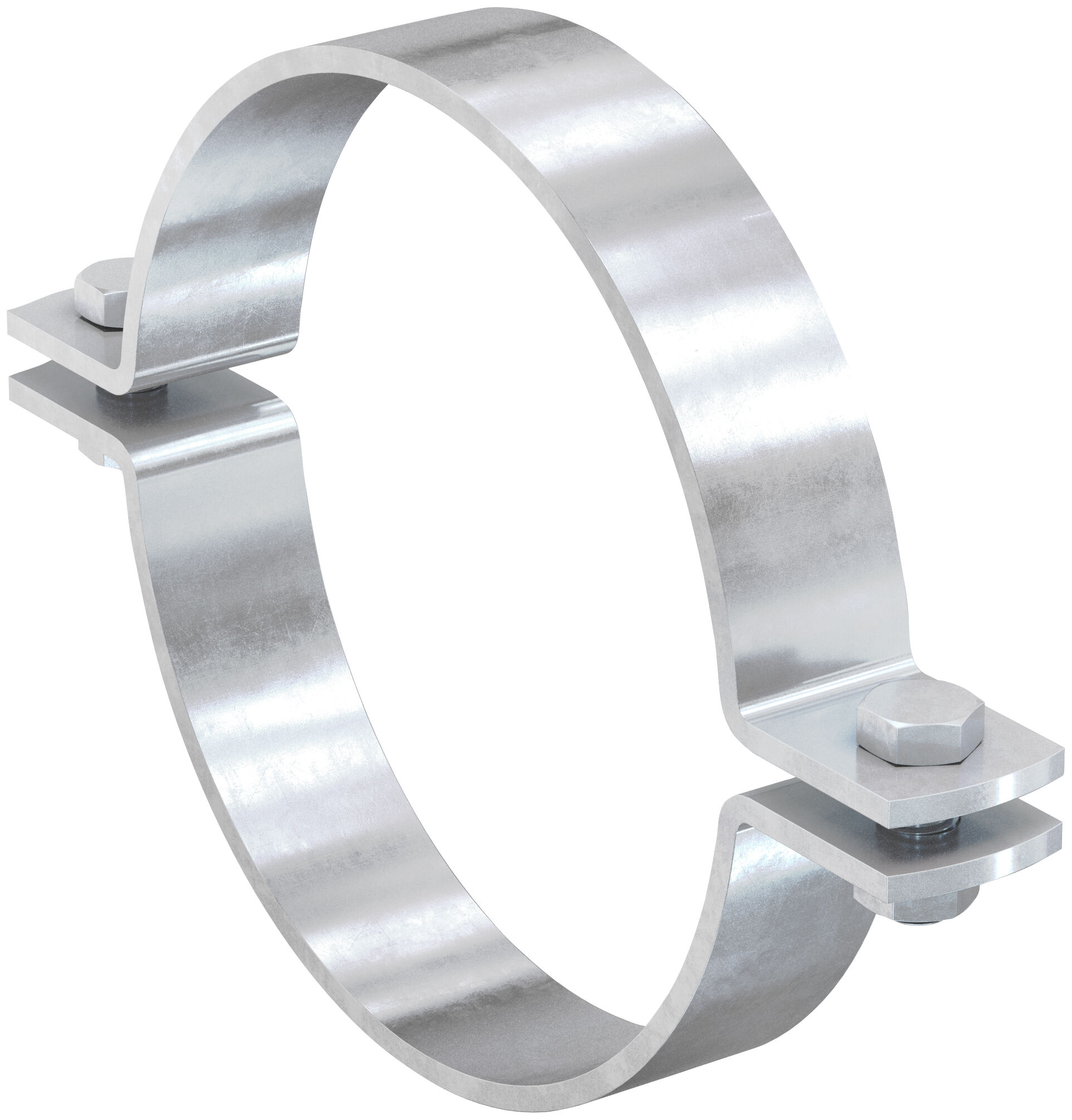

Masywna obejma rurowa FMFSC

Obejmy rurowe ciężkiego systemu instalacyjnego fischer FMS są elementami do mocowania rurociągów do profili montażowych FMP. Możliwość tworzenia punktów stałych lub łożysk ślizgowych za pomocą uchwytów urowych FMPS zapewniona jest za pomocą innych elementów z systemu FMS. Masywna obejma rurowa FMFSC i masywne kabłąki rurowe FMPSU umożliwiają stabilne i proste mocowanie na profilu montażowym FMP.

  • Masywne obejmy rurowe FMFSC bez gumowej wkładki do mocowania rurociągów do DN 250 mogą niezawodnie mocować ciężkie rurociągi i być stosowane w wielu aplikacjach.
02 / Warianty wymiarowe

Tabela wymiarów

18 wariantów · 18 dostępnych SKU

Filtruj wymiar: wymiary w mm
Foto Kod / Oznaczenie Nr art. Wykonanie Opak. Rozmiar nom.Zakres zaciskania (mm)
25
FMFSC 25		 547905 ocynk galwaniczny (gvz) 1 szt 1 34
32
FMFSC 32		 547906 ocynk galwaniczny (gvz) 1 szt 1 1/4 43
40
FMFSC 40		 547907 ocynk galwaniczny (gvz) 1 szt 1 1/2 49
50
FMFSC 50		 547909 ocynk galwaniczny (gvz) 1 szt 2 61
65
FMFSC 65		 547910 ocynk galwaniczny (gvz) 1 szt 2 1/2 77
80
FMFSC 80		 547911 ocynk galwaniczny (gvz) 1 szt 3 89
100
FMFSC 100		 547913 ocynk galwaniczny (gvz) 1 szt 4 115
125
FMFSC 125		 547915 ocynk galwaniczny (gvz) 1 szt 5 140
150
FMFSC 150		 547918 ocynk galwaniczny (gvz) 1 szt 6 169
200
FMFSC 200		 547919 ocynk galwaniczny (gvz) 1 szt 8 220
250/50
FMFSC 250/50		 547921 ocynk galwaniczny (gvz) 1 szt 10 273
300
FMFSC 300		 547922 ocynk galwaniczny (gvz) 1 szt — —
350
FMFSC 350		 547923 ocynk galwaniczny (gvz) 1 szt — —
400
FMFSC 400		 547924 ocynk galwaniczny (gvz) 1 szt — —
450
FMFSC 450		 547925 ocynk galwaniczny (gvz) 1 szt — —
500
FMFSC 500		 547926 ocynk galwaniczny (gvz) 1 szt — —
600
FMFSC 600		 547927 ocynk galwaniczny (gvz) 1 szt — —
ø159
FMFSC ø159		 547916 ocynk galwaniczny (gvz) 1 szt — —
03 / Zastosowania

Przykłady zastosowań

Typowe miejsca i konstrukcje, w których stosuje się Masywna obejma rurowa FMFSC.

01 Ciężkie rurociągi do DN250

Ciężkie rurociągi do DN250

02 Jako punkt stały

Jako punkt stały
