Masywny kabłąk rurowy FMPSU

Kabłąki rurowe ciężkiego systemu instalacyjnego fischer FMS są elementami do mocowania rurociągów do profili montażowych FMP. Możliwość tworzenia punktów stałych lub łożysk ślizgowych za pomocą uchwytów urowych FMPS zapewniona jest za pomocą innych elementów z systemu FMS. Masywna obejma rurowa FMFS...

Wariantów

Tryb: katalog techniczny

Zapytaj o wycenę

Doradca techniczny przygotuje ofertę i pomoże dobrać wariant.

+48 61 810 79 45

Zapytaj o produkt ← Systemy instalacyjne

01 / Opis produktu

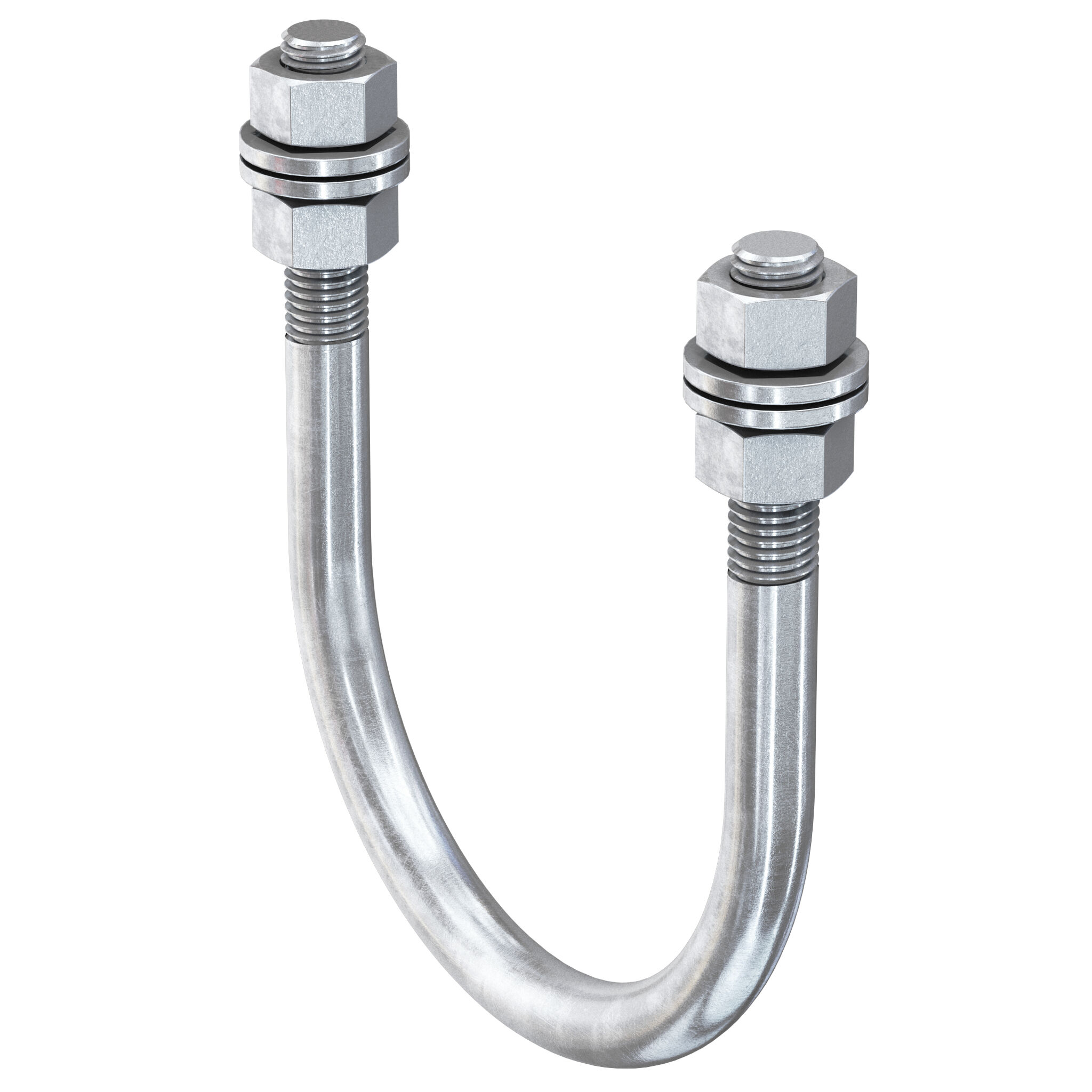

Masywny kabłąk rurowy FMPSU

Masywny kabłąk FMPSU jest najprostszym rodzajem mocowania ciężkich rurociągów bezpośrednio na profilu montażowym FMP.

02 / Warianty wymiarowe

Tabela wymiarów

15 wariantów · 15 dostępnych SKU

Kod / Oznaczenie	Nr art.	Wykonanie	Opak.	Rozmiar nom.	Zakres zaciskania (mm)
25 FMPSU 25	547929	ocynk galwaniczny (gvz)	50 szt	1	38
32 FMPSU 32	547930	ocynk galwaniczny (gvz)	50 szt	1 1/4	46
40 FMPSU 40	547931	ocynk galwaniczny (gvz)	50 szt	1 1/2	52
50 FMPSU 50	547933	ocynk galwaniczny (gvz)	50 szt	2	64
65 FMPSU 65	547934	ocynk galwaniczny (gvz)	50 szt	2 1/2	82
80 FMPSU 80	547935	ocynk galwaniczny (gvz)	50 szt	3	94
100 FMPSU 100	547937	ocynk galwaniczny (gvz)	25 szt	4	120
125 FMPSU 125	547939	ocynk galwaniczny (gvz)	20 szt	5	148
150 FMPSU 150	547941	ocynk galwaniczny (gvz)	15 szt	6	176
200 FMPSU 200	547942	ocynk galwaniczny (gvz)	8 szt	8	228
250 FMPSU 250	547943	ocynk galwaniczny (gvz)	8 szt	10	282
ø133 FMPSU ø133	547938	ocynk galwaniczny (gvz)	20 szt	—	—
ø108 FMPSU ø108	547936	ocynk galwaniczny (gvz)	25 szt	—	—
ø51 FMPSU ø51	547932	ocynk galwaniczny (gvz)	50 szt	—	—
ø159 FMPSU ø159	547940	ocynk galwaniczny (gvz)	15 szt	—	—

03 / Zastosowania

Przykłady zastosowań

Typowe miejsca i konstrukcje, w których stosuje się Masywny kabłąk rurowy FMPSU.

Masywny kabłąk rurowy FMPSU

Masywny kabłąk rurowy FMPSU

Tabela wymiarów

Przykłady zastosowań

Ciężkie rurociągi do DN250
