Uchwyt rurowy FMPS

Uchwyty rurowe ciężkiego systemu instalacyjnego fischer FMS są elementami do mocowania rurociągów do profili montażowych FMP. Możliwość tworzenia punktów stałych lub łożysk ślizgowych za pomocą uchwytów urowych FMPS zapewniona jest za pomocą innych elementów z systemu FMS.

Wariantów
43
Tryb: katalog techniczny
Zapytaj o wycenę
Doradca techniczny przygotuje ofertę i pomoże dobrać wariant.
+48 61 810 79 45
Zapytaj o produkt ← Systemy instalacyjne
Opis Warianty 43 Zastosowania 1
01 / Opis produktu

Uchwyt rurowy FMPS

Uchwyty rurowe ciężkiego systemu instalacyjnego fischer FMS są elementami do mocowania rurociągów do profili montażowych FMP. Możliwość tworzenia punktów stałych lub łożysk ślizgowych za pomocą uchwytów urowych FMPS zapewniona jest za pomocą innych elementów z systemu FMS.

  • Konstrukcja uchwytów rurowych z jedną lub dwiema obejmami pozwala na mocowanie ciężkich rurociągów.
  • Ze względu na dodatkoą perforację uchwyty rurowe FMPS mogą być używane jako punkty stałe mocowane za pomocą strzemion punktu stałego FMFS UB do profilu montażowego FMP.
  • Uchwyty rurowe FMPS można wykorzystać jako elementy ślizgowe, mocując podstawki ślizgowe do profilu montażowego FMP.
02 / Warianty wymiarowe

Tabela wymiarów

43 wariantów · 43 dostępnych SKU

Filtruj wymiar: wymiary w mm
Foto Kod / Oznaczenie Nr art. Wykonanie Opak. Rozmiar nom.Zakres zaciskania (mm)Wysokość (mm)

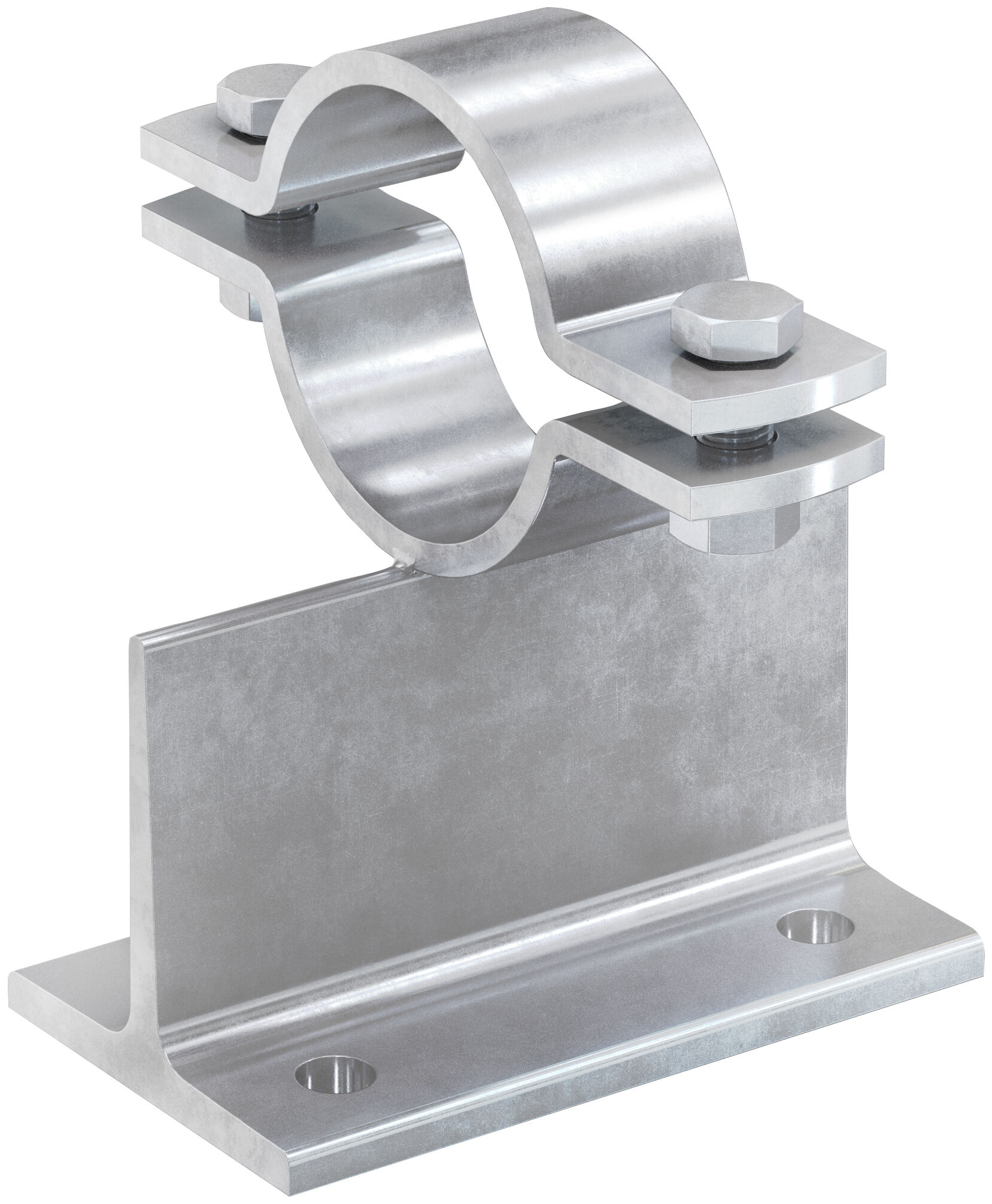

25 1/1 - 80
FMPS 25 1/1 - 80		 547862 ocynk galwaniczny (gvz) 1 szt 1 34 87,5
40 1/1 - 150
FMPS 40 1/1 - 150		 547867 ocynk galwaniczny (gvz) 1 szt 1 1/2 49 150
50 1/1 - 80
FMPS 50 1/1 - 80		 547864 ocynk galwaniczny (gvz) 1 szt 2 61 87,5
50 1/1 - 150
FMPS 50 1/1 - 150		 547868 ocynk galwaniczny (gvz) 1 szt 2 61 150
65 1/1 - 80
FMPS 65 1/1 - 80		 547865 ocynk galwaniczny (gvz) 1 szt 2 1/2 77 87,5
65 1/1 - 150
FMPS 65 1/1 - 150		 547869 ocynk galwaniczny (gvz) 1 szt 2 1/2 77 150
80 1/1 - 80
FMPS 80 1/1 - 80		 547866 ocynk galwaniczny (gvz) 1 szt 3 89 87,5
80 1/1 - 150
FMPS 80 1/1 - 150		 547870 ocynk galwaniczny (gvz) 1 szt 3 89 150
100 1/1 - 150
FMPS 100 1/1 - 150		 547871 ocynk galwaniczny (gvz) 1 szt 3 115 150
125 1/1 - 150
FMPS 125 1/1 - 150		 547872 ocynk galwaniczny (gvz) 1 szt 4 140 150
150 1/1 - 150
FMPS 150 1/1 - 150		 547873 ocynk galwaniczny (gvz) 1 szt 6 169 150
200 1/1 - 150
FMPS 200 1/1 - 150		 547874 ocynk galwaniczny (gvz) 1 szt 8 220 150
25 1/1 - 150
FMPS 25 1/1 - 150		 548410 ocynk galwaniczny (gvz) 1 szt 1 34 150

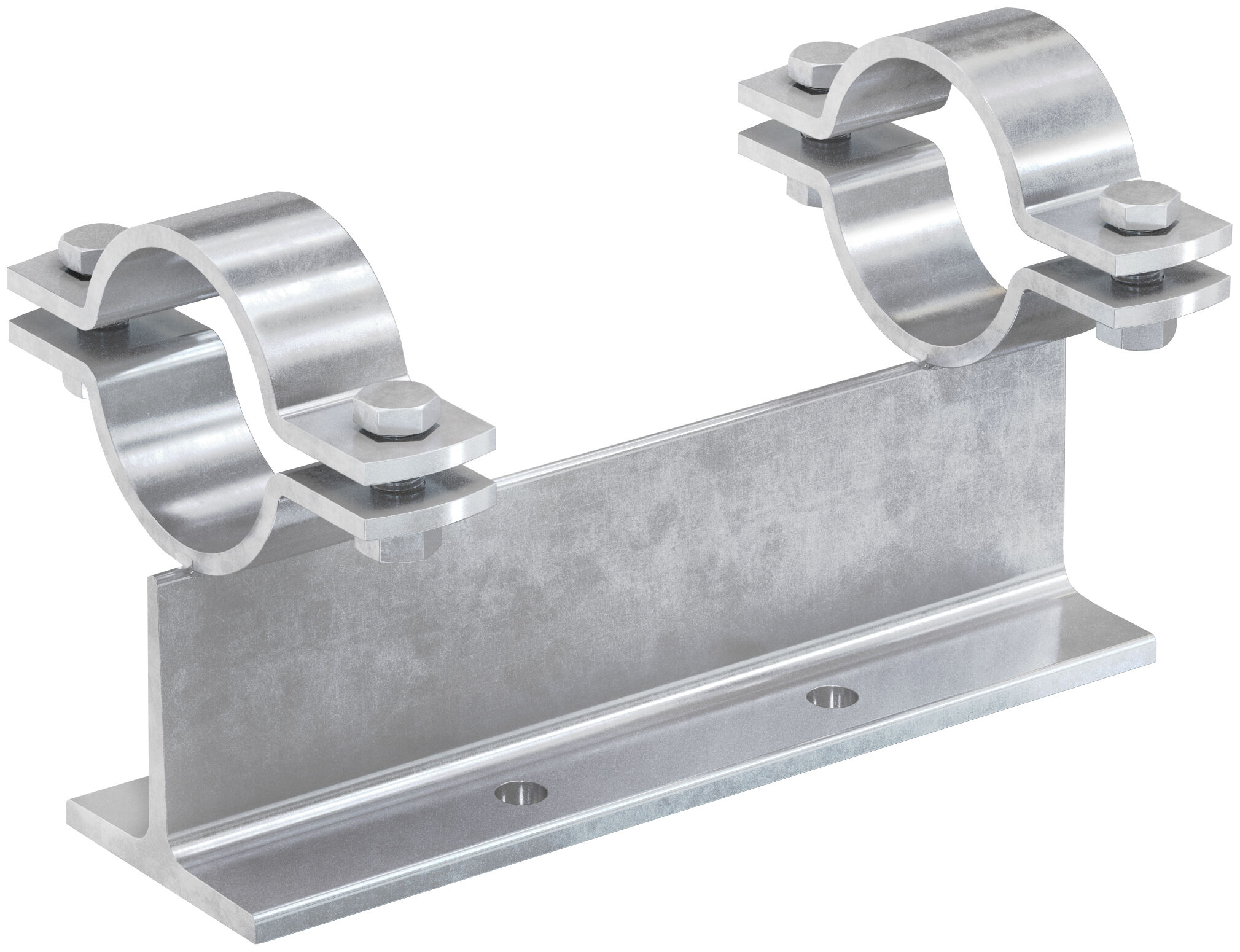

25 1/2 - 80
FMPS 25 1/2 - 80		 547875 ocynk galwaniczny (gvz) 1 szt 1 34 87,5
25 1/2 - 150
FMPS 25 1/2 - 150		 547876 ocynk galwaniczny (gvz) 1 szt 1 34 150
40 1/2 - 80
FMPS 40 1/2 - 80		 547877 ocynk galwaniczny (gvz) 1 szt 1 1/2 49 87,5
40 1/2 - 150
FMPS 40 1/2 - 150		 547878 ocynk galwaniczny (gvz) 1 szt 1 1/2 49 150
50 1/2 - 80
FMPS 50 1/2 - 80		 547879 ocynk galwaniczny (gvz) 1 szt 2 61 87,5
50 1/2 - 150
FMPS 50 1/2 - 150		 547880 ocynk galwaniczny (gvz) 1 szt 2 61 150
65 1/2 - 80
FMPS 65 1/2 - 80		 547881 ocynk galwaniczny (gvz) 1 szt 2 1/2 77 87,5
65 1/2 - 150
FMPS 65 1/2 - 150		 547882 ocynk galwaniczny (gvz) 1 szt 2 1/2 77 150
80 1/2 - 80
FMPS 80 1/2 - 80		 547883 ocynk galwaniczny (gvz) 1 szt 3 89 87,5
80 1/2 - 150
FMPS 80 1/2 - 150		 547884 ocynk galwaniczny (gvz) 1 szt 3 89 150
100 1/2 - 110
FMPS 100 1/2 - 110		 547885 ocynk galwaniczny (gvz) 1 szt 4 115 125
100 1/2 - 150
FMPS 100 1/2 - 150		 547886 ocynk galwaniczny (gvz) 1 szt 4 115 150
125 1/2 - 110
FMPS 125 1/2 - 110		 547887 ocynk galwaniczny (gvz) 1 szt 5 140 125
125 1/2 - 150
FMPS 125 1/2 - 150		 547888 ocynk galwaniczny (gvz) 1 szt 5 140 150
150 1/2 - 110
FMPS 150 1/2 - 110		 547889 ocynk galwaniczny (gvz) 1 szt 6 169 125
150 1/2 - 150
FMPS 150 1/2 - 150		 547890 ocynk galwaniczny (gvz) 1 szt 6 169 150
200 1/2 - 110
FMPS 200 1/2 - 110		 547891 ocynk galwaniczny (gvz) 1 szt 8 220 125
200 1/2 - 150
FMPS 200 1/2 - 150		 547892 ocynk galwaniczny (gvz) 1 szt 8 220 150

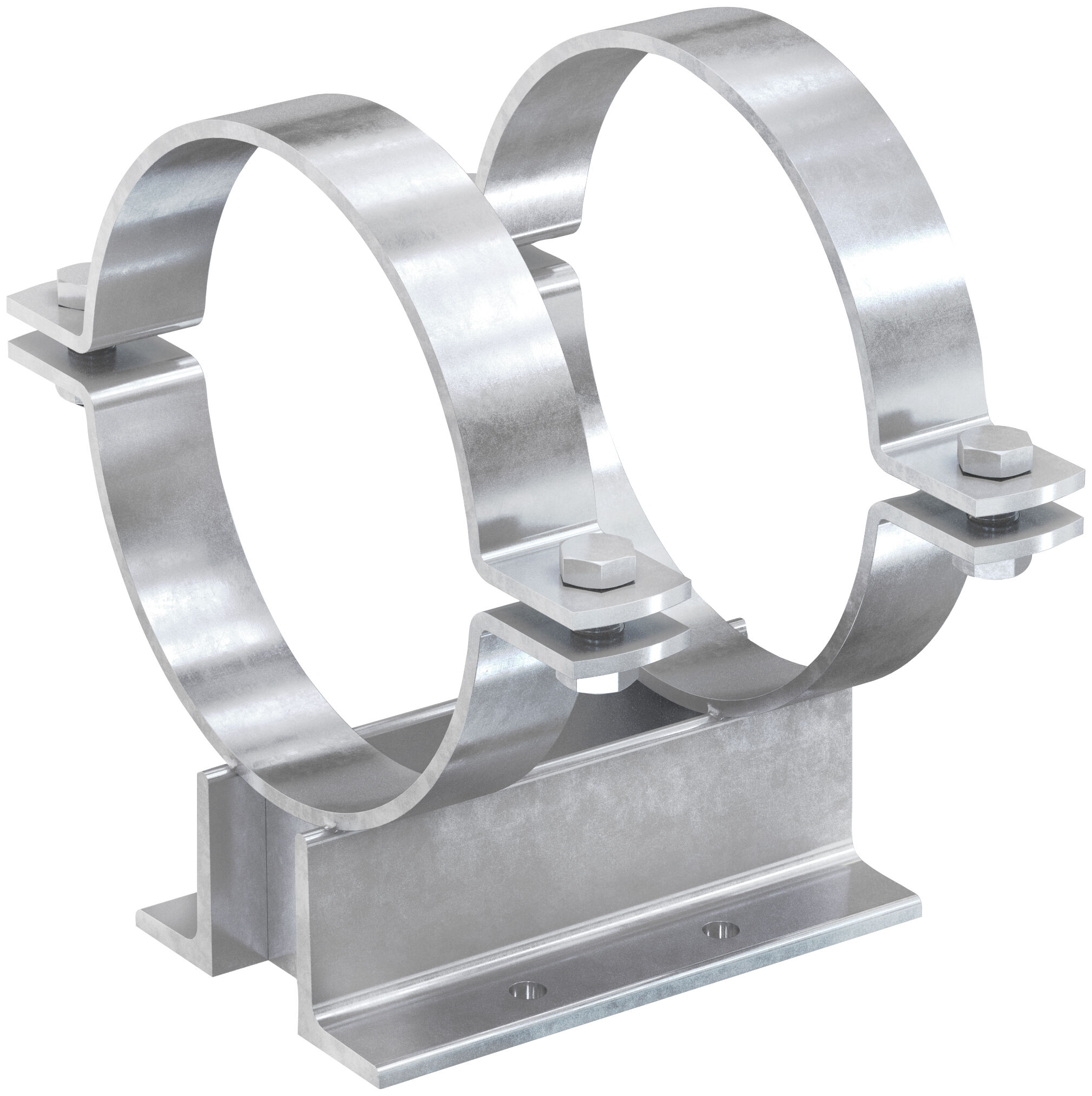

250 2/2 - 110
FMPS 250 2/2 - 110		 547893 ocynk galwaniczny (gvz) 1 szt 10 273 100
250 2/2 - 150
FMPS 250 2/2 - 150		 547899 ocynk galwaniczny (gvz) 1 szt 10 273 140
300 2/2 - 110
FMPS 300 2/2 - 110		 547894 ocynk galwaniczny (gvz) 1 szt 12 324 100
300 2/2 - 150
FMPS 300 2/2 - 150		 547900 ocynk galwaniczny (gvz) 1 szt 12 324 140
350 2/2 - 110
FMPS 350 2/2 - 110		 547895 ocynk galwaniczny (gvz) 1 szt 14 356 100
350 2/2 - 150
FMPS 350 2/2 - 150		 547901 ocynk galwaniczny (gvz) 1 szt 14 356 140
400 2/2 - 110
FMPS 400 2/2 - 110		 547896 ocynk galwaniczny (gvz) 1 szt 16 407 100
400 2/2 - 150
FMPS 400 2/2 - 150		 547902 ocynk galwaniczny (gvz) 1 szt 16 407 140
500 2/2 - 110
FMPS 500 2/2 - 110		 547897 ocynk galwaniczny (gvz) 1 szt 20 508 100
500 2/2 - 150
FMPS 500 2/2 - 150		 547903 ocynk galwaniczny (gvz) 1 szt 20 508 140
600 2/2 - 110
FMPS 600 2/2 - 110		 547898 ocynk galwaniczny (gvz) 1 szt 24 610 100
600 2/2 - 150
FMPS 600 2/2 - 150		 547904 ocynk galwaniczny (gvz) 1 szt 24 610 140
03 / Zastosowania

Przykłady zastosowań

Typowe miejsca i konstrukcje, w których stosuje się Uchwyt rurowy FMPS.

01 Jako punkt stały

Jako punkt stały
