Śruba młotkowa FHS Clix S

Średnica

M8–M12

Długość

30–60 mm

Wariantów

Tryb: katalog techniczny

Zapytaj o wycenę

Doradca techniczny przygotuje ofertę i pomoże dobrać wariant.

+48 61 810 79 45

Zapytaj o produkt ← Systemy instalacyjne

DoP

01 / Opis produktu

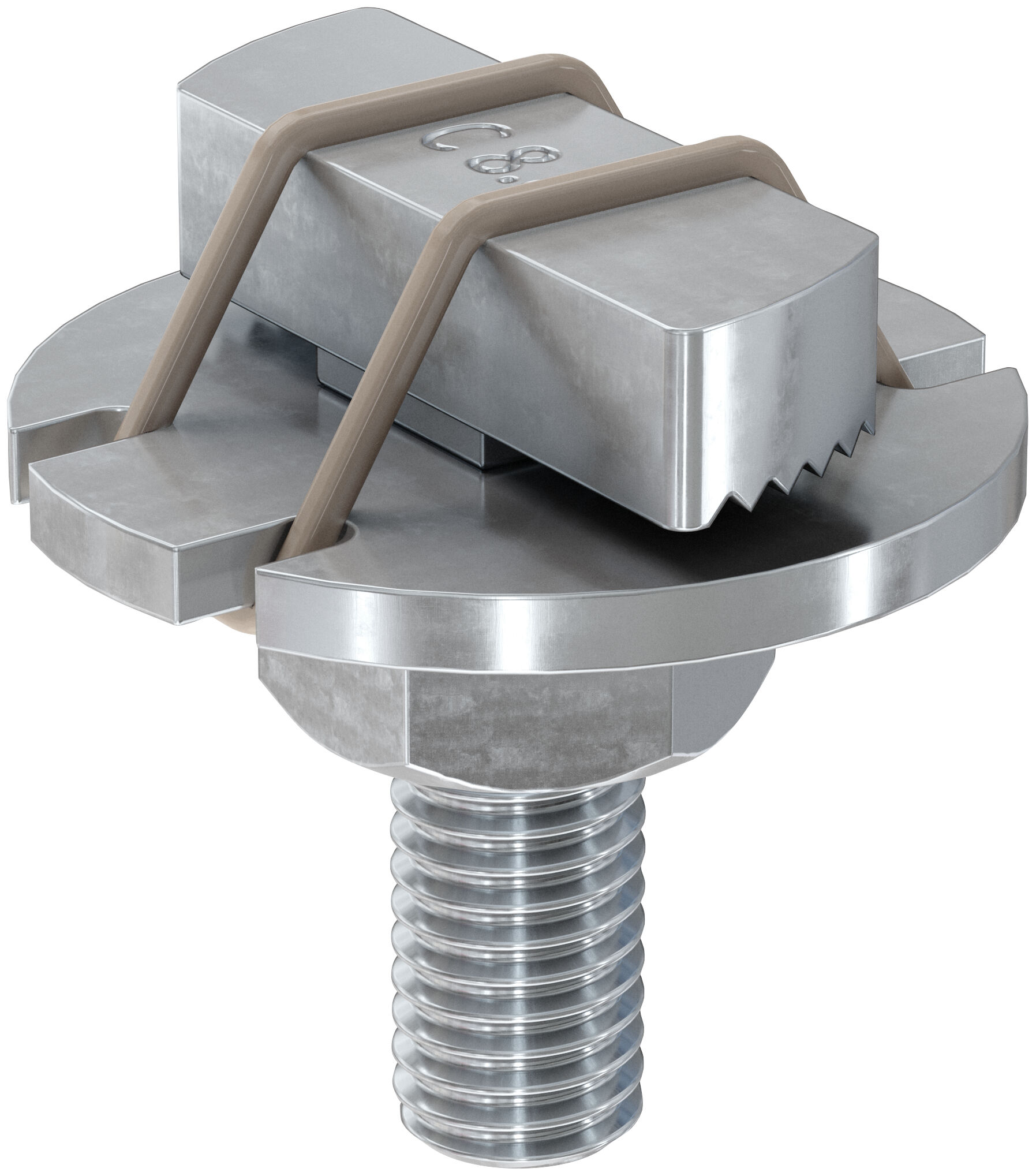

Śruba młotkowa FHS Clix S

Śruba młotkowa fischer FHS Clix S przeznaczona jest do łączenia obejm rurowych z szyną FUS. Konstrukcja płytki młoteczkowej umożliwia szybki i łatwy montaż w szynie. Efekt sprężynujący gumy powoduje łatwe i precyzyjne umiejscowienie śruby w szynie. Produkt jest wstępnie złożony i uwzględnia śrubę, gumowe opaski, nakrętkę sześciokątną i podkładkę. Cynkowane elementy przeznaczone są do montażu w budynkach, a wersje galwanizowane ogniowo lub ze stali nierdzewnej mogą być stosowane na zewnątrz oraz w silnie korozyjnym środowisku.

Budowa śruby młotkowej umożliwia jej szybkie i łatwe osadzenie w szynie.
Efekt sprężynowania gumy gwarantuje łatwe i precyzyjne umiejscowienie śruby na szynie.
Montaż polega na przekręceniu śruby o 90° i może być wykonany na przymocowanej już szynie.

02 / Warianty wymiarowe

Tabela wymiarów

5 wariantów · 5 dostępnych SKU

Kod / Oznaczenie	Nr art.	Wykonanie	Opak.	Nom. (mm)	Długość całk. (mm)
8 x 30 FHS CLIX S 8 x 30	20914	ocynk galwaniczny (gvz)	50 szt	8	30
8 x 60 FHS CLIX S 8 x 60	20916	ocynk galwaniczny (gvz)	50 szt	8	60
10 x 40 FHS CLIX S 10 x 40	20918	ocynk galwaniczny (gvz)	50 szt	10	40
10 x 60 FHS CLIX S 10 x 60	20919	ocynk galwaniczny (gvz)	50 szt	10	60
12 x 60 FHS CLIX S 12 x 60	504320	ocynk galwaniczny (gvz)	50 szt	12	60

03 / Zastosowania

Przykłady zastosowań

Typowe miejsca i konstrukcje, w których stosuje się Śruba młotkowa FHS Clix S.

Obejmy rurowe do szyn

04 / Atesty i dokumenty

Dokumentacja techniczna

Oryginalne dokumenty fischer — ETA, DoP, certyfikaty, EPD.

PDF

DOP - Declaration of Performance

DoP DWU-SaMontec-147 2019
