Szyna fischer FUS to element podstawy uniwersalnego systemu szyn FUS dla średnich obciążeń. Kanał montażowy tworzy ceownik w trzech wysokościach i trzech podwojonych wysokości z ząbkami, które wzmacniają chwyt elementów konstrukcyjnych systemu FUS i umożliwiają skuteczne mocowanie rur i konstrukcji...
Średnica
M21–M62
Wariantów
45
Tryb: katalog techniczny
Zapytaj o wycenę
Doradca techniczny przygotuje ofertę i pomoże dobrać wariant.
Szyna fischer FUS to element podstawy uniwersalnego systemu szyn FUS dla średnich obciążeń. Kanał montażowy tworzy ceownik w trzech wysokościach i trzech podwojonych wysokości z ząbkami, które wzmacniają chwyt elementów konstrukcyjnych systemu FUS i umożliwiają skuteczne mocowanie rur i konstrukcji wsporczych. Podziałka ułatwia cięcie profili do wymiaru i ustawianie łączników. Cynkowane elementy przeznaczone są do montażu w budynkach, a wersje galwanizowane ogniowo lub ze stali nierdzewnej mogą być stosowane na zewnątrz oraz w silnie korozyjnym środowisku. Świadectwo ochrony przed ogniem wg MLAR/EN13501 zapewnia dodatkowe bezpieczeństwo.
Raport z badań ogniowych, według normy MLAR / EN 13501 gwarantuje bezpieczeństwo, potwierdzone przez niezależne, notyfikowane laboratorium.
Geometria szyn pozwala na przyłączanie różnych elementów montażowych i akcesoriów.
Ząbkowane krawędzie szyn zapewniają solidne utrzymywanie się łączników w ustalonej pozycji, np. w pionowych instalacjach.
Różne grubości ścianki szyny umożliwiają najbardziej ekonomiczny wybór szyny do konkretnego zastosowania.
Podziałka na bocznych stronach szyny ułatwia docinanie i ustawianie łączników podczas montażu.
02 / Warianty wymiarowe
Tabela wymiarów
45 wariantów · 48 dostępnych SKU
Filtruj wymiar:wymiary w mm
Foto
Kod / Oznaczenie
Nr art.
Wykonanie
Opak.
Nom. (mm)

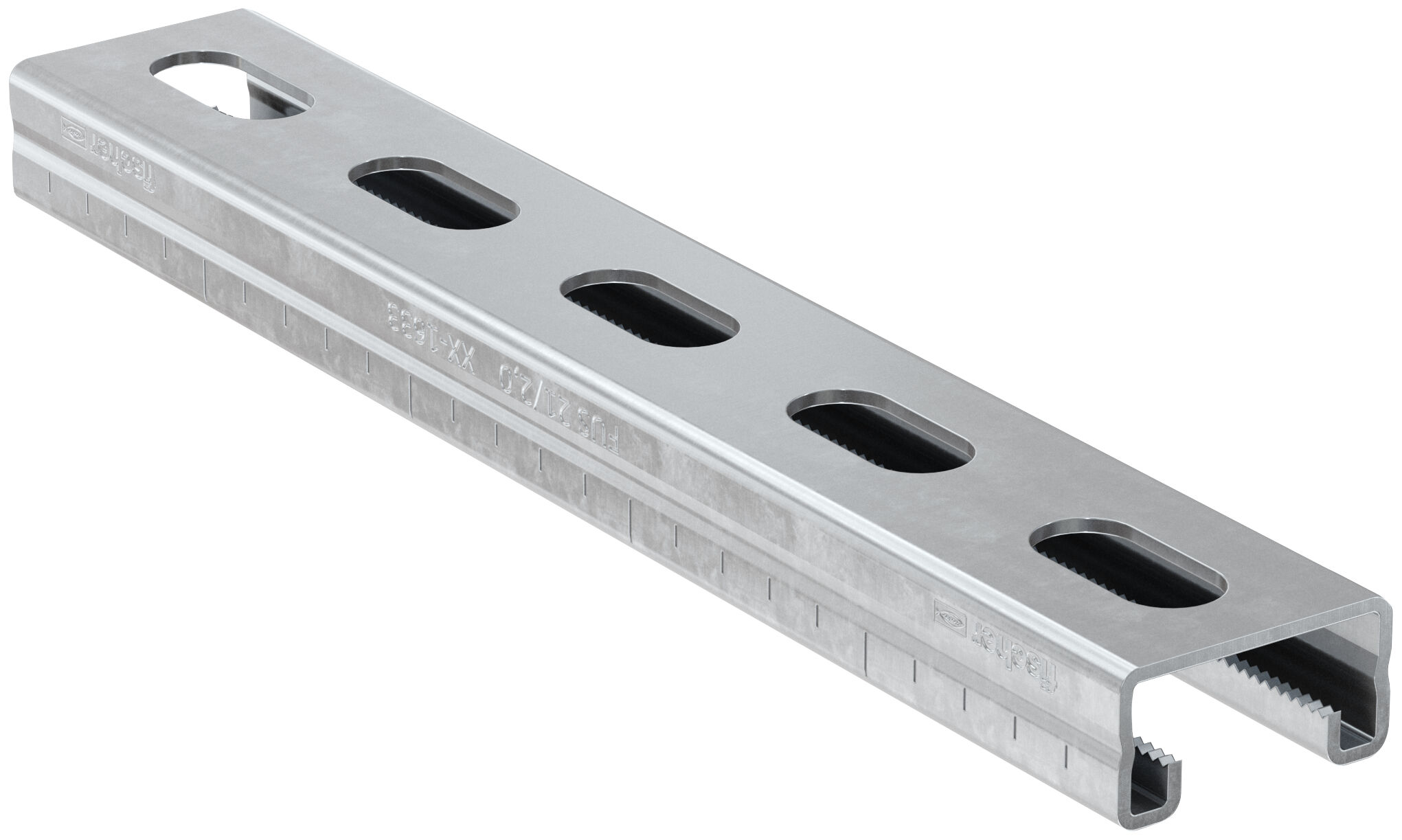

21/1,5 - 2 m FUS 21/1,5 - 2 m
545117
ocynk galwaniczny (gvz)
1 szt
21
21/1,5 - 3 m FUS 21/1,5 - 3 m
545118
ocynk galwaniczny (gvz)
1 szt
21

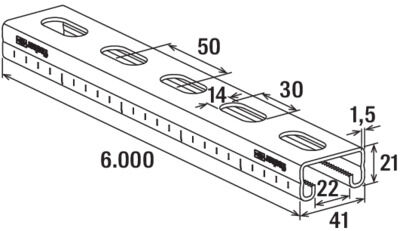

21/1,5 - 6 m FUS 21/1,5 - 6 m
545119
ocynk galwaniczny (gvz)
1 szt
21

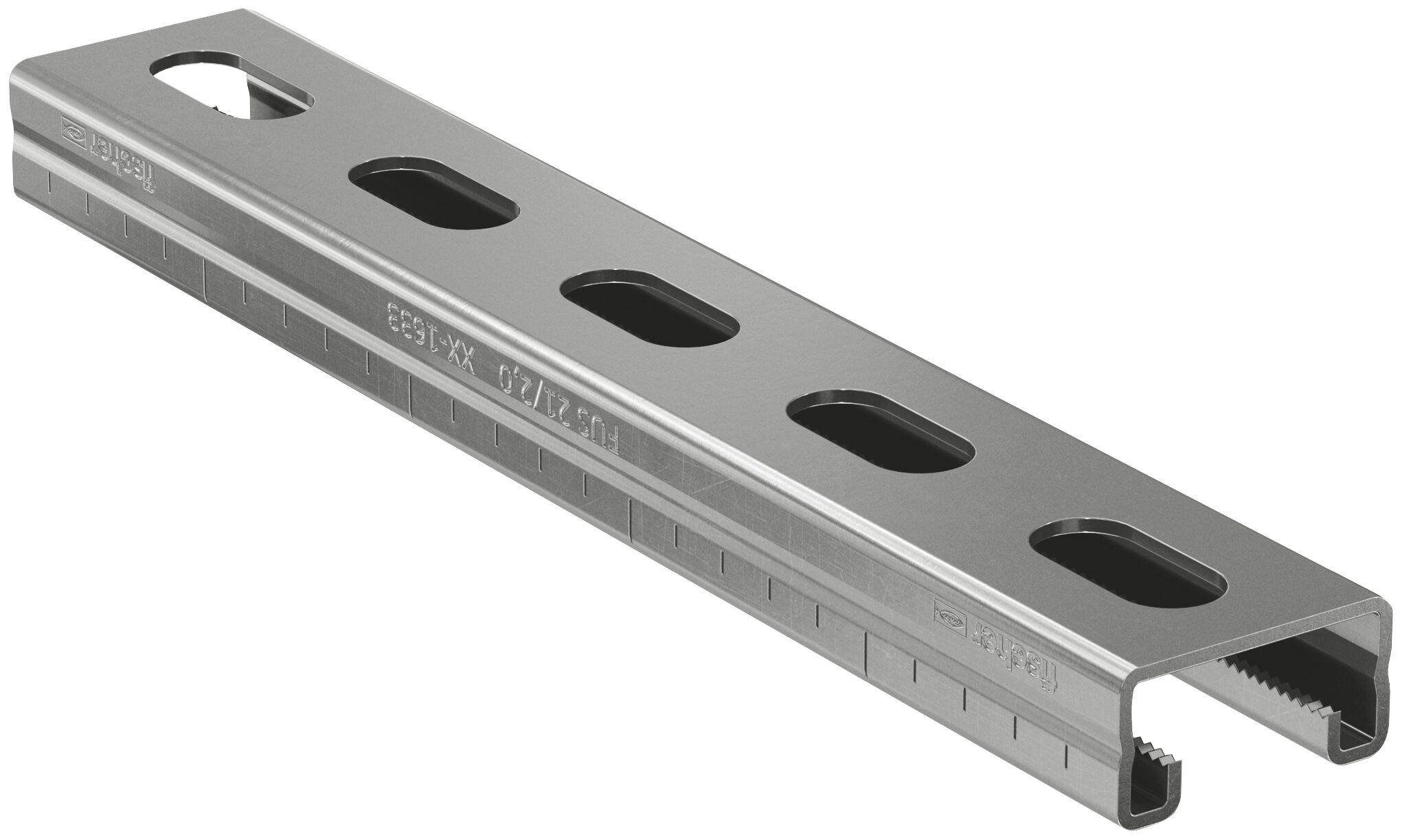

21/2,0 A2 - 2 m FUS 21/2,0 A2 - 2 m
504466
nierdzewna A2 (A2)
1 szt
21
21/2,0 A2 - 6 m FUS 21/2,0 A2 - 6 m
542735
nierdzewna A2 (A2)
1 szt
21
21/2,0 A4 - 2 m FUS 21/2,0 A4 - 2 m
504472
nierdzewna A4 (A4)
1 szt
21
21/2,0 A4 - 6 m FUS 21/2,0 A4 - 6 m
542738
nierdzewna A4 (A4)
1 szt
21
21/2,0 - 2 m FUS 21/2,0 - 2 m
40391
ocynk galwaniczny (gvz)
1 szt
21
21/2,0 - 3 m FUS 21/2,0 - 3 m
97660
ocynk galwaniczny (gvz)
1 szt
21
21/2,0 - 6 m FUS 21/2,0 - 6 m
97661
ocynk galwaniczny (gvz)
1 szt
21

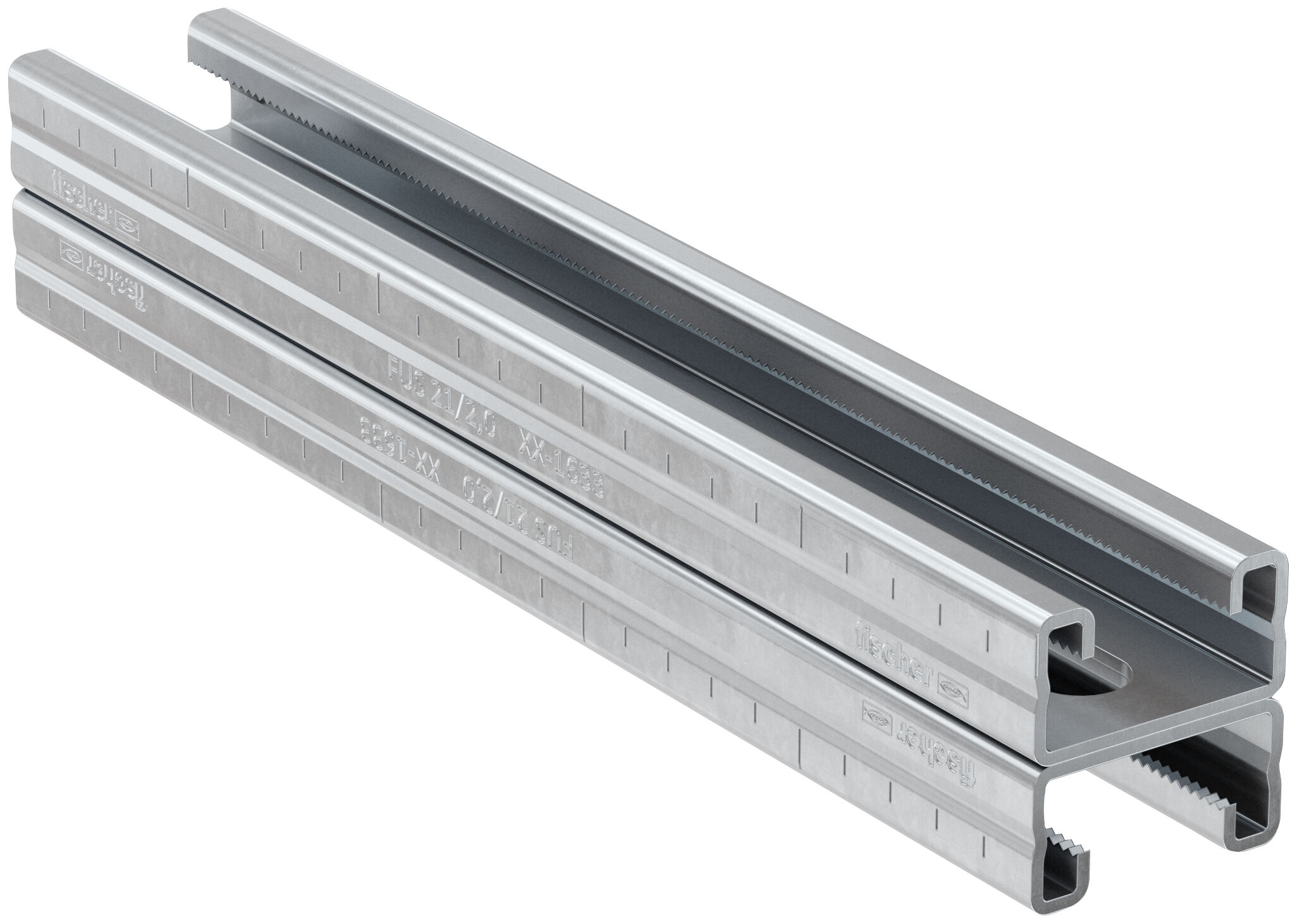

21D/2,0 - 3 m FUS 21D/2,0 - 3 m
504458
ocynk galwaniczny (gvz)
1 szt
—

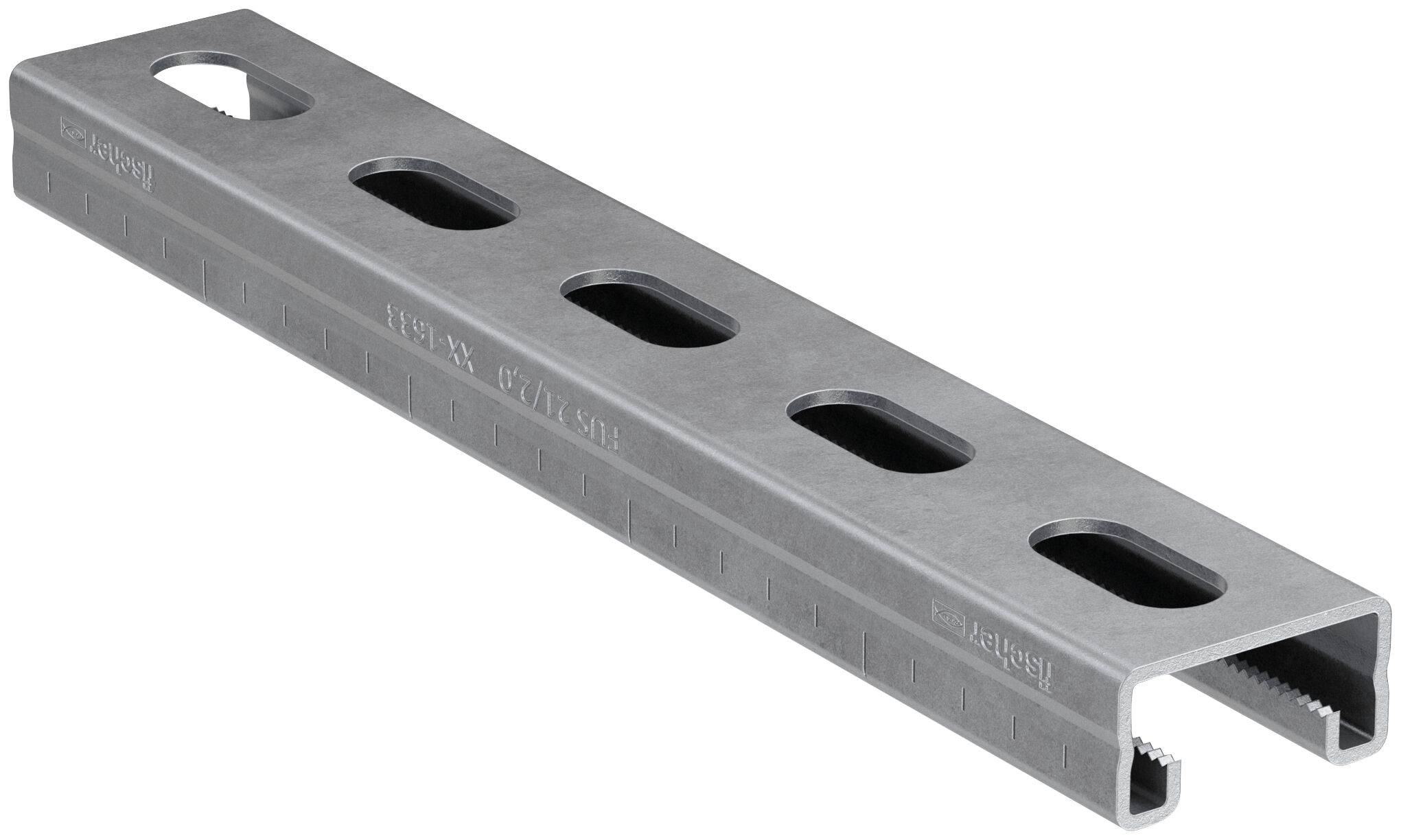

21/2,0 - 3 m hdg FUS 21/2,0 - 3 m hdg
537653
ocynk galwaniczny (gvz)
1 szt
21

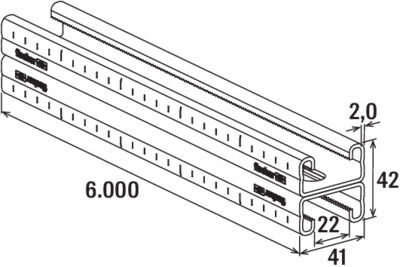

21D/2,0 - 6 m FUS 21D/2,0 - 6 m
535531
ocynk galwaniczny (gvz)
1 szt
—
21D/2,0 - 6 m FUS 21D/2,0 - 6 m
537661
ocynk galwaniczny (gvz)
1 szt
—
21/2,5 - 2 m FUS 21/2,5 - 2 m
92867
ocynk galwaniczny (gvz)
1 szt
21
21/2,5 - 3 m FUS 21/2,5 - 3 m
77349
ocynk galwaniczny (gvz)
1 szt
21
21/2,5 - 6 m FUS 21/2,5 - 6 m
77541
ocynk galwaniczny (gvz)
1 szt
21

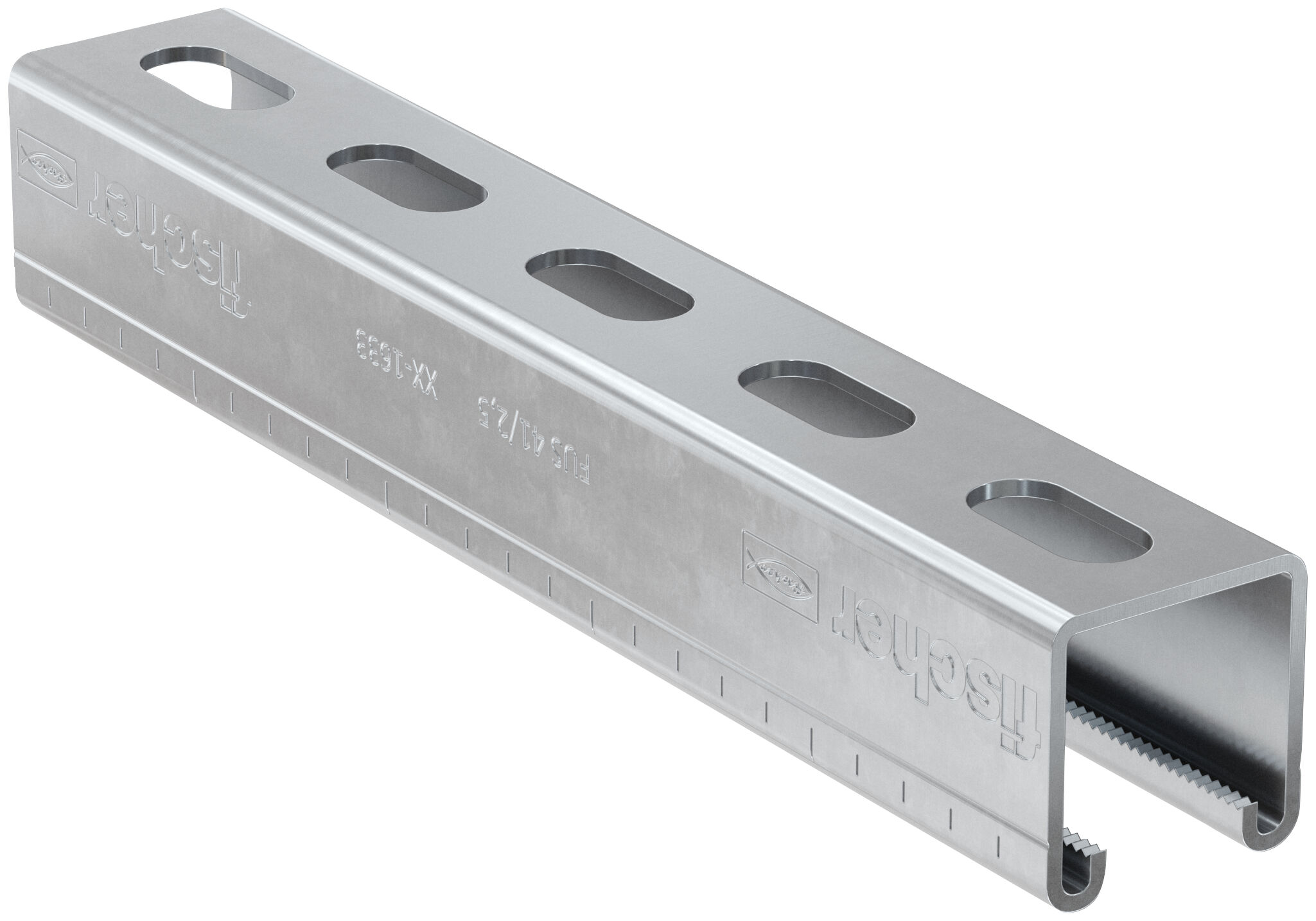

41/1,5 - 2 m FUS 41/1,5 - 2 m
545120
ocynk galwaniczny (gvz)
1 szt
41

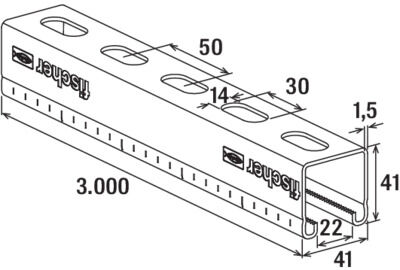

41/1,5 - 3 m FUS 41/1,5 - 3 m
545126
ocynk galwaniczny (gvz)
1 szt
41

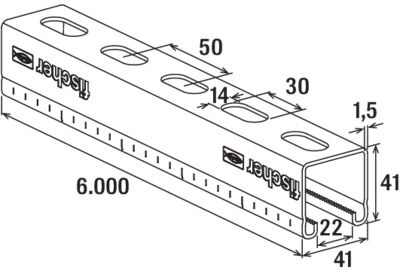

41/1,5 - 6 m FUS 41/1,5 - 6 m
545127
ocynk galwaniczny (gvz)
1 szt
41
41/2,5 - 2 m FUS 41/2,5 - 2 m
92295
ocynk galwaniczny (gvz)
1 szt
41
41/2,5 - 3 m FUS 41/2,5 - 3 m
77347
ocynk galwaniczny (gvz)
1 szt
41
41/2,5 - 6 m FUS 41/2,5 - 6 m
77537
ocynk galwaniczny (gvz)
1 szt
41

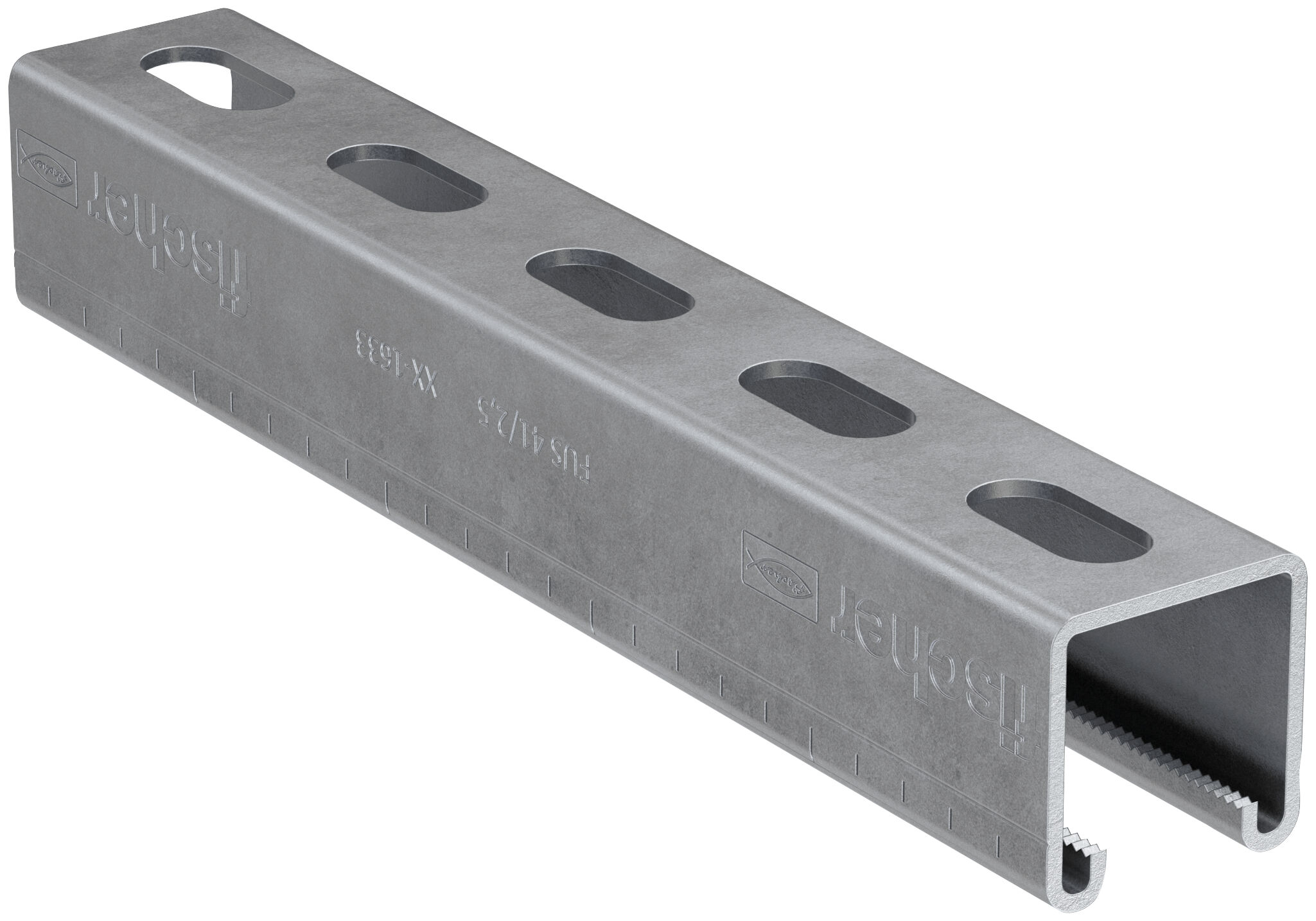

41/2,0 - 3 m hdg FUS 41/2,0 - 3 m hdg
517426
ocynk galwaniczny (gvz)
1 szt
41
41/2,0 - 6 m hdg FUS 41/2,0 - 6 m hdg
537656
ocynk galwaniczny (gvz)
1 szt
41
41/2,0 A2 - 2 m FUS 41/2,0 A2 - 2 m
504468
nierdzewna A2 (A2)
1 szt
41
41/2,0 A2 - 6 m FUS 41/2,0 A2 - 6 m
542736
nierdzewna A2 (A2)
1 szt
41
41/2,0 A4 - 2 m FUS 41/2,0 A4 - 2 m
504474
nierdzewna A4 (A4)
1 szt
41
41/2,0 A4 - 6 m FUS 41/2,0 A4 - 6 m
542739
nierdzewna A4 (A4)
1 szt
41
41/2,0 - 2 m FUS 41/2,0 - 2 m
40390
ocynk galwaniczny (gvz)
1 szt
41
41/2,0 - 3 m FUS 41/2,0 - 3 m
97658
ocynk galwaniczny (gvz)
1 szt
41

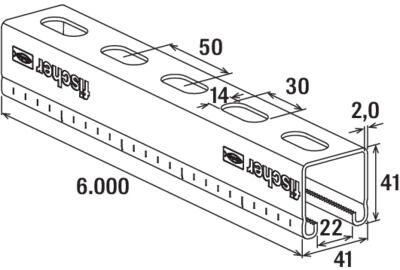

41/2,0 - 6 m FUS 41/2,0 - 6 m
97659
ocynk galwaniczny (gvz)
1 szt
41
41/2,5 - 6 m hdg FUS 41/2,5 - 6 m hdg
537658
ocynk galwaniczny (gvz)
1 szt
41

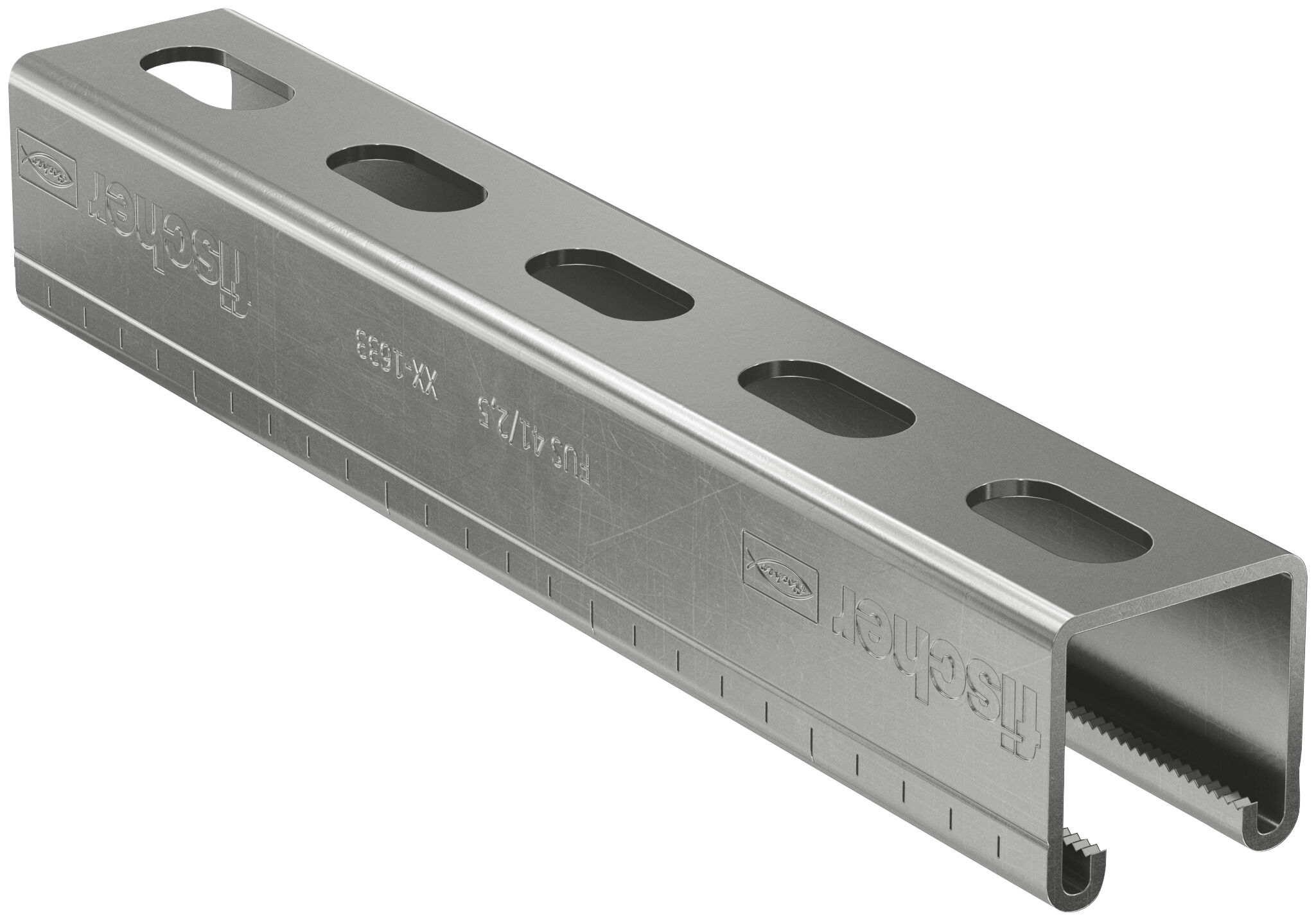

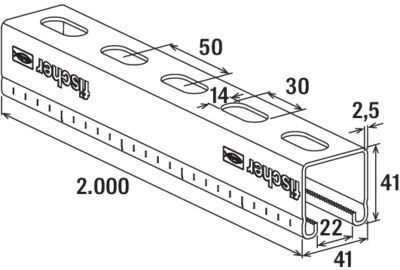

41/2,5 A2 - 2 m FUS 41/2,5 A2 - 2 m
504470
nierdzewna A2 (A2)
1 szt
41
41/2,5 A2 - 6 m FUS 41/2,5 A2 - 6 m
542737
nierdzewna A2 (A2)
1 szt
41
41/2,5 A4 - 2 m FUS 41/2,5 A4 - 2 m
504475
nierdzewna A4 (A4)
1 szt
41
41/2,5 A4 - 6 m FUS 41/2,5 A4 - 6 m
542740
nierdzewna A4 (A4)
1 szt
41

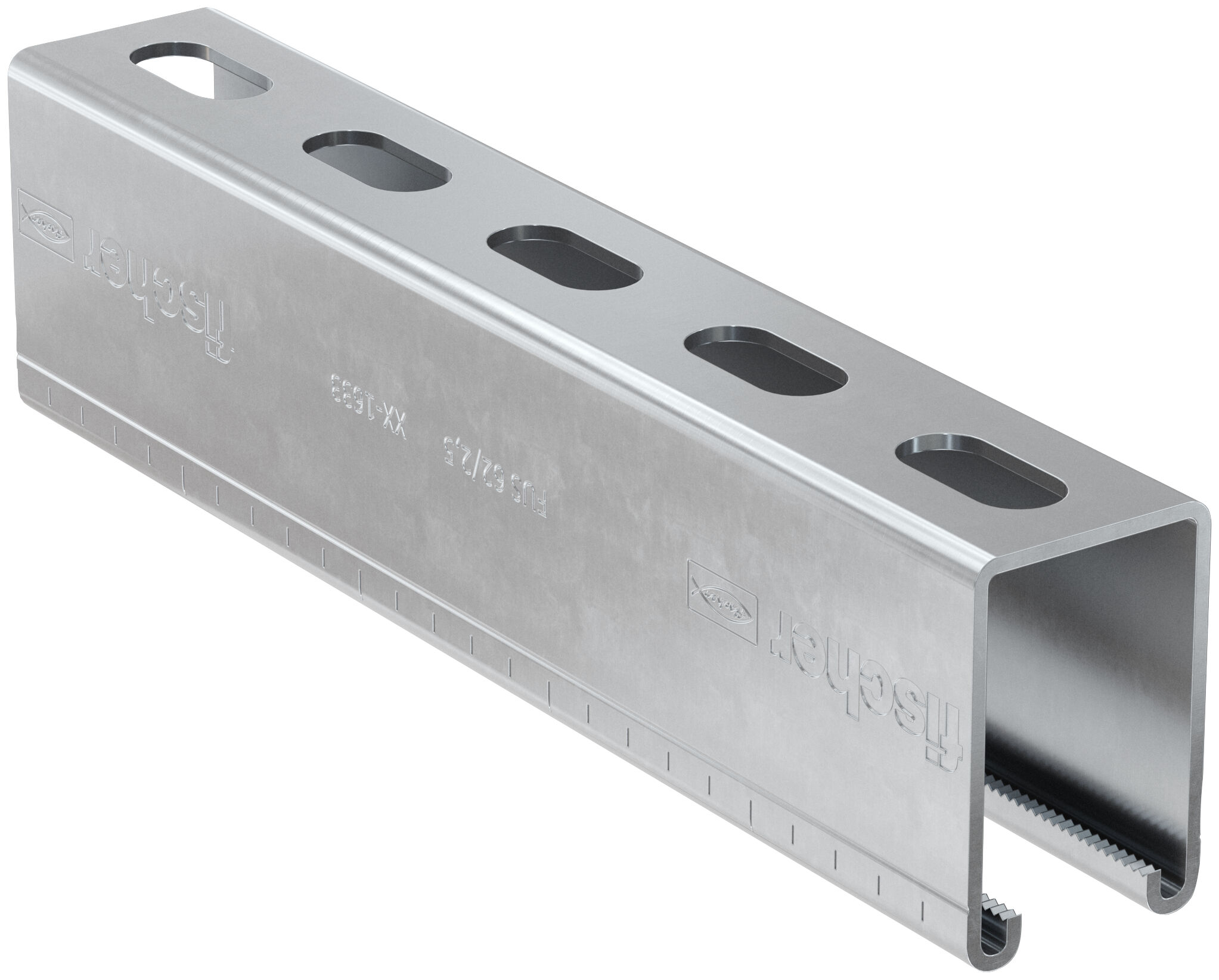

62/2,5 - 6 m FUS 62/2,5 - 6 m
504457
ocynk galwaniczny (gvz)
1 szt
62

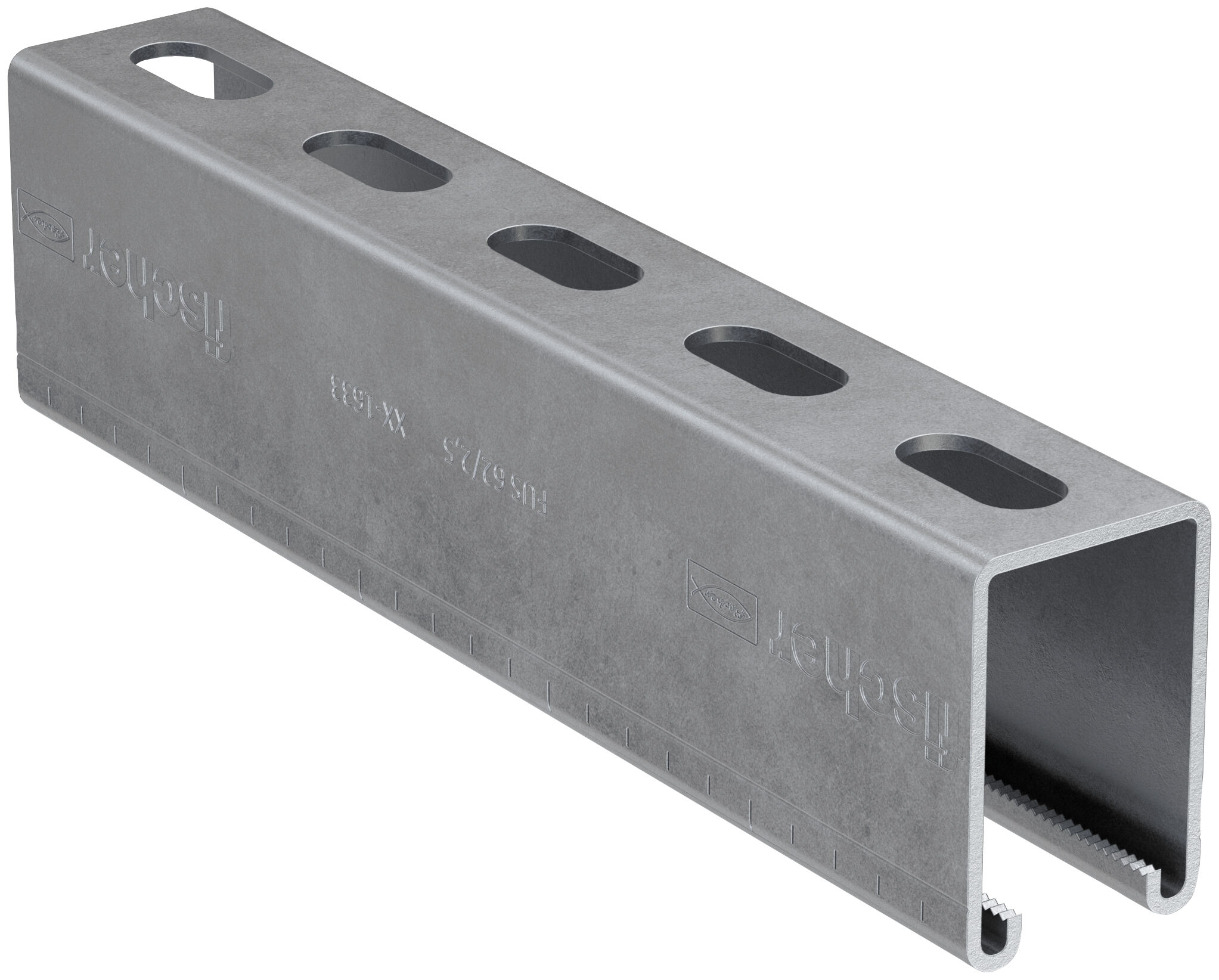

62/2,5 - 3 m hdg FUS 62/2,5 - 3 m hdg
517427
ocynk galwaniczny (gvz)
1 szt
62

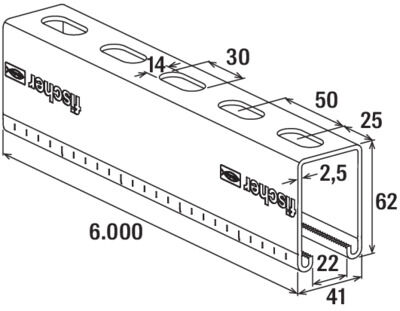

62/2,5 - 6 m hdg FUS 62/2,5 - 6 m hdg
517428
ocynk galwaniczny (gvz)
1 szt
62

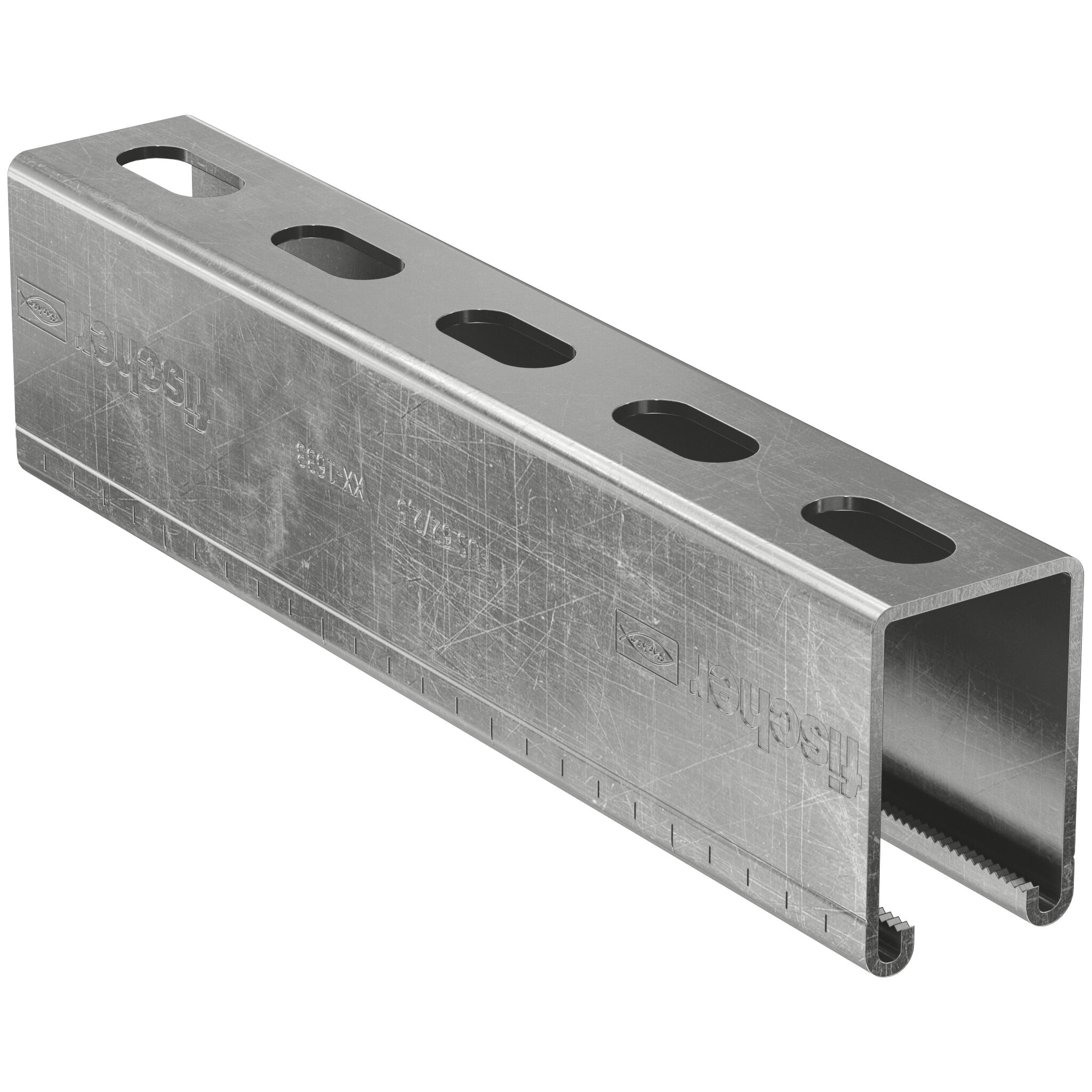

62/2,5 A4 - 6 m FUS 62/2,5 A4 - 6 m
557765
nierdzewna A4 (A4)
1 szt
62

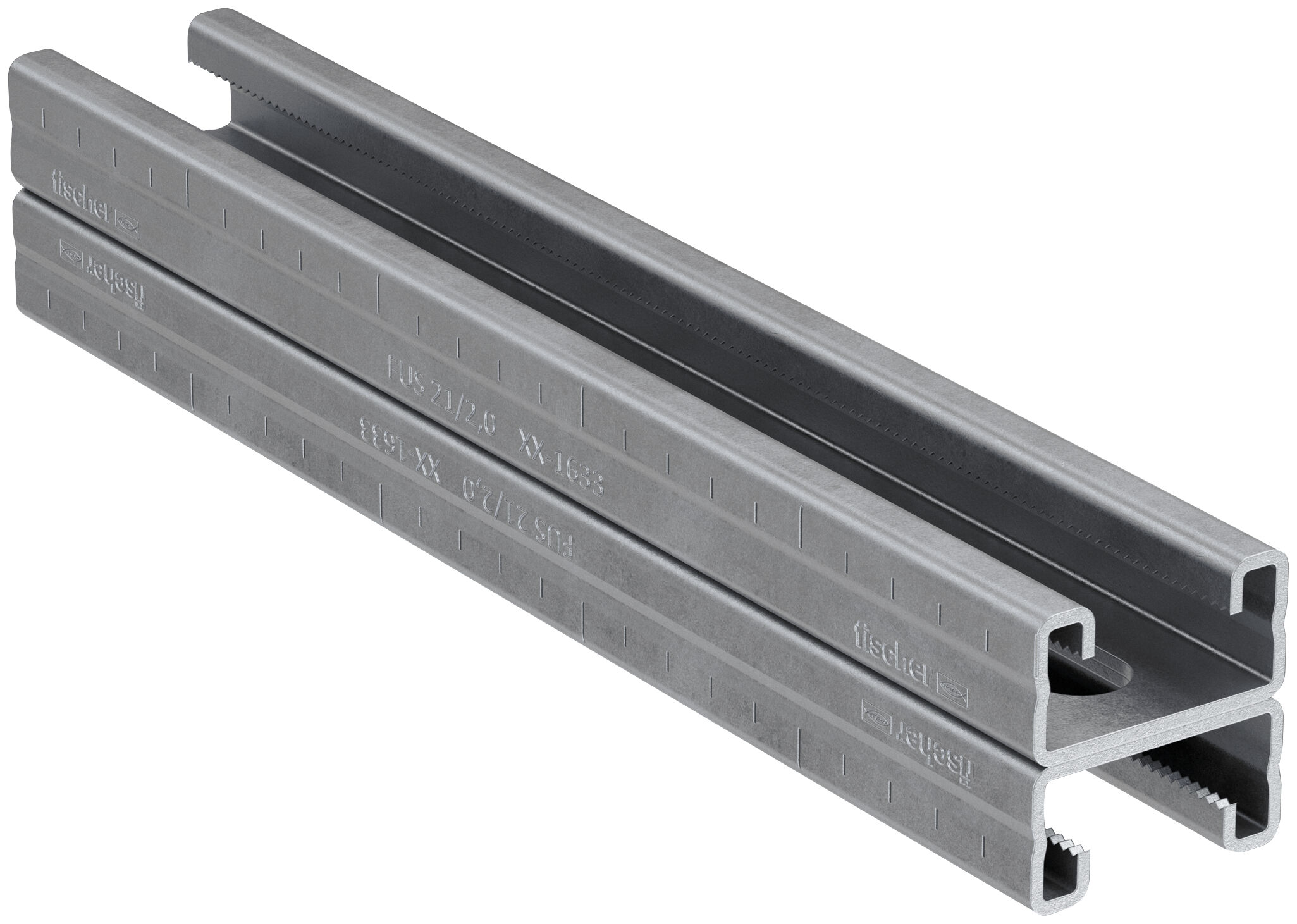

21D/2,0 - 3 m hdg FUS 21D/2,0 - 3 m hdg
537659
ocynk galwaniczny (gvz)
1 szt
—
41D/2,0 - 6 m FUS 41D/2,0 - 6 m
542734
ocynk galwaniczny (gvz)
1 szt
—

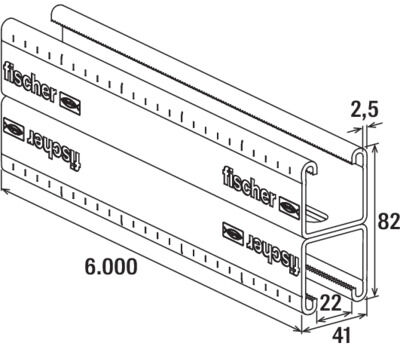

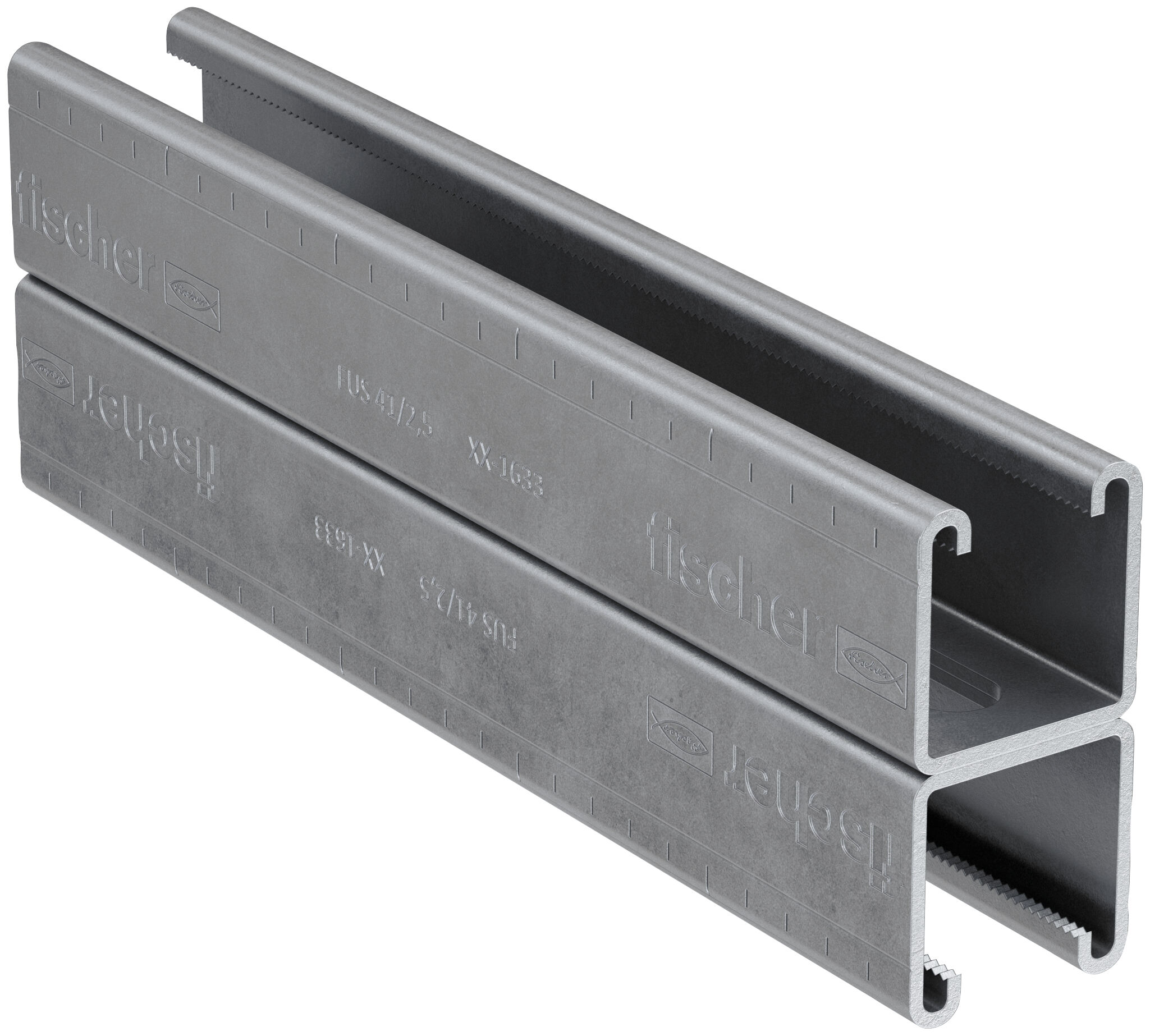

41D/2,5 - 6 m FUS 41D/2,5 - 6 m
504459
ocynk galwaniczny (gvz)
1 szt
—

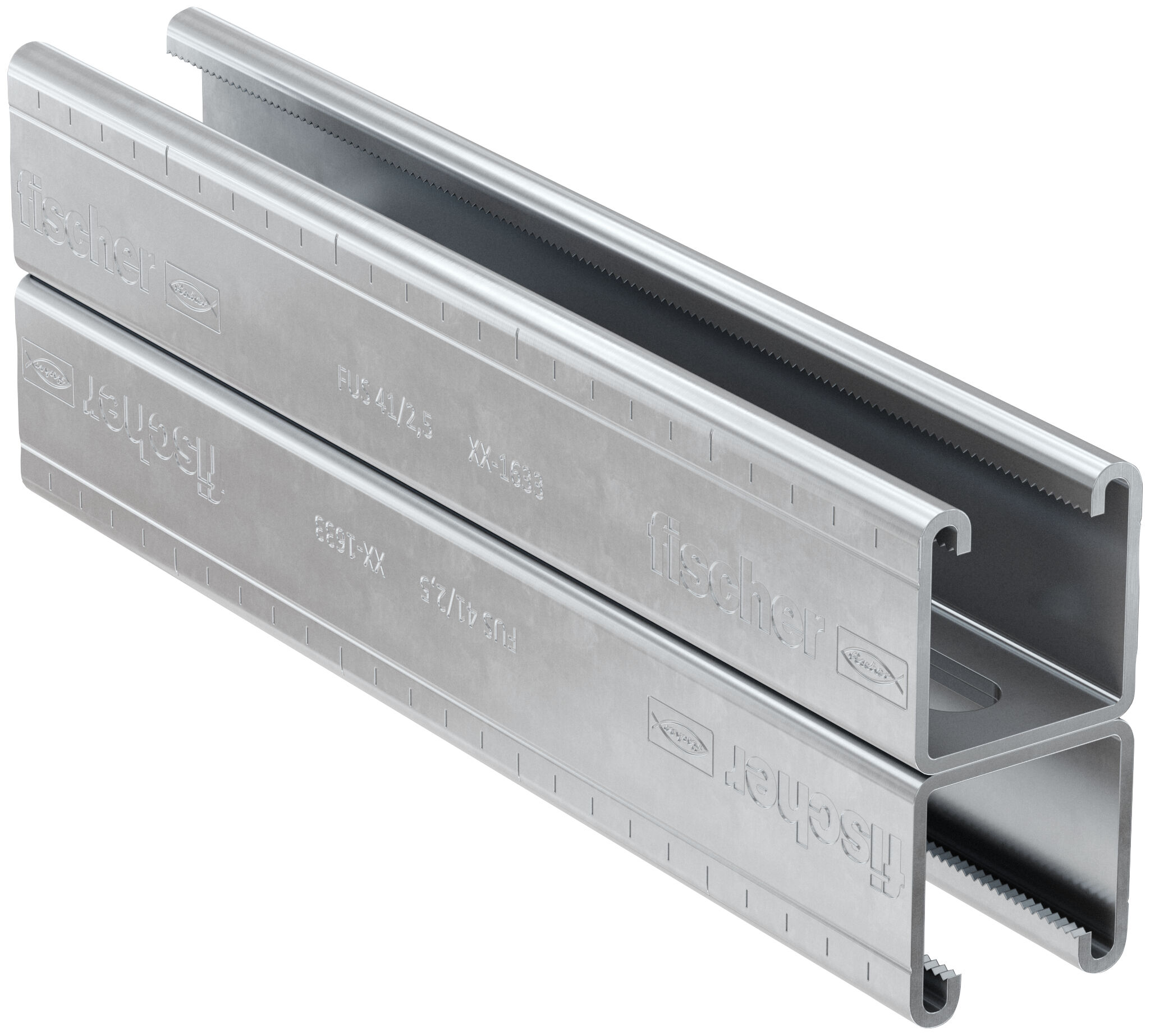

41D/2,5 - 6 m FUS 41D/2,5 - 6 m
537662
ocynk galwaniczny (gvz)
1 szt
—

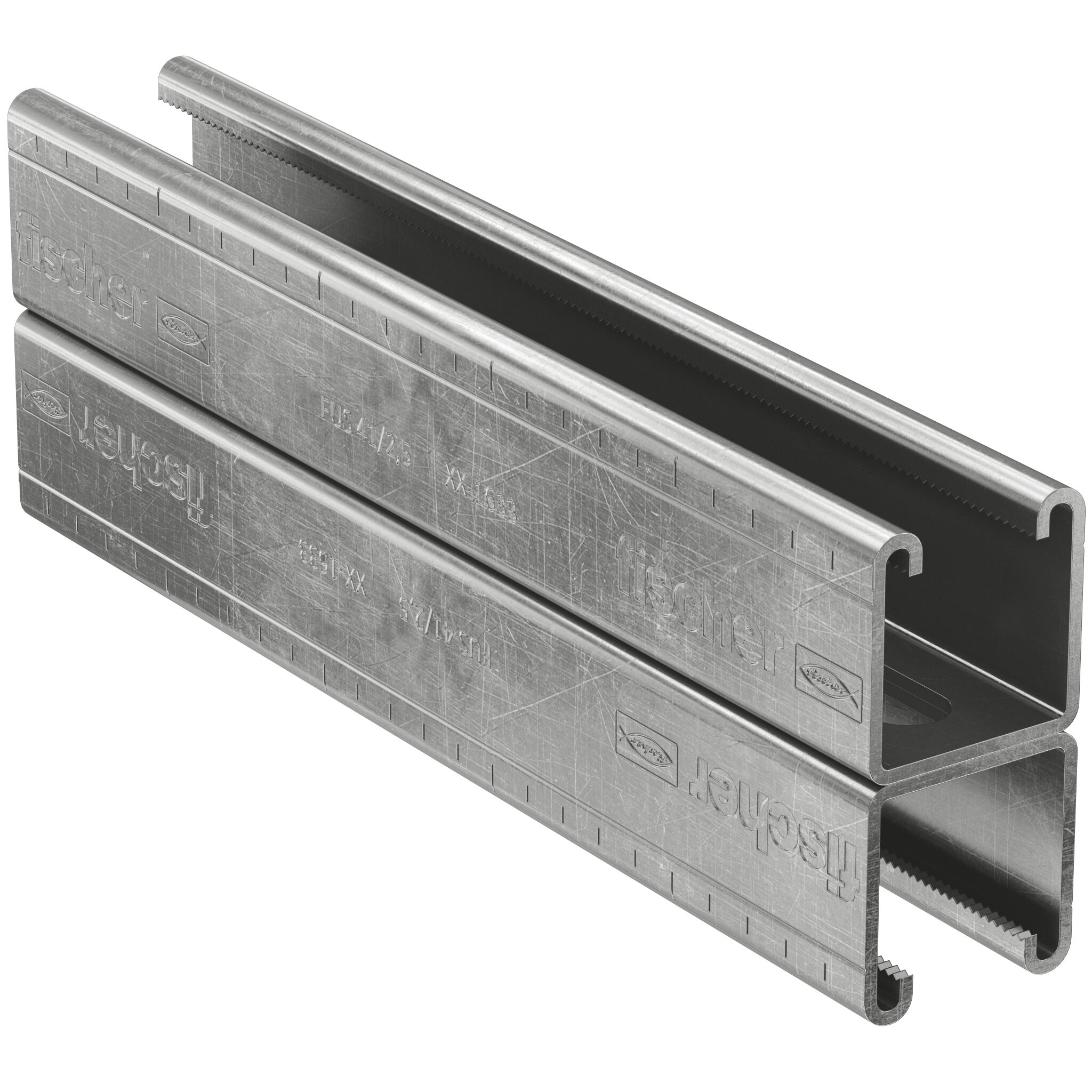

41D/2,5 A4 - 6 m FUS 41D/2,5 A4 - 6 m
562655
nierdzewna A4 (A4)
1 szt
—

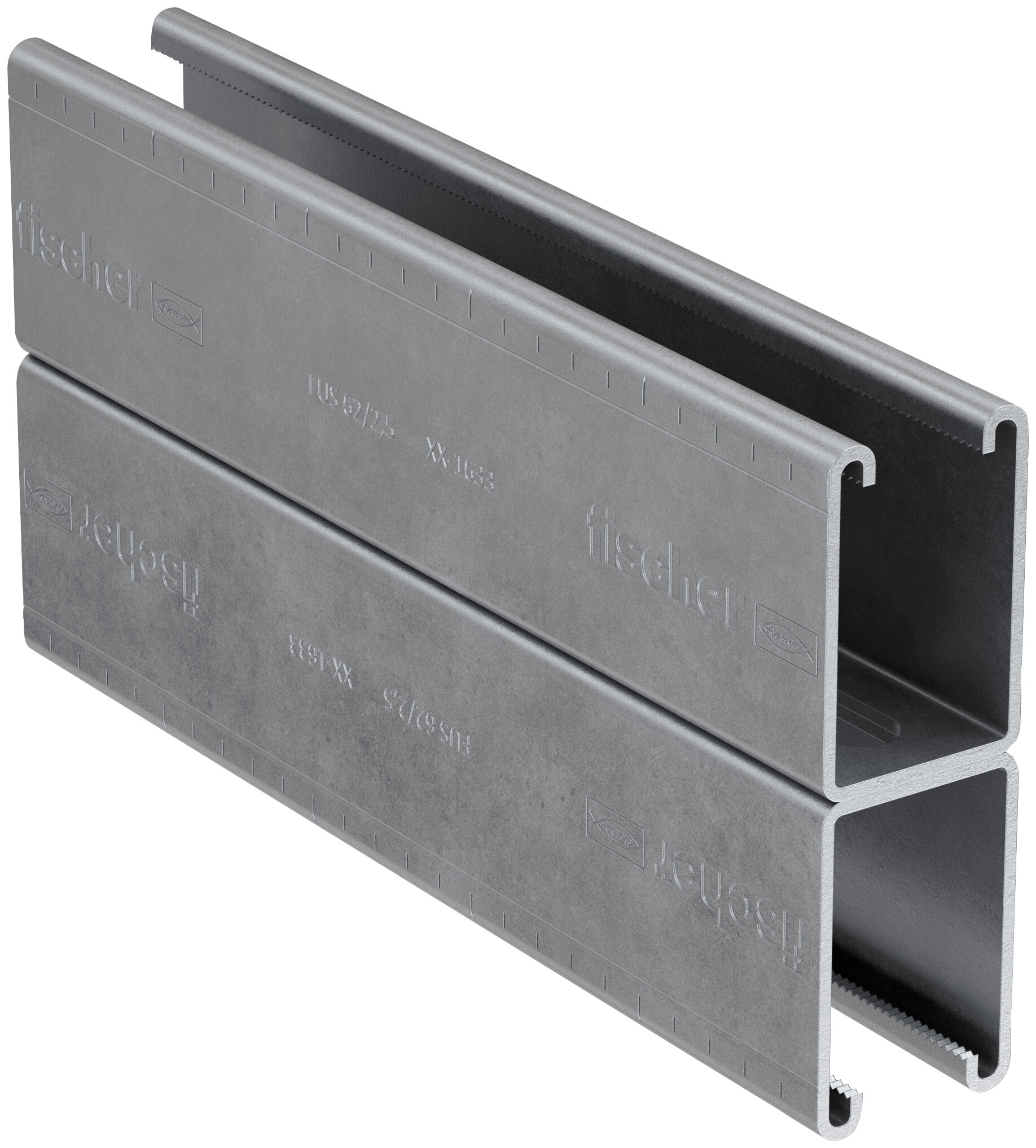

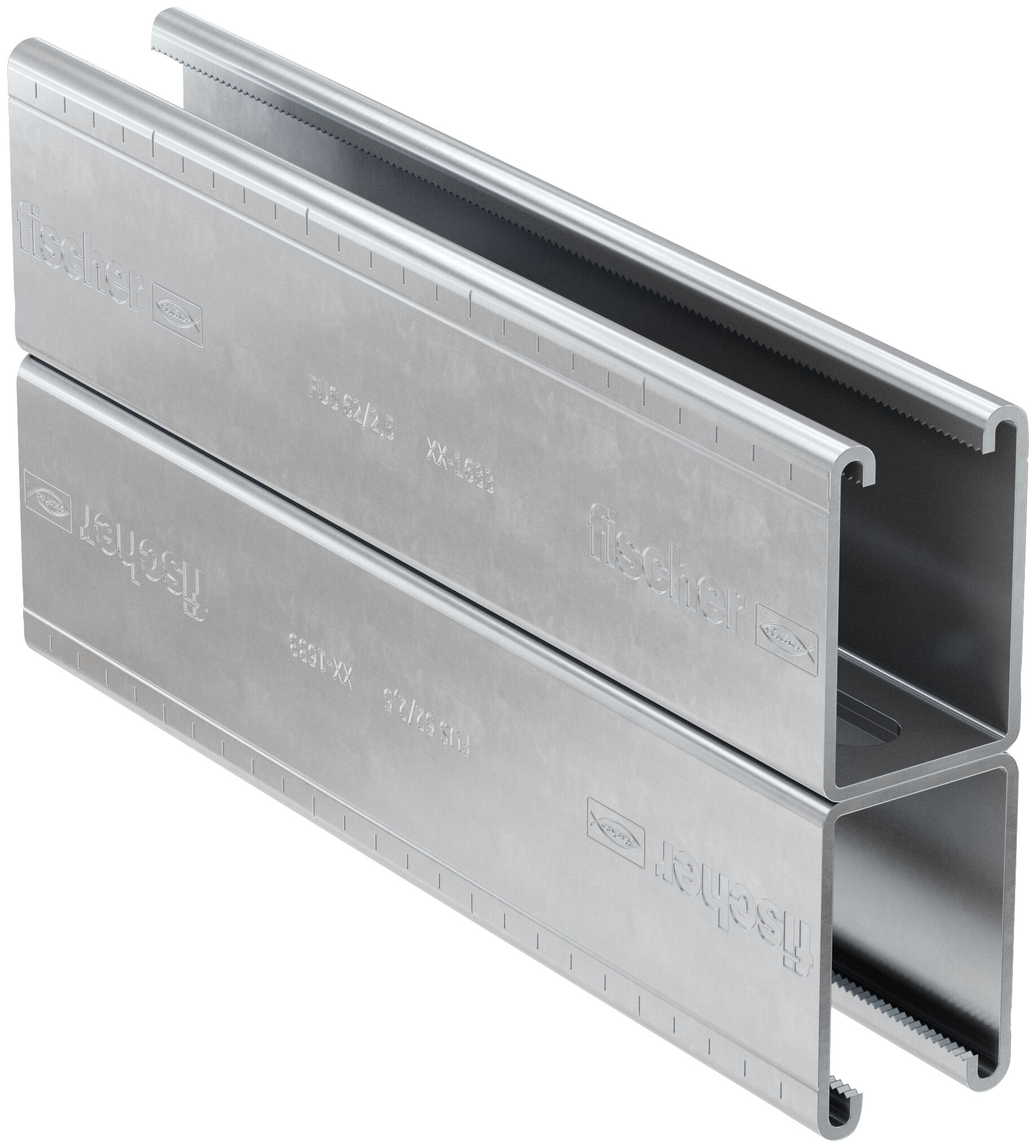

62D/2,5 - 6 m FUS 62D/2,5 - 6 m
504460
ocynk galwaniczny (gvz)
1 szt
—
62D/2,5 - 6 m FUS 62D/2,5 - 6 m
537663
ocynk galwaniczny (gvz)
1 szt
—
03 / Atesty i dokumenty
Dokumentacja techniczna
Oryginalne dokumenty fischer — ETA, DoP, certyfikaty, EPD.
