Kotwa sworzniowa FAZ II Plus
fischer · oryginalne kotwa-sworzniowa-faz-ii-plus
fischer kotwa-sworzniowa-faz-ii-plus

Kotwa sworzniowa FAZ II Plus

Kotwa stalowa fischer FAZ II Plus to mocowanie, które spełnia najwyższe wymagania dzięki swojej wysokiej wytrzymałości na rozciąganie oraz szerokiemu zakresowi zastosowań. Kotwa stalowa umożliwia pewne mocowanie dużych obciążeń w betonie zarysowanym. Kotwa FAZ II Plus charakteryzuje się również łatw...

Średnica
M6–M24
Długość
60–423 mm
Wariantów
42
Tryb: katalog techniczny
Zapytaj o wycenę
Doradca techniczny przygotuje ofertę i pomoże dobrać wariant.
+48 61 810 79 45
Zapytaj o produkt ← Kotwy stalowe
ETA ETA DoP DoP
Opis Warianty 42 Zastosowania 9 Nośność 34 Dokumentacja 14 Akcesoria 6
01 / Opis produktu

Kotwa sworzniowa FAZ II Plus

Kotwa stalowa fischer FAZ II Plus to mocowanie, które spełnia najwyższe wymagania dzięki swojej wysokiej wytrzymałości na rozciąganie oraz szerokiemu zakresowi zastosowań. Kotwa stalowa umożliwia pewne mocowanie dużych obciążeń w betonie zarysowanym. Kotwa FAZ II Plus charakteryzuje się również łatwością i szybkością montażu, dzięki eliminacji konieczności czyszczenia otworów (w zakresie od M8 do M24). Sprawdzony i przetestowany klips rozporowy skutecznie przenosi obciążenie na beton, umożliwiając natychmiastowe obciążenie oraz wysoką nośność, nawet w dynamicznych zastosowaniach. Na przykład, kotwa stalowa doskonale sprawdza się przy mocowaniu balustrad, korytek kablowych, konsol oraz obciążeń dynamicznych, takich jak platformy podnośnikowe, przenośniki taśmowe i pompy.

FAZ II Plus nadaje się do montażu wstępnego i przelotowego, a dzięki długiemu gwintowi idealnie nadaje się również do montażu w pozycji stojącej. Podczas dokręcania, śruba stożkowa jest wciągana do tulei rozporowej i rozszerza ją względem ścianki otworu. Po osiągnięciu wstępnie ustawionego momentu obrotowego kotwa jest ustawiana zgodnie z zatwierdzeniem. W przypadku montażu seryjnego zalecamy użycie narzędzi do osadzania kotew FABS lub FA-ST II. W przypadku obciążeń sejsmicznych szczelinę pierścieniową można wypełnić za pomocą tarczy wypełniającej FFD. W przypadku obciążeń dynamicznych stosuje się dodatkowy "zestaw dynamiczny", który jest wypełniany zaprawą iniekcyjną (wytrzymałość na ściskanie ≥ 50 N/mm², np: FIS V Plus, FIS EM Plus, FIS HB lub FIS SB) po instalacji.

  • Szybszy i łatwiejszy montaż bez konieczności czyszczenia otworu (M8-M24).
  • Liczne aprobaty na różne podłoża (beton C12/15-C80/90, beton włóknisty) , pełna cegła silikatowa) zwiększają liczbę zastosowań i obszary zastosowań.
  • Dzięki nowej ocenie (ETA) zdecydowanie wzrasta wytrzymałość na rozciąganie. W rezultacie potrzeba mniej punktów mocowania i kotew.
  • Nowa ETA potwierdza zastosowanie FAZ II Plus do obciążeń dynamicznych dla średnic M16-M24.
  • Szybki proces montażu FAZ II Plus zapewnia wydajne rozwiązanie mocujące do zastosowań dynamicznych z niskimi cyklami obciążenia (M16-24) z natychmiast obciążalnym punktem mocowania.
  • Ocena ETA wraz z innymi raportami z badań (RWS, ZTV, ETK), zapewnia wysokie nośności w przypadku pożaru.
  • Niezależna ocena zewnętrzna potwierdza żywotność zakotwień do 120 lat. Dzięki temu FAZ II Plus przetrwa całe stulecie i doskonale nadaje się do dużych, wieloletnich projektów budowlanych (M10-M16).
  • FAZ II Plus umożliwia absorpcję wysokich obciążeń sejsmicznych kategorii C1 i C2 dla średnic M10-M24 z i bez użycia tarczy wypełniającej FFD podczas instalacji.
  • Zmienne głębokości zakotwienia umożliwiają dopasowanie do obciążeń z milimetrową dokładnością.
  • Pierwszy kotwa sworzniowa M6 z opcją oceny ETA 1, zapewnia bezpieczne i zatwierdzone zakotwienie.
02 / Warianty wymiarowe

Tabela wymiarów

42 wariantów · 80 dostępnych SKU

Filtruj wymiar: wymiary w mm
Foto Kod / Oznaczenie Nr art. Wykonanie Opak. Ø nom. (mm) Długość całk. (mm) Gwint Ø wiertła (mm) Min. osadzenie (mm) Zakres mocowania (mm) Klucz (mm)
6/10

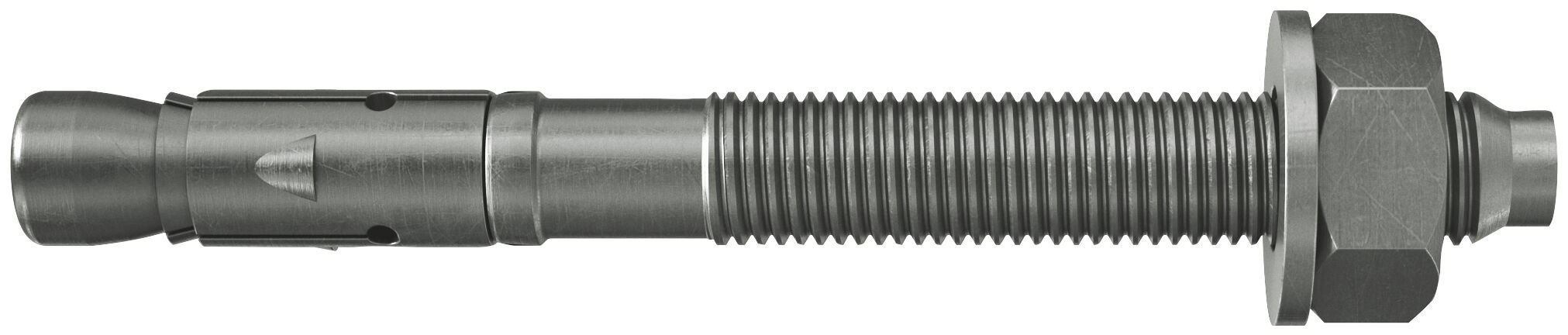

FAZ II Plus 6/10		 564607 nierdzewna A4 (R) 50 szt 6 65 M6 x 25 6 60 10 10
6/10

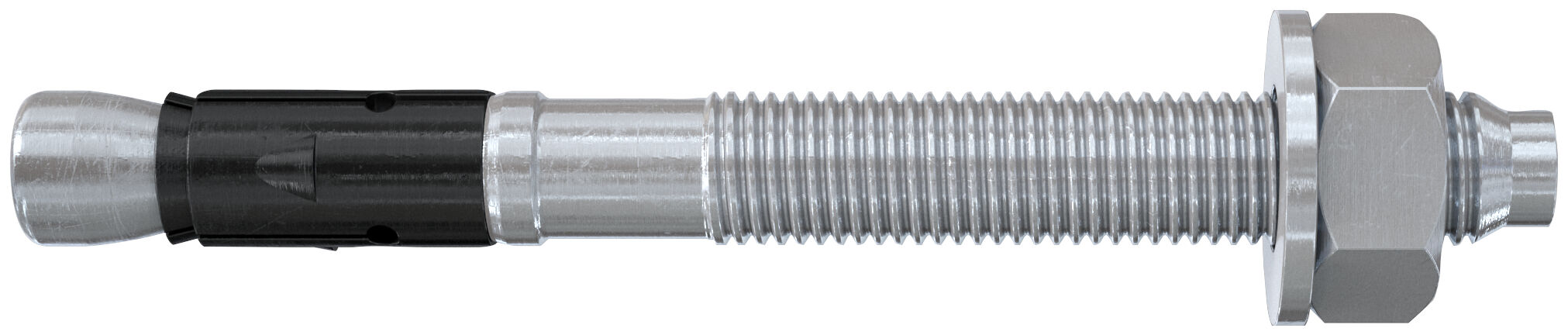

FAZ II Plus 6/10		 564572 ocynk galwaniczny (gvz) 50 szt 6 65 M6 x 25 6 60 10 10
6/20
FAZ II Plus 6/20		 564608 nierdzewna A4 (R) 50 szt 6 75 M6 x 35 6 70 20 10
6/20
FAZ II Plus 6/20		 564573 ocynk galwaniczny (gvz) 50 szt 6 75 M6 x 35 6 70 20 10
8/50
FAZ II Plus 8/50		 564611 nierdzewna A4 (R) 50 szt 8 115 M8 x 78 8 105 50–60 13
8/50
FAZ II Plus 8/50		 564576 ocynk galwaniczny (gvz) 50 szt 8 115 M8 x 78 8 105 50–60 13
8/100
FAZ II Plus 8/100		 564577 ocynk galwaniczny (gvz) 25 szt 8 165 M8 x 128 8 155 100–110 13
8/160
FAZ II Plus 8/160		 564578 ocynk galwaniczny (gvz) 20 szt 8 225 M8 x 100 8 215 160–170 13
8/10

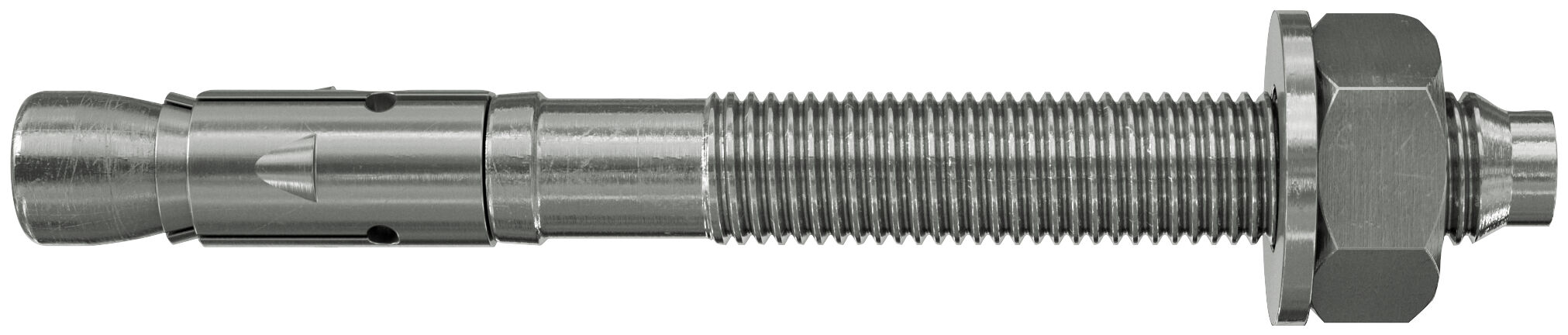

FAZ II Plus 8/10		 564635 HCR stal odporna na korozję (HCR) 10 szt 8 75 M8 x 38 8 65 10–20 13
8/10
FAZ II Plus 8/10		 564609 nierdzewna A4 (R) 50 szt 8 75 M8 x 38 8 65 10–20 13
8/10
FAZ II Plus 8/10		 564574 ocynk galwaniczny (gvz) 50 szt 8 75 M8 x 38 8 65 10–20 13
8/30
FAZ II Plus 8/30		 564636 HCR stal odporna na korozję (HCR) 10 szt 8 95 M8 x 58 8 85 30–40 13
8/30
FAZ II Plus 8/30		 564610 nierdzewna A4 (R) 50 szt 8 95 M8 x 58 8 85 30–40 13
8/30
FAZ II Plus 8/30		 564575 ocynk galwaniczny (gvz) 50 szt 8 95 M8 x 58 8 85 30–40 13
10/20
FAZ II Plus 10/20		 564613 nierdzewna A4 (R) 50 szt 10 105 M10 x 63 10 95 20–40 17
10/20
FAZ II Plus 10/20		 564580 ocynk galwaniczny (gvz) 25 szt 10 105 M10 x 63 10 95 20–40 17
10/30
FAZ II Plus 10/30		 564639 HCR stal odporna na korozję (HCR) 10 szt 10 115 M10 x 73 10 105 30–50 17
10/30
FAZ II Plus 10/30		 564614 nierdzewna A4 (R) 50 szt 10 115 M10 x 73 10 105 30–50 17
10/30
FAZ II Plus 10/30		 564581 ocynk galwaniczny (gvz) 25 szt 10 115 M10 x 73 10 105 30–50 17
10/50
FAZ II Plus 10/50		 564615 nierdzewna A4 (R) 20 szt 10 135 M10 x 93 10 125 50–70 17
10/50
FAZ II Plus 10/50		 564582 ocynk galwaniczny (gvz) 20 szt 10 135 M10 x 93 10 125 50–70 17
10/80
FAZ II Plus 10/80		 564583 ocynk galwaniczny (gvz) 20 szt 10 165 M10 x 123 10 155 80–100 17
10/100
FAZ II Plus 10/100		 564617 nierdzewna A4 (R) 20 szt 10 185 M10 x 143 10 175 100–120 17
10/100
FAZ II Plus 10/100		 564584 ocynk galwaniczny (gvz) 20 szt 10 185 M10 x 143 10 175 100–120 17
10/160
FAZ II Plus 10/160		 564618 nierdzewna A4 (R) 20 szt 10 245 M10 x 193 10 235 160–180 17
10/160
FAZ II Plus 10/160		 564585 ocynk galwaniczny (gvz) 20 szt 10 245 M10 x 193 10 235 160–180 17
10/10
FAZ II Plus 10/10		 564638 HCR stal odporna na korozję (HCR) 10 szt 10 95 M10 x 53 10 85 10–30 17
10/10
FAZ II Plus 10/10		 564612 nierdzewna A4 (R) 50 szt 10 95 M10 x 53 10 85 10–30 17
10/10
FAZ II Plus 10/10		 564579 ocynk galwaniczny (gvz) 50 szt 10 95 M10 x 53 10 85 10–30 17
12/10
FAZ II Plus 12/10		 564640 HCR stal odporna na korozję (HCR) 10 szt 12 110 M12 x 61 12 100 10–30 19
12/10
FAZ II Plus 12/10		 564619 nierdzewna A4 (R) 20 szt 12 110 M12 x 61 12 100 10–30 19
12/10
FAZ II Plus 12/10		 564586 ocynk galwaniczny (gvz) 20 szt 12 110 M12 x 61 12 100 10–30 19
12/20
FAZ II Plus 12/20		 564620 nierdzewna A4 (R) 20 szt 12 120 M12 x 71 12 110 20–40 19
12/20
FAZ II Plus 12/20		 564587 ocynk galwaniczny (gvz) 20 szt 12 120 M12 x 71 12 110 20–40 19
12/30
FAZ II Plus 12/30		 564641 HCR stal odporna na korozję (HCR) 10 szt 12 130 M12 x 81 12 120 30–50 19
12/30
FAZ II Plus 12/30		 564621 nierdzewna A4 (R) 20 szt 12 130 M12 x 81 12 120 30–50 19
12/30
FAZ II Plus 12/30		 564588 ocynk galwaniczny (gvz) 20 szt 12 130 M12 x 81 12 120 30–50 19
12/50
FAZ II Plus 12/50		 564622 nierdzewna A4 (R) 20 szt 12 150 M12 x 101 12 140 50–70 19
12/50
FAZ II Plus 12/50		 564589 ocynk galwaniczny (gvz) 20 szt 12 150 M12 x 101 12 140 50–70 19
12/80
FAZ II Plus 12/80		 564590 ocynk galwaniczny (gvz) 20 szt 12 180 M12 x 131 12 170 80–100 19
12/100
FAZ II Plus 12/100		 564624 nierdzewna A4 (R) 20 szt 12 200 M12 x 151 12 190 100–120 19
12/100
FAZ II Plus 12/100		 564591 ocynk galwaniczny (gvz) 20 szt 12 200 M12 x 151 12 190 100–120 19
12/160
FAZ II Plus 12/160		 564625 nierdzewna A4 (R) 20 szt 12 260 M12 x 186 12 250 160–180 19
12/160
FAZ II Plus 12/160		 564592 ocynk galwaniczny (gvz) 10 szt 12 260 M12 x 186 12 250 160–180 19
12/200
FAZ II Plus 12/200		 564593 ocynk galwaniczny (gvz) 10 szt 12 300 M12 x 186 12 290 200–220 19
16/5
FAZ II Plus 16/5		 564626 nierdzewna A4 (R) 20 szt 16 128 M16 x 64 16 115 5–25 24
16/5
FAZ II Plus 16/5		 564594 ocynk galwaniczny (gvz) 10 szt 16 128 M16 x 64 16 115 5–25 24
16/25
FAZ II Plus 16/25		 564642 HCR stal odporna na korozję (HCR) 10 szt 16 148 M16 x 84 16 135 25–45 24
16/25
FAZ II Plus 16/25		 564627 nierdzewna A4 (R) 20 szt 16 148 M16 x 84 16 135 25–45 24
16/25
FAZ II Plus 16/25		 564595 ocynk galwaniczny (gvz) 10 szt 16 148 M16 x 84 16 135 25–45 24
16/50
FAZ II Plus 16/50		 564643 HCR stal odporna na korozję (HCR) 10 szt 16 173 M16 x 109 16 160 50–70 24
16/50
FAZ II Plus 16/50		 564628 nierdzewna A4 (R) 20 szt 16 173 M16 x 109 16 160 50–70 24
16/50
FAZ II Plus 16/50		 564596 ocynk galwaniczny (gvz) 10 szt 16 173 M16 x 109 16 160 50–70 24
16/100
FAZ II Plus 16/100		 564630 nierdzewna A4 (R) 10 szt 16 223 M16 x 159 16 210 100–120 24
16/100
FAZ II Plus 16/100		 564597 ocynk galwaniczny (gvz) 10 szt 16 223 M16 x 159 16 210 100–120 24
16/160
FAZ II Plus 16/160		 564598 ocynk galwaniczny (gvz) 10 szt 16 283 M16 x 189 16 270 160–180 24
16/200
FAZ II Plus 16/200		 564599 ocynk galwaniczny (gvz) 10 szt 16 323 M16 x 189 16 310 200–220 24
16/250
FAZ II Plus 16/250		 564600 ocynk galwaniczny (gvz) 10 szt 16 373 M16 x 100 16 360 250–270 24
16/300
FAZ II Plus 16/300		 564601 ocynk galwaniczny (gvz) 10 szt 16 423 M16 x 100 16 410 300–320 24
20/30
FAZ II Plus 20/30		 564631 nierdzewna A4 (R) 4 szt 20 172 M20 x 54 20 155 30 30
20/30
FAZ II Plus 20/30		 564602 ocynk galwaniczny (gvz) 5 szt 20 172 M20 x 54 20 155 30 30
20/60
FAZ II Plus 20/60		 564632 nierdzewna A4 (R) 4 szt 20 202 M20 x 84 20 185 60 30
20/60
FAZ II Plus 20/60		 564603 ocynk galwaniczny (gvz) 5 szt 20 202 M20 x 84 20 185 60 30
20/160
FAZ II Plus 20/160		 564604 ocynk galwaniczny (gvz) 5 szt 20 302 M20 x 100 20 285 160 30
24/30
FAZ II Plus 24/30		 564633 nierdzewna A4 (R) 4 szt 24 205 M24 x 58 24 185 30 36
24/30
FAZ II Plus 24/30		 564605 ocynk galwaniczny (gvz) 5 szt 24 205 M24 x 58 24 185 30 36
24/60
FAZ II Plus 24/60		 564634 nierdzewna A4 (R) 4 szt 24 235 M24 x 88 24 215 60 36
24/60
FAZ II Plus 24/60		 564606 ocynk galwaniczny (gvz) 5 szt 24 235 M24 x 88 24 215 60 36
10/70
FAZ II Plus 10/70		 564616 nierdzewna A4 (R) 20 szt 10 155 M10 x 113 10 145 70–90 17
12/60
FAZ II Plus 12/60		 564623 nierdzewna A4 (R) 20 szt 12 160 M12 x 111 12 150 60–80 19
8/5 K

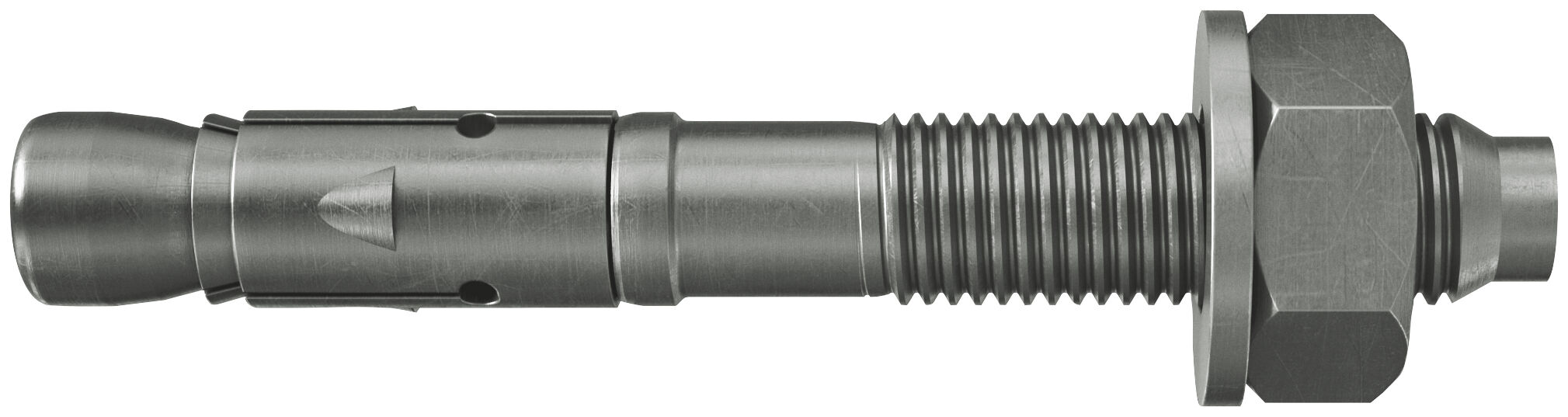

FAZ II Plus 8/5 K		 564676 nierdzewna A4 (R) 50 szt 8 60 M8 x 23 8 45 — 13
8/5 K

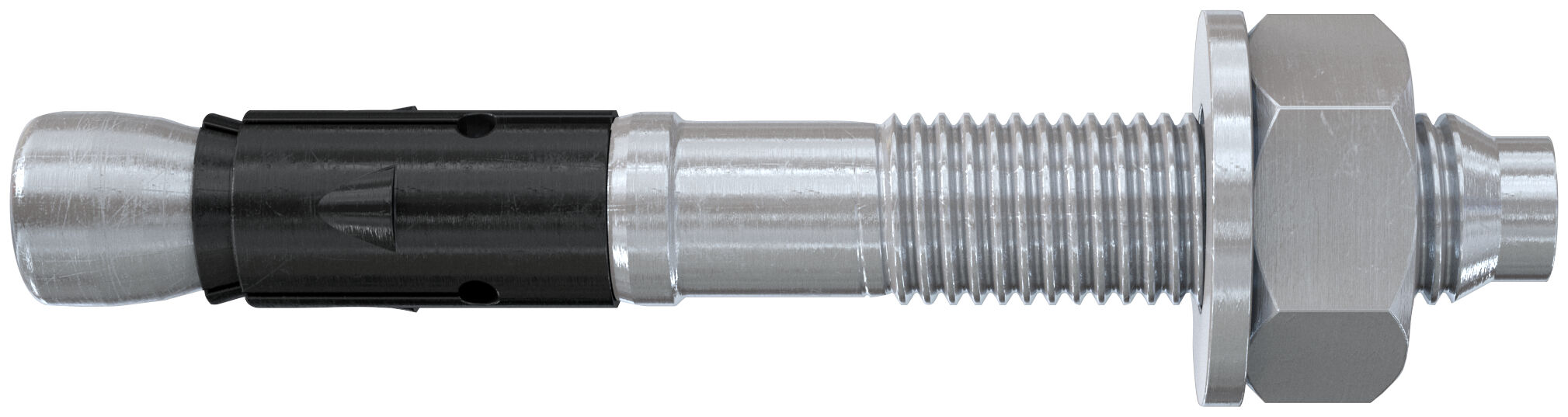

FAZ II Plus 8/5 K		 564671 ocynk galwaniczny (gvz) 50 szt 8 60 M8 x 23 8 45 — 13
10/10 K
FAZ II Plus 10/10 K		 564677 nierdzewna A4 (R) 50 szt 10 75 M10 x 33 10 65 — 17
10/10 K
FAZ II Plus 10/10 K		 564672 ocynk galwaniczny (gvz) 50 szt 10 75 M10 x 33 10 65 — 17
10/20 K
FAZ II Plus 10/20 K		 564678 nierdzewna A4 (R) 50 szt 10 85 M10 x 43 10 75 — 17
10/20 K
FAZ II Plus 10/20 K		 564673 ocynk galwaniczny (gvz) 25 szt 10 85 M10 x 43 10 75 — 17
12/10 K
FAZ II Plus 12/10 K		 564679 nierdzewna A4 (R) 20 szt 12 90 M12 x 41 12 80 — 19
12/10 K
FAZ II Plus 12/10 K		 564674 ocynk galwaniczny (gvz) 20 szt 12 90 M12 x 41 12 80 — 19
12/20 K
FAZ II Plus 12/20 K		 564680 nierdzewna A4 (R) 20 szt 12 100 M12 x 51 12 90 — 19
12/20 K
FAZ II Plus 12/20 K		 564675 ocynk galwaniczny (gvz) 20 szt 12 100 M12 x 51 12 90 — 19
03 / Zastosowania

Przykłady zastosowań

Typowe miejsca i konstrukcje, w których stosuje się Kotwa sworzniowa FAZ II Plus.

01 Konstrukcje stalowe

Konstrukcje stalowe

02 Konsole

Konsole

03 Pompy

Pompy

04 Drabiny

Drabiny

05 Korytka kablowe

Korytka kablowe

06 Maszyny

Maszyny

07 Klatki schodowe

Klatki schodowe

08 Fasady

Fasady

09 Konstrukcje drewniane

Konstrukcje drewniane

04 / Nośność dopuszczalna

Tabela nośności (ETA)

Nperm — wyciąganie, Vperm — ścinanie [kN]. Wartości wg ETA dla betonu C20/25.

FAZ II Plus 10
Materiał Klasa betonu hef (mm) hmin (mm) Minst (Nm) Nperm zarys. (kN) Vperm zarys. (kN) Nperm niezarys. (kN) Vperm niezarys. (kN) smin (mm) cmin (mm)
R C20/25 40 80 45 4.1 10.8 5.9 15.1 40 45
R C20/25 60 100 45 6.2 15.1 9.5 15.1 40 45
R C20/25 100 150 45 6.2 15.1 9.5 15.1 40 45
GVZ C20/25 40 80 45 4.1 10.8 5.9 15 40 45
GVZ C20/25 60 100 45 6.2 15 9.5 15 40 45
GVZ C20/25 100 150 45 6.2 15 9.5 15 40 45
FAZ II Plus 12
Materiał Klasa betonu hef (mm) hmin (mm) Minst (Nm) Nperm zarys. (kN) Vperm zarys. (kN) Nperm niezarys. (kN) Vperm niezarys. (kN) smin (mm) cmin (mm)
R C20/25 50 100 60 5.8 18 8.3 24.1 50 55
R C20/25 70 120 60 9.5 24.1 10.5 24.1 50 55
R C20/25 125 190 60 9.5 24.1 10.5 24.1 50 55
GVZ C20/25 50 100 60 5.8 18 8.3 21.1 50 55
GVZ C20/25 70 120 60 9.5 21.1 10.5 21.1 50 55
GVZ C20/25 125 190 60 9.5 21.1 10.5 21.1 50 55
FAZ II Plus 16
Materiał Klasa betonu hef (mm) hmin (mm) Minst (Nm) Nperm zarys. (kN) Vperm zarys. (kN) Nperm niezarys. (kN) Vperm niezarys. (kN) smin (mm) cmin (mm)
R C20/25 65 140 110 8.6 27.5 12.3 39.3 65 65
R C20/25 85 140 110 12.9 40.6 18.4 40.6 65 65
R C20/25 160 240 110 12.9 40.6 18.4 40.6 65 65
GVZ C20/25 65 140 110 8.6 27.5 12.3 39.1 65 65
GVZ C20/25 85 140 110 12.9 39.1 18.4 39.1 65 65
GVZ C20/25 160 240 110 12.9 39.1 18.4 39.1 65 65

+ 4 kolejnych zestawów. Pełna tabela nośności dostępna w dokumentach ETA/DoP poniżej.

Dane orientacyjne dla celów projektowych i montażowych — wartości wiążące należy każdorazowo zweryfikować w ocenie technicznej (ETA/DoP).

05 / Atesty i dokumenty

Dokumentacja techniczna

Oryginalne dokumenty fischer — ETA, DoP, certyfikaty, EPD.

PDF
ETA Certification Document
ETA ETA-19/0520 2023
PDF
ETA Certification Document
ETA ETA-20/0897 2023
PDF
DOP - Declaration of Performance
DoP DoP No. 0334 2023
PDF
DOP - Declaration of Performance
DoP DoP No. 0337 2023
PDF
Factory Mutual
FM 3023222
PDF
ICC Certification
ICC ESR-2948 2026
PDF
Swiss shock certifcate
Swiss shock certifcate BZS D 23-607 2023
PDF
EPD - Environmental Product Declaration
EPD - Environmental Product Declaration EPD-Kiwa-EE-181454-EN 2024
PDF
EPD - Environmental Product Declaration
EPD - Environmental Product Declaration EPD-Kiwa-EE-181455-EN 2024
PDF
EPD - Environmental Product Declaration
EPD - Environmental Product Declaration EPD-Kiwa-EE-181456-EN 2024
PDF
EPD - Environmental Product Declaration
Environmental Product Declaration EPD-Kiwa-EE-181454-EN 2024
PDF
Swiss shock certifcate
Swiss Shock Approval BZS D 23-607 2023
PDF
EPD - Environmental Product Declaration
Environmental Product Declaration EPD-Kiwa-EE-181455-EN 2024
PDF
EPD - Environmental Product Declaration
Environmental Product Declaration EPD-Kiwa-EE-181456-EN 2024
06 / Polecane akcesoria

Akcesoria i produkty powiązane

Wiertła, narzędzia montażowe i produkty, które dobrze pasują do Kotwa sworzniowa FAZ II Plus.

Polecane
Narzędzie do ustawiania kotew śrubowych FA-ST II
fischer · oryginalne zdjęcie
narzedzie-do-ustawiania-kotew-srubowych-fa-st-ii

Narzędzie do ustawiania kotew śrubowych FA-ST II

marka: fischer
Karta katalogowa
Polecane
Zestaw dynamiczny
fischer · oryginalne zdjęcie
zestaw-dynamiczny

Zestaw dynamiczny

marka: fischer
Karta katalogowa
Narzędzie
Pompka
fischer · oryginalne zdjęcie
pompka

Pompka

marka: fischer
Karta katalogowa
Narzędzie
Osadzak do kotew sworzniowych FABS
fischer · oryginalne zdjęcie
osadzak-do-kotew-sworzniowych-fabs

Osadzak do kotew sworzniowych FABS

marka: fischer
Karta katalogowa
Wiertło
Wiertło udarowe Quattric II
fischer · oryginalne zdjęcie
wiertlo-udarowe-quattric-ii

Wiertło udarowe Quattric II

marka: fischer
Karta katalogowa
Wiertło
Wiertło SDS Plus II Pointer
fischer · oryginalne zdjęcie
wiertlo-sds-plus-ii-pointer

Wiertło SDS Plus II Pointer

marka: fischer
Karta katalogowa
