01 / Opis produktu

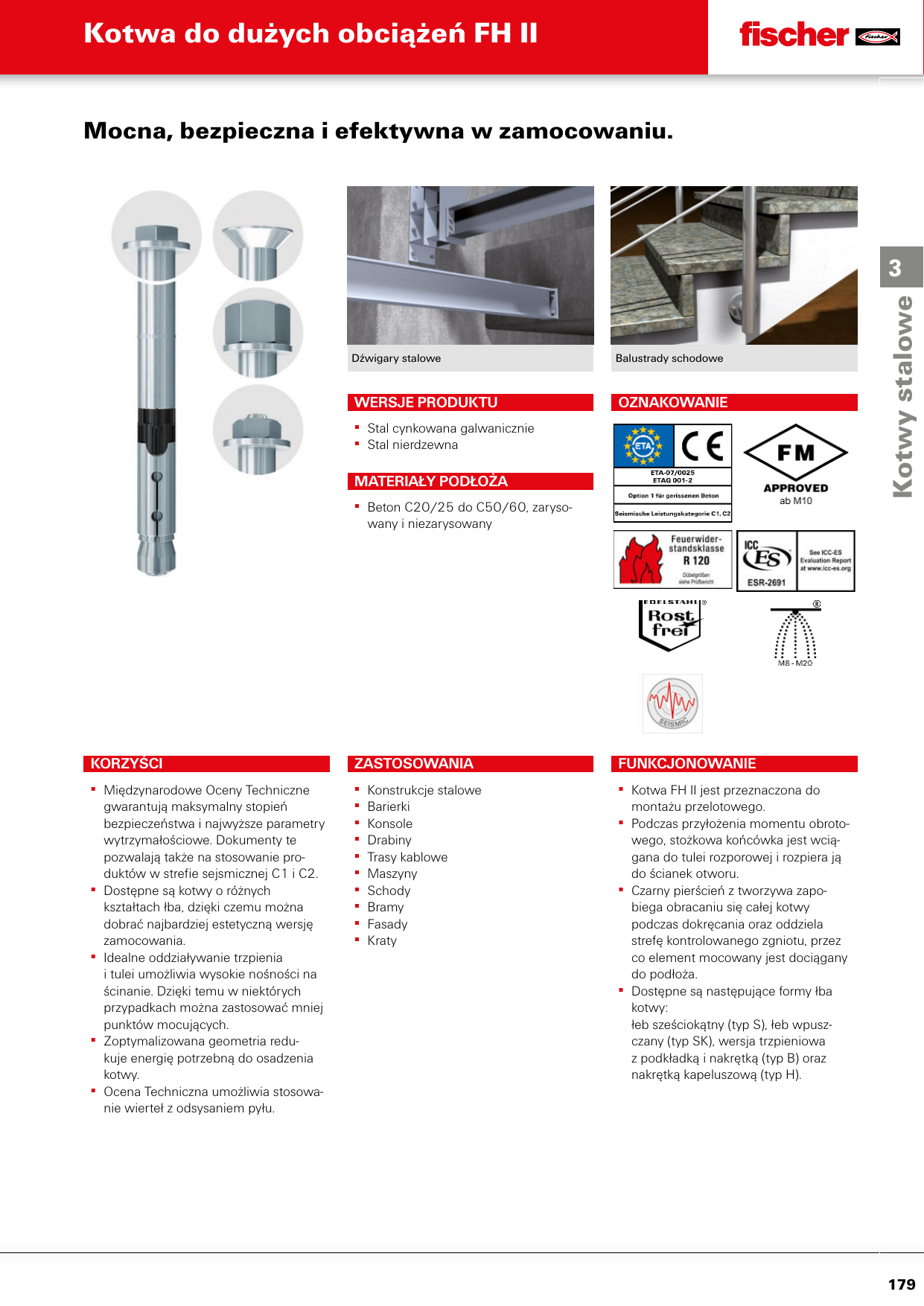

Kotwa do dużych obciążeń FH II-S

Kotwa do dużych obciążeń fischer FH II-S z sześciokątnym łbem jest kotwą tulejową wykonaną z ocynkowanej i nierdzewnej stali. Kotwa do dużych obciążeń fischer FH II-S z sześciokątnym łbem idealnie sprawdza się idealnie w mocowaniu wsporników, konstrukcji stalowych i korytek kablowych w zarysowanym i niezarysowanym betonie. Europejska Aprobata Techniczna i klasyfikacja wg klasy odporności ogniowej R 120 gwarantują dodatkowe bezpieczeństwo. Ponadto, międzynarodowe aprobaty obejmują zastosowania w regionach trzęsienia ziemi (sejsmiczne C1 i C2). Kotwa jest osadzana w elemencie mocowanym ze zlicowaniem z powierzchnią, oszczędzając czas dzięki metodzie montażu przelotowego. Podczas dokręcania śruby stożek jest wciągany do tulei rozpieranej do ścianki otworu. Powoduje to zakotwienie w materiale podłoża. Czarny pierścień z tworzywa sztucznego zapobiega niepożądanemu obracaniu się kotwy i przejmuje poślizg momentu obrotowego.

Kotwa FH II nadaje się do montażu przelotowego. Podczas dokręcania z odpowiednim momentem montażowym, stożek jest wsuwany do tulei rozporowej i dociska ją do ścianek otworu. Czarny pierścień z tworzywa zapobiega obracaniu się podczas dokręcania kotwy oraz stanowi strefę zgniotu przejmującą przemieszczenia, dzięki czemu element konstrukcyjny jest dociągany do podłoża. Dostępne rodzaje łba w zależności od rozwiązań konstrukcyjnych:Łeb stożkowy płaski (typ SK), łeb sześciokątny (typ S), wersja z trzpieniem, nakrętką i podkładką (typ B) oraz nakrętka kołpakowa (typ H).

Międzynarodowe dopuszczenia gwarantują maksymalne bezpieczeństwo i najlepszą wydajność. Europejska ocena techniczna obejmuje nawet wykorzystanie w strefach trzęsień ziemi (klasy sejsmiczne C1 i C2).
Niski profil łba śruby zapewnia dyskretne mocowanie.
Konstrukcja pomiędzy śrubą i tuleją zapewnia wysoką nośność przy siłach ścinających. W związku z tym wymagana jest mniejsza liczba punktów mocowania.
Zoptymalizowana geometria inteligentnie redukuje energię potrzebną do montażu.
Aprobata reguluje stosowanie wierteł drążonych.

02 / Warianty wymiarowe

Tabela wymiarów

18 wariantów · wszystkie rozmiary dostępne na zamówienie

Kod / Oznaczenie	Ø nom. (mm)	Gwint	Ø wiertła (mm)	Min. osadzenie (mm)	Klucz (mm)
10/10 FH II 10/10 S	10	M6	10	65	10
10/25 FH II 10/25 S	10	M6	10	80	10
10/50 FH II 10/50 S	10	M6	10	105	10
12/10 FH II 12/10 S	12	—	12	90	13
12/25 FH II 12/25 S	12	M8	12	105	13
12/50 FH II 12/50 S	12	M8	12	130	13
15/10 FH II 15/10 S	15	M10	15	100	17
15/25 FH II 15/25 S	15	M10	15	115	17
15/50 FH II 15/50 S	15	M10	15	140	17
18/10 FH II 18/10 S	18	M12	18	115	19
18/25 FH II 18/25 S	18	M12	18	130	19
18/50 FH II 18/50 S	18	M12	18	155	19
24/25 FH II 24/25 S	24	M16	24	150	24
24/50 FH II 24/50 S	24	M16	24	175	24
28/30 FH II 28/30 S	28	M20	28	185	30
28/60 FH II 28/60 S	28	M20	28	215	30
32/30 FH II 32/30 S	32	M24	32	210	36
32/60 FH II 32/60 S	32	M24	32	240	36
