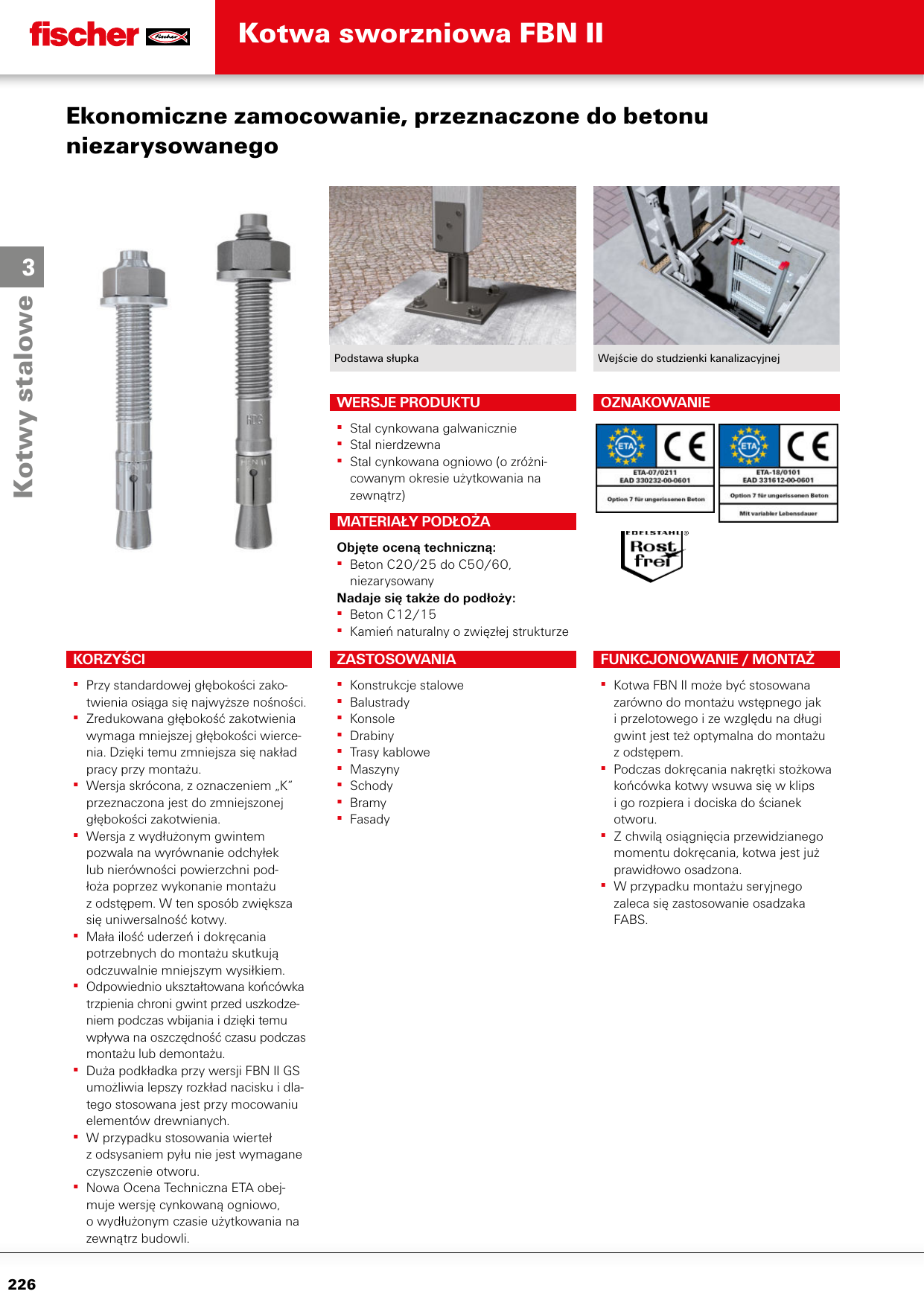

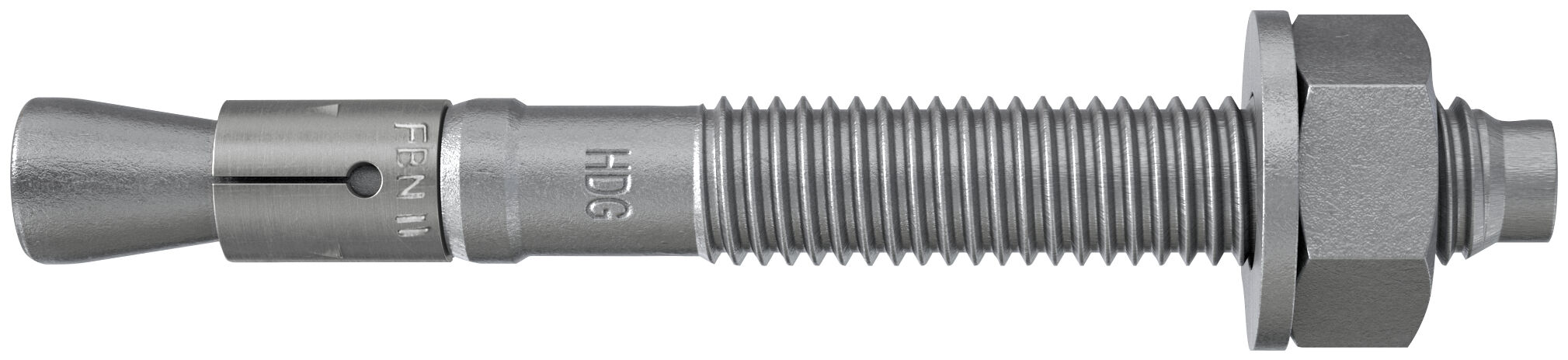

Kotwa sworzniowa FBN II

Kotwa śrubowa fischer FBN II to stalowa kotwa do efektywnych kosztowo mocowań w betonie niezarysowanym. Dzięki zastosowaniu długiego gwintu i dwóch głębokości kotwienia, kotwa śrubowa fischer FBN II zapewnia szczególną elastyczność. Poza montażem wstępnym i przelotowym, kotwę można stosować również w montażu z odstępem. W wersji ze stali nierdzewnej, kotwa śrubowa przeznaczona jest do mocowania konstrukcji pomocniczych elewacji, uchwytów i drabin na zewnątrz budynków.

02 / Warianty wymiarowe

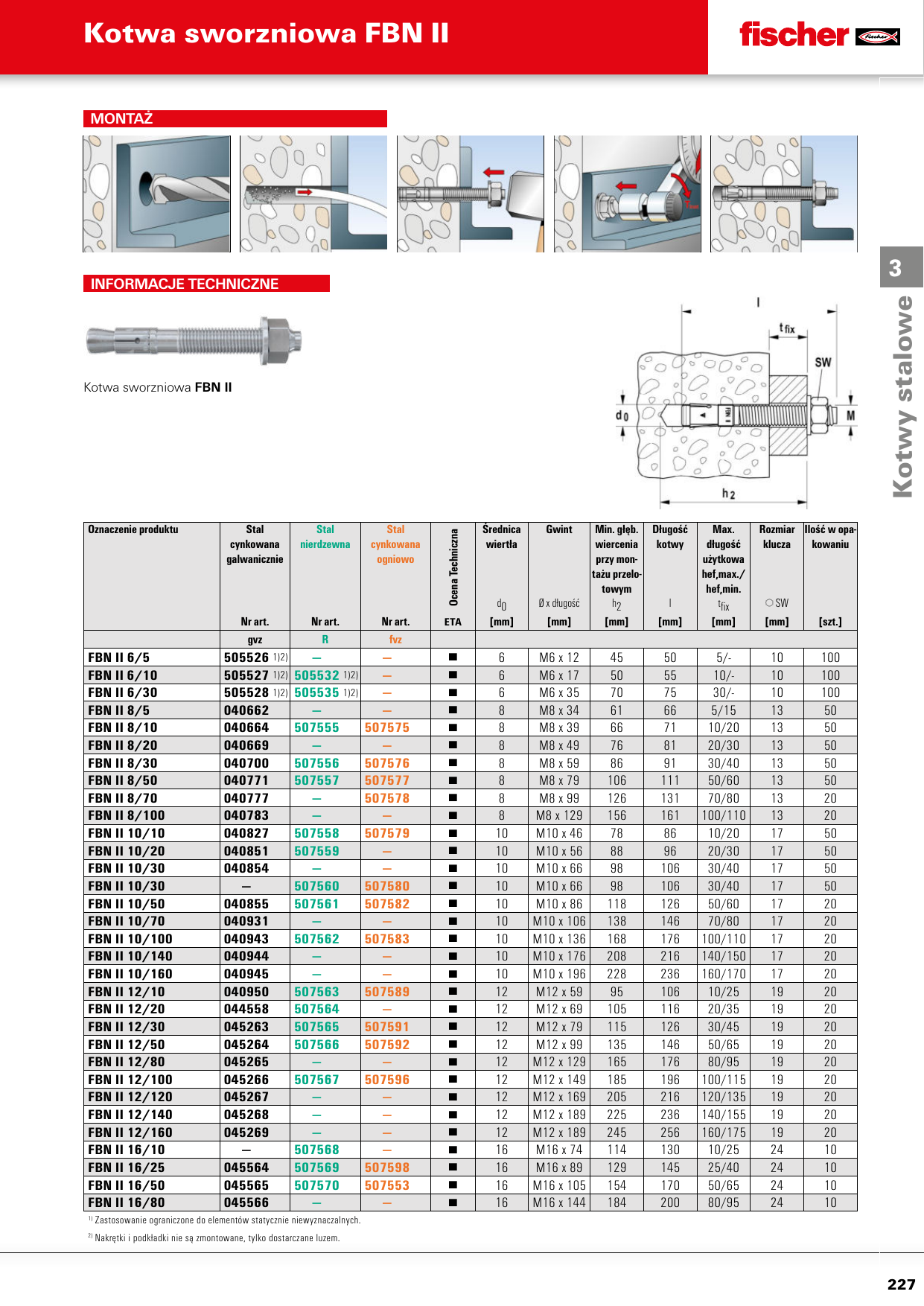

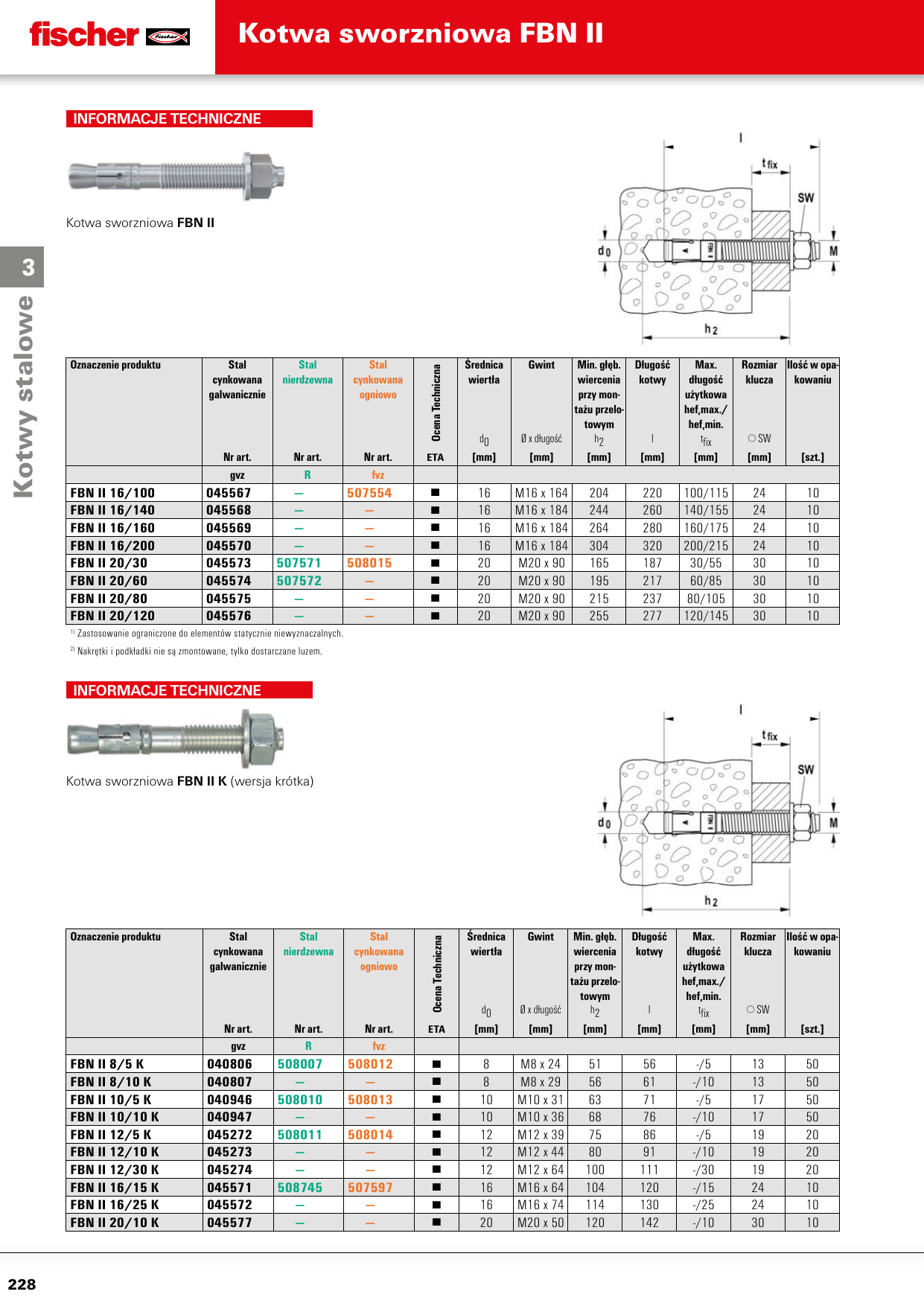

Tabela wymiarów

71 wariantów · wszystkie rozmiary dostępne na zamówienie

Kod / Oznaczenie	Ø nom. (mm)	Długość całk. (mm)	Gwint	Ø wiertła (mm)	Min. osadzenie (mm)	Zakres mocowania (mm)	Klucz (mm)

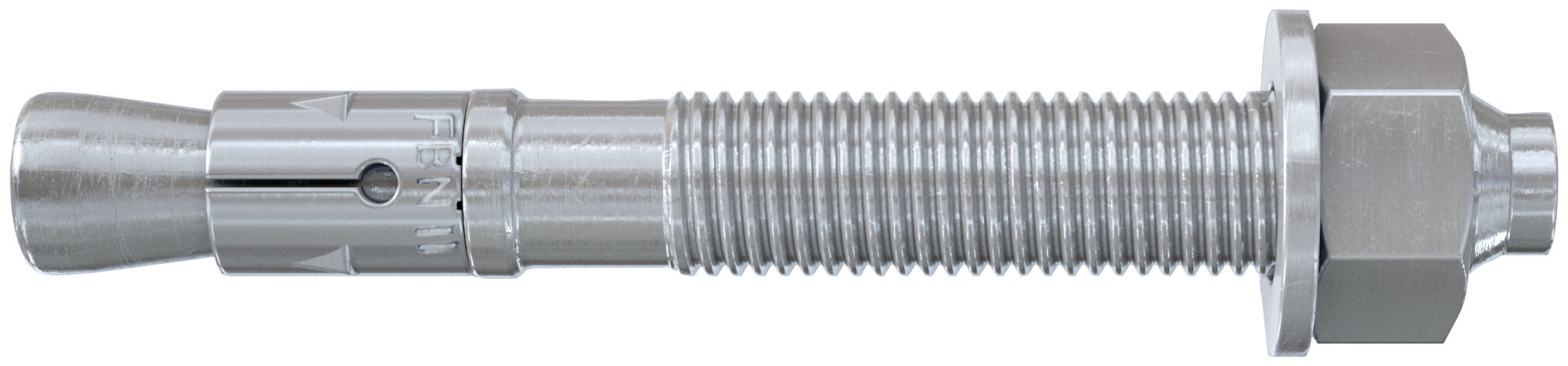

6/5 FBN II 6/5	6	50	M6 x 12	6	45	5	10

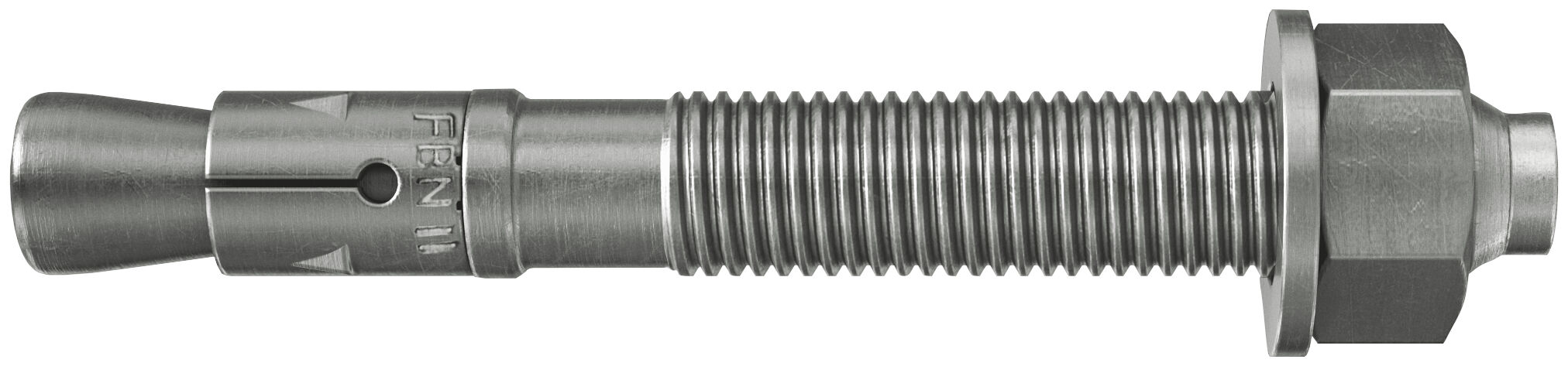

6/10 FBN II 6/10	6	55	M6 x 17	6	50	10	10
6/30 FBN II 6/30	6	75	M6 x 35	6	70	30	10
8/5 FBN II 8/5	8	65	M8 x 34	8	61	5–15	13
8/10 FBN II 8/10	8	70	M8 x 39	8	66	10–20	13
8/10 K NV FBN II 8/10 K NV	8	70	M8 x 39	8	66	10–20	13
8/20 FBN II 8/20	8	80	M8 x 49	8	76	20–30	13
8/30 FBN II 8/30	8	90	M8 x 59	8	86	30–40	13
8/50 FBN II 8/50	8	110	M8 x 79	8	106	50–60	13
8/70 FBN II 8/70	8	130	M8 x 99	8	126	70–80	13
8/100 FBN II 8/100	8	160	M8 x 129	8	156	100–110	13
10/10 FBN II 10/10	10	83	M10 x 46	10	78	10–20	17
10/20 FBN II 10/20	10	93	M10 x 56	10	88	20–30	17
10/30 FBN II 10/30	10	103	M10 x 66	10	98	30–40	17
10/30 K NV FBN II 10/30 K NV	10	105	M10 x 66	10	98	30–40	17
10/50 FBN II 10/50	10	123	M10 x 86	10	118	50–60	17
10/70 FBN II 10/70	10	143	M10 x 106	10	138	70–80	17
10/100 FBN II 10/100	10	173	M10 x 136	10	168	100–110	17
10/140 FBN II 10/140	10	213	M10 x 176	10	208	140–150	17
10/160 FBN II 10/160	10	233	M10 x 196	10	228	160–170	17
12/10 FBN II 12/10	12	104	M12 x 59	12	95	10–25	19
12/20 FBN II 12/20	12	114	M12 x 69	12	105	20–35	19
12/30 FBN II 12/30	12	124	M12 x 79	12	115	30–45	19
12/50 FBN II 12/50	12	144	M12 x 99	12	135	50–65	19
12/80 FBN II 12/80	12	174	M12 x 129	12	165	80–95	19
12/100 FBN II 12/100	12	194	M12 x 149	12	185	100–115	19
12/120 FBN II 12/120	12	214	M12 x 169	12	205	120–135	19
12/140 FBN II 12/140	12	234	M12 x 189	12	225	140–155	19
12/160 FBN II 12/160	12	254	M12 x 189	12	245	160–175	19
16/25 FBN II 16/25	16	143	M16 x 89	16	129	25–40	24
16/50 FBN II 16/50	16	168	M16 x 105	16	154	50–65	24
16/80 FBN II 16/80	16	198	M16 x 144	16	184	80–95	24
16/100 FBN II 16/100	16	218	M16 x 164	16	204	100–115	24
16/140 FBN II 16/140	16	258	M16 x 184	16	244	140–155	24
16/160 FBN II 16/160	16	278	M16 x 184	16	264	160–175	24
16/200 FBN II 16/200	16	318	M16 x 184	16	304	200–215	24
20/30 FBN II 20/30	20	187	M20 x 90	20	165	30–55	30
20/60 FBN II 20/60	20	217	M20 x 90	20	195	60–85	30
20/80 FBN II 20/80	20	237	M20 x 90	20	215	80–105	30
20/120 FBN II 20/120	20	277	M20 x 90	20	255	120–145	30
8/10 HDG FBN II 8/10 HDG	8	70	M8 x 39	8	66	10–20	13
8/30 HDG FBN II 8/30 HDG	8	90	M8 x 59	8	86	30–40	13
8/50 HDG FBN II 8/50 HDG	8	110	M8 x 79	8	106	50–60	13
8/70 HDG FBN II 8/70 HDG	8	130	M8 x 99	8	126	70–80	13
10/10 HDG FBN II 10/10 HDG	10	83	M10 x 46	10	78	10–20	17
10/30 HDG FBN II 10/30 HDG	10	103	M10 x 66	10	98	30–40	17
10/50 HDG FBN II 10/50 HDG	10	123	M10 x 86	10	118	50–60	17
10/100 HDG FBN II 10/100 HDG	10	173	M10 x 136	10	168	100–110	17
12/10 HDG FBN II 12/10 HDG	12	104	M12 x 59	12	95	10–25	19
12/30 HDG FBN II 12/30 HDG	12	124	M12 x 79	12	115	30–45	19
12/50 HDG FBN II 12/50 HDG	12	144	M12 x 99	12	135	50–65	19
12/100 HDG FBN II 12/100 HDG	12	194	M12 x 149	12	185	100–115	19
16/25 HDG FBN II 16/25 HDG	16	143	M16 x 89	16	129	25–40	24
16/50 HDG FBN II 16/50 HDG	16	168	M16 x 105	16	154	50–65	24
16/100 HDG FBN II 16/100 HDG	16	218	M16 x 164	16	204	100–115	24
20/30 HDG FBN II 20/30 HDG	20	187	M20 x 90	20	165	30–55	30

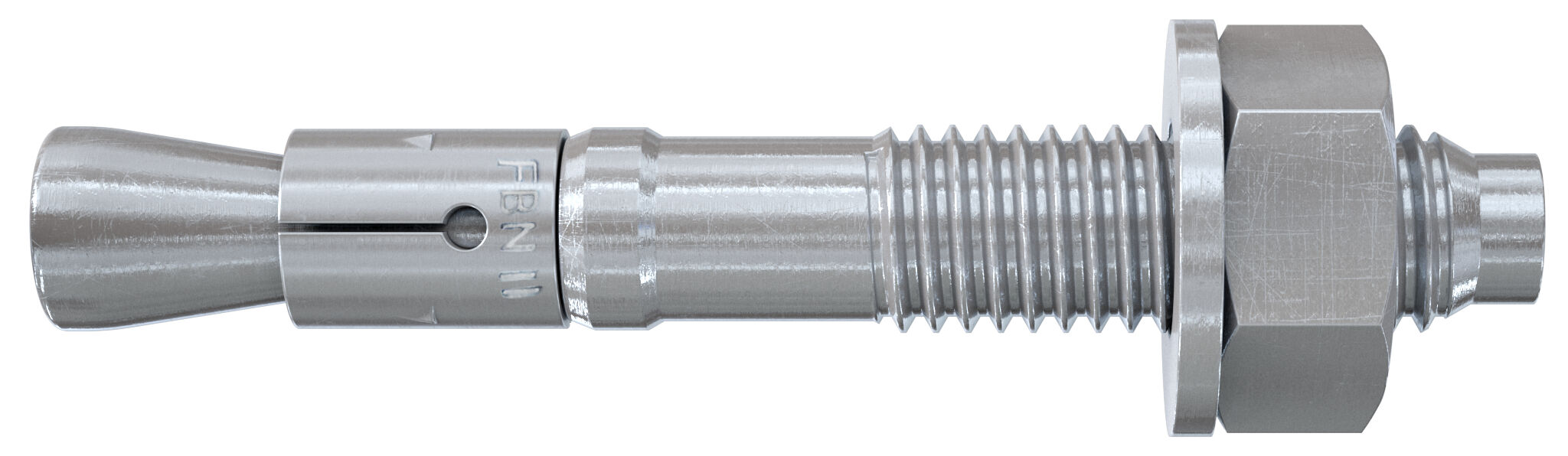

8/5 K FBN II 8/5 K	8	55	M8 x 24	8	51	—	13
10/5 K FBN II 10/5 K	10	68	M10 x 31	10	63	—	17
12/5 K FBN II 12/5 K	12	84	M12 x 39	12	75	—	19
16/10 FBN II 16/10	16	128	M16 x 74	16	114	10–25	24
8/10 K FBN II 8/10 K	8	60	M8 x 29	8	56	—	13
10/10 K FBN II 10/10 K	10	73	M10 x 36	10	68	—	17
12/10 K FBN II 12/10 K	12	89	M12 x 44	12	80	—	19
12/30 K FBN II 12/30 K	12	109	M12 x 64	12	100	—	19

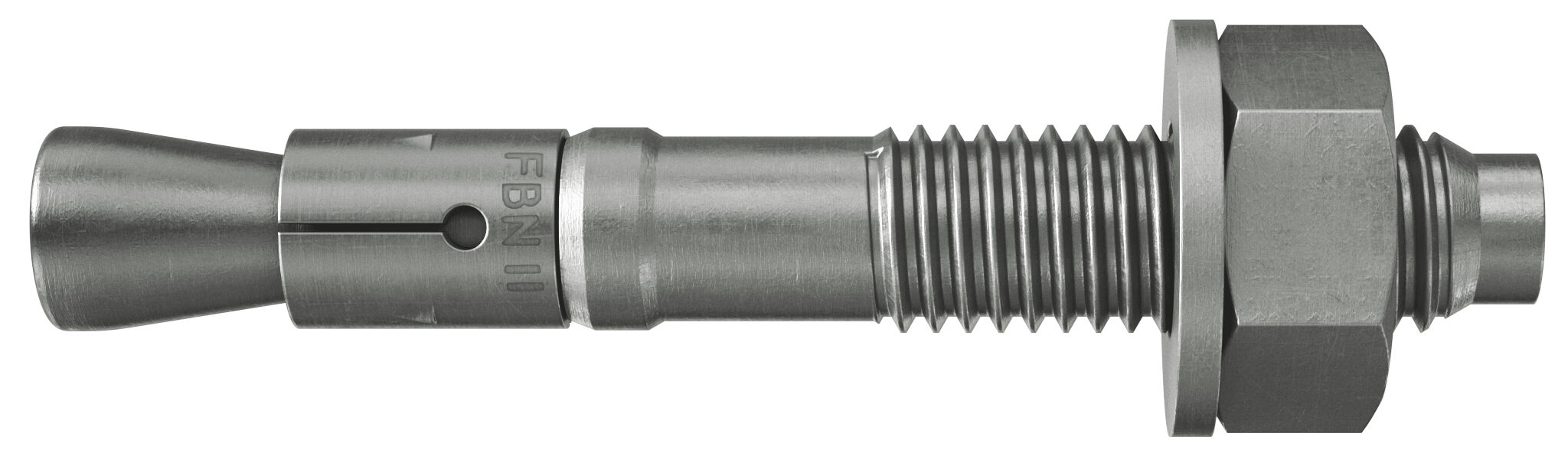

16/15 K FBN II 16/15 K	16	118	M16 x 64	16	104	—	24
16/25 K FBN II 16/25 K	16	128	M16 x 74	16	114	—	24
20/10 K FBN II 20/10 K	20	142	M20 x 50	20	120	—	30

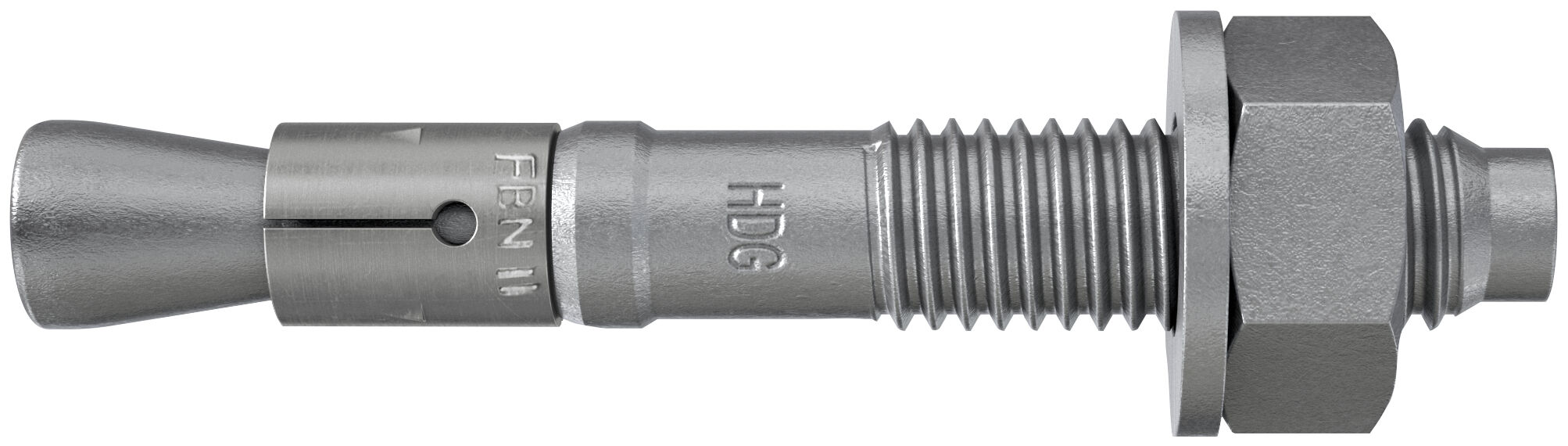

8/5 K HDG FBN II 8/5 K HDG	8	55	M8 x 24	8	51	—	13
10/5 K HDG FBN II 10/5 K HDG	10	68	M10 x 31	10	63	—	17
12/5 K HDG FBN II 12/5 K HDG	12	84	M12 x 39	12	75	—	19
16/15 K HDG FBN II 16/15 K HDG	16	118	M16 x 64	16	104	—	24
