Kotwa do dużych obciążeń FH II-SK

Kotwa do dużych obciążeń fischer FH II-SK z łbem stożkowym jest kotwą tulejową wykonaną z ocynkowanej i nierdzewnej stali dla wymagających estetycznie kotwień. FH II-SK idealnie nadaje się do kotwienia balustrad, konstrukcji stalowych i elementów klatek schodowych w betonie zarysowanym i niezarysowanym. Europejska Aprobata Techniczna i klasyfikacja wg klasy odporności ogniowej R 120 gwarantują dodatkowe bezpieczeństwo. Ponadto, międzynarodowe aprobaty obejmują zastosowania w regionach trzęsienia ziemi (sejsmiczne C1 i C2). Kotwa jest osadzana w elemencie mocowanym ze zlicowaniem z powierzchnią, oszczędzając czas dzięki metodzie montażu przelotowego. Podczas dokręcania śruby stożek jest wciągany do tulei rozpieranej do ścianki otworu. Powoduje to zakotwienie w materiale podłoża. Czarny pierścień z tworzywa sztucznego zapobiega niepożądanemu obracaniu się kotwy i przejmuje poślizg momentu obrotowego.

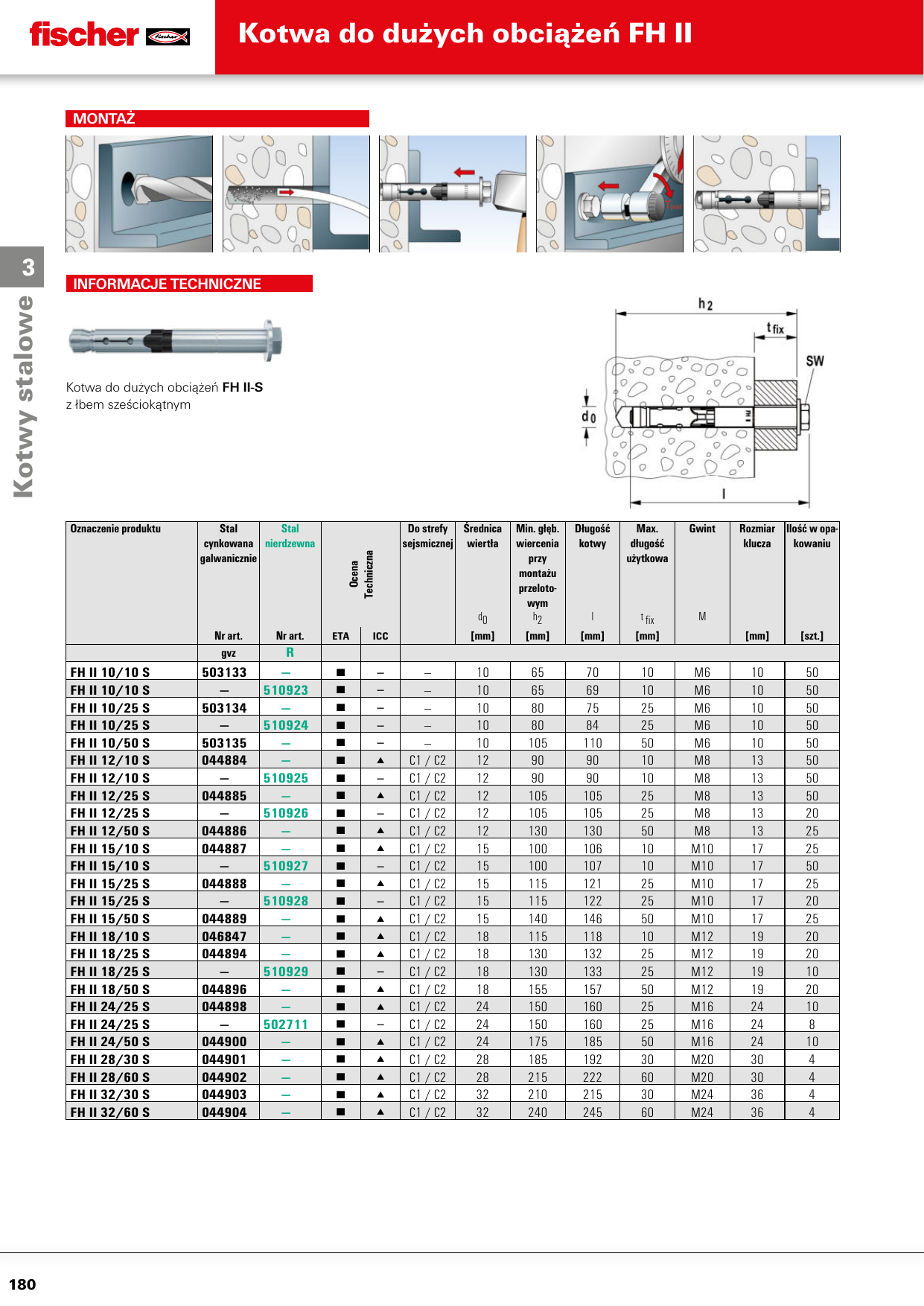

Kotwa FH II nadaje się do montażu przelotowego. Podczas dokręcania z odpowiednim momentem montażowym, stożek jest wsuwany do tulei rozporowej i dociska ją do ścianek otworu. Czarny pierścień z tworzywa zapobiega obracaniu się podczas dokręcania kotwy oraz stanowi strefę zgniotu przejmującą przemieszczenia, dzięki czemu element konstrukcyjny jest dociągany do podłoża. Dostępne rodzaje łba w zależności od rozwiązań konstrukcyjnych:Łeb stożkowy płaski (typ SK), łeb sześciokątny (typ S), wersja z trzpieniem, nakrętką i podkładką (typ B) oraz nakrętka kołpakowa (typ H).

Międzynarodowe dopuszczenia gwarantują maksymalne bezpieczeństwo i najlepszą wydajność. Europejska ocena techniczna obejmuje nawet wykorzystanie w strefach trzęsień ziemi (sejsmiczne C1 i C2).
Głowica wpuszczana z łbem stożkowym pozwala na montaż zlicowany z powierzchnią.
Konstrukcja pomiędzy śrubą a tuleją zapewnia wysoką nośność przy siłach ścinających. W związku z tym wymagana jest mniejsza liczba punktów mocowania.
Zoptymalizowana geometria inteligentnie redukuje energię potrzebną do montażu.
Aprobata reguluje stosowanie wierteł drążonych.

02 / Warianty wymiarowe

Tabela wymiarów

14 wariantów · wszystkie rozmiary dostępne na zamówienie

Kod / Oznaczenie	Ø nom. (mm)	Gwint	Ø wiertła (mm)	Min. osadzenie (mm)
10/15 FH II 10/15 SK	10	M6	10	70
10/25 FH II 10/25 SK	10	M6	10	80
10/50 FH II 10/50 SK	10	M6	10	105
12/15 FH II 12/15 SK	12	M8	12	95
12/25 FH II 12/25 SK	12	M8	12	105
12/50 FH II 12/50 SK	12	M8	12	130
15/15 FH II 15/15 SK	15	M10	15	105
15/25 FH II 15/25 SK	15	M10	15	115
15/50 FH II 15/50 SK	15	M10	15	140
18/15 FH II 18/15 SK	18	M12	18	120
18/25 FH II 18/25 SK	18	M12	18	130
18/50 FH II 18/50 SK	18	M12	18	155
12/30 FH II 12/30 SK	12	M8	12	110
18/30 FH II 18/30 SK	18	M12	18	135
