Kotwy panelowe typu Zykon FZP II SO Carbon

Kotwa panelowa, z tuleją tworzywową wzmocnianą włóknem węglowym, jest przeznaczona do montażu ciężkich płyt fasadowych z kamienia natruralnego lub sztucznego betonu. Ta technologia pozwala na zachowanie stałego odstępu od czoła płyty do spodu kotwy FZP II (wymiar ten, zwany skrótowo RWT = remainig wall thickness) wpływa na wiercenie odpowiedniej głębokości otworu. Technologia ta jest stosowana w celu kompensacji różnic w grubościach poszczególnych płyt, dzięki czemu uzyskuje się jednolitą powierzchnię fasady.

Otwór jest wiercony w taki sposób, aby zachować stały wymiar ścianki od czoła płyty (skrótowo oznaczony jako RWT=remaining wall thickness). Kotwa jest osadzana w montażu z odstępem. Kompensacja różnic w grubościach płyt wpływa na uzyskanie jednolicie płaskiej powierzchni fasady. Wiercenie diamentowe na mokro: najpierw cylindryczne, a następnie stożkowe - w celu wykonania podcięcia. #Osadzenie kotwy panelowej w otworze z podcięciem stożkowym Rozparcie kotwy panelowej poprzez "wciśnięcie" jej tulejki za pomocą osadzaka Zamocowanie kształtowe bez rozpierania do podłoża

• Zachowanie stałego odstępu od czoła płyty do spodu kotwy podczas wykonywania otworów pozwala na kompensowanie różnic w grubościach poszczególnych płyt.
• Dopasowanie kotew panelowych do otworu z podcięciem umożliwia tworzenie połączenia kształtowego, a zatem bezrozporowego zamocowania w stożkowym otworze.

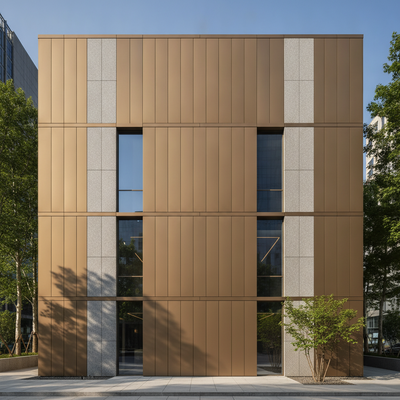

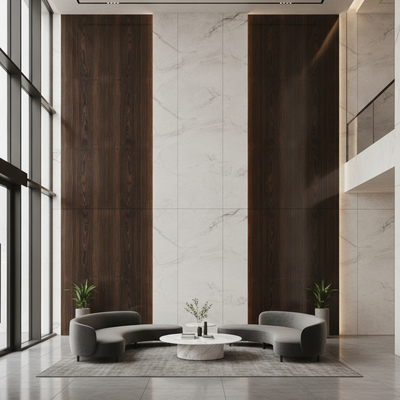

• Mocowanie jest niewidoczne na zewnątrz, a zatem powstaje estetyczna jednolita powierzchnia fasady.
• Zastosowanie technologii podcinania otworu pozwala na osadzenie kotwy w najbardziej optymalnym miejscu na płycie fasadowej. Dzięki temu zostaje znacząco zredukowany moment zginający działający na płytę.
• Kotwa posiada wyższe nośności w porównaniu z innymi, powszechnie stosowanymi systemami.
