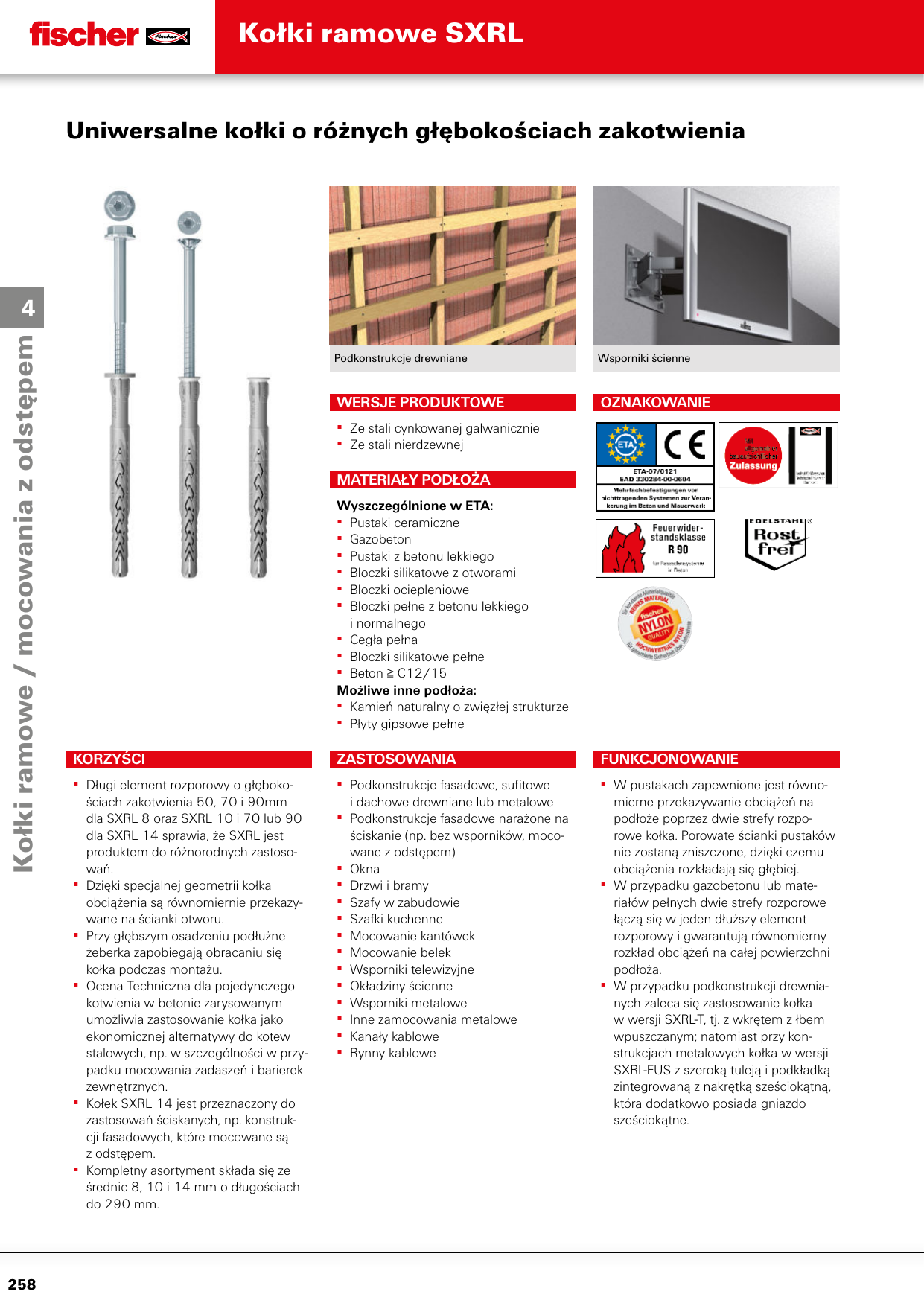

01 / Opis produktu

Kotwa ramowa SXRL z łbem stożkowym wpuszczanym

Kotwa ramowa fischer SXRL do trzech głębokości zakotwienia jest dopuszczona do wielopunktowego mocowania systemów niekonstrukcyjnych w betonie, murze i gazobetonie za pomocą śruby z łbem stożkowym. SXRL 10 posiada również dopuszczenie do jednopunktowego mocowania w betonie oraz SXRL 14 do montażu z odstępem fasad pod obciążeniem ściskającym. W murze z cegły perforowanej dwie strefy rozprężania korka działają równomiernie; w gazobetonie i pełnych materiałach budowlanych łączą się tworząc jeden długi element rozprężny. Zapewnia to doskonałe wartości obciążenia. Szeroki asortyment o średnicach 8, 10 i 14 mm i długościach mocowania do 260 mm umożliwia różnorodne zastosowania. Kotwa SXRL z wkrętem z łbem stożkowym jest szczególnie polecana do mocowania konstrukcji drewnianych.

Kołek SXRL służy do montażu przelotowego. Kołek posiada dwie strefy rozporowe, które w sposób równomierny przekazują obciążenia na podłoże muru z cegły perforowanej. Przegrody w pustakach nie ulegają uszkodzeniu podczas rozpierania i dzięki temu mogą przenosić obciążenia. W gazobetonie i pełnych materiałach budowlanych te dwie strefy rozporowe łączą się i tworzą jeden długi element rozporowy. Dzięki temu rozkład obciążenia w podłożu jest równomierny. Do mocowania w konstrukcjach drewnianych zaleca się stosowanie wkrętów z łbem stożkowym. Do montażu elementów metalowych zalecamy tuleję z poszerzaną krawędzią oraz wkręty z łbem sześciokątnym i zintegrowaną podkładką.

Długi element rozprężny z wieloma głębokościami zakotwienia 50, 70 i 90 mm dla SXRL 8 i SXRL 10 i 70 oraz 90 mm dla SXRL 14 sprawia, że SXRL jest produktem niezwykle wszechstronnym.
Dzięki specjalnej geometrii kołka siły retencyjne są równomiernie rozłożone w otworze wiertła.
Dopuszczenie do jednopunktowego mocowania w betonie spękanym sprawia, że SXRL 14 jest specjalistą w zakresie betonu, szczególnie do takich zadań jak montaż dachów markiz i balustrad zewnętrznych w porównaniu z kotwami stalowymi.
Gdy ma być ustawiony głęboko, dłuższe żebra zapobiegają obracaniu się kołka podczas instalacji.

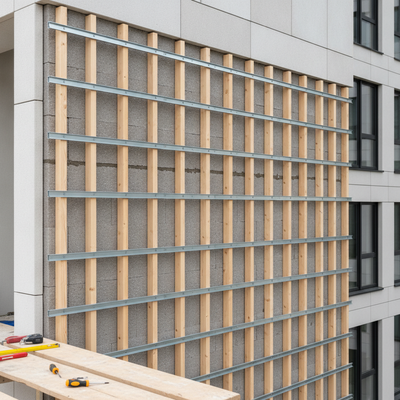

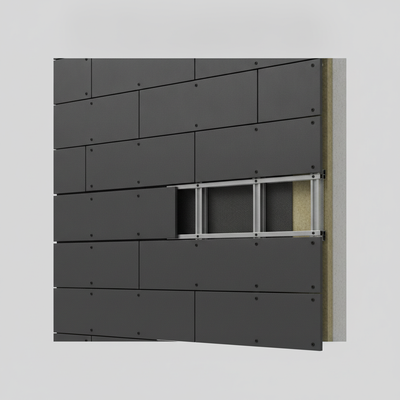

SXRL 14 jest dodatkowo dopuszczony do zastosowań narażonych na ciśnienie i może być stosowany w konstrukcjach fasadowych, które są instalowane bez wspornika ściennego z zachowaniem odstępów.
SXRL o efektywnych długościach do 290 mm zapewnia odpowiedni kołek dla każdego zastosowania.

02 / Warianty wymiarowe

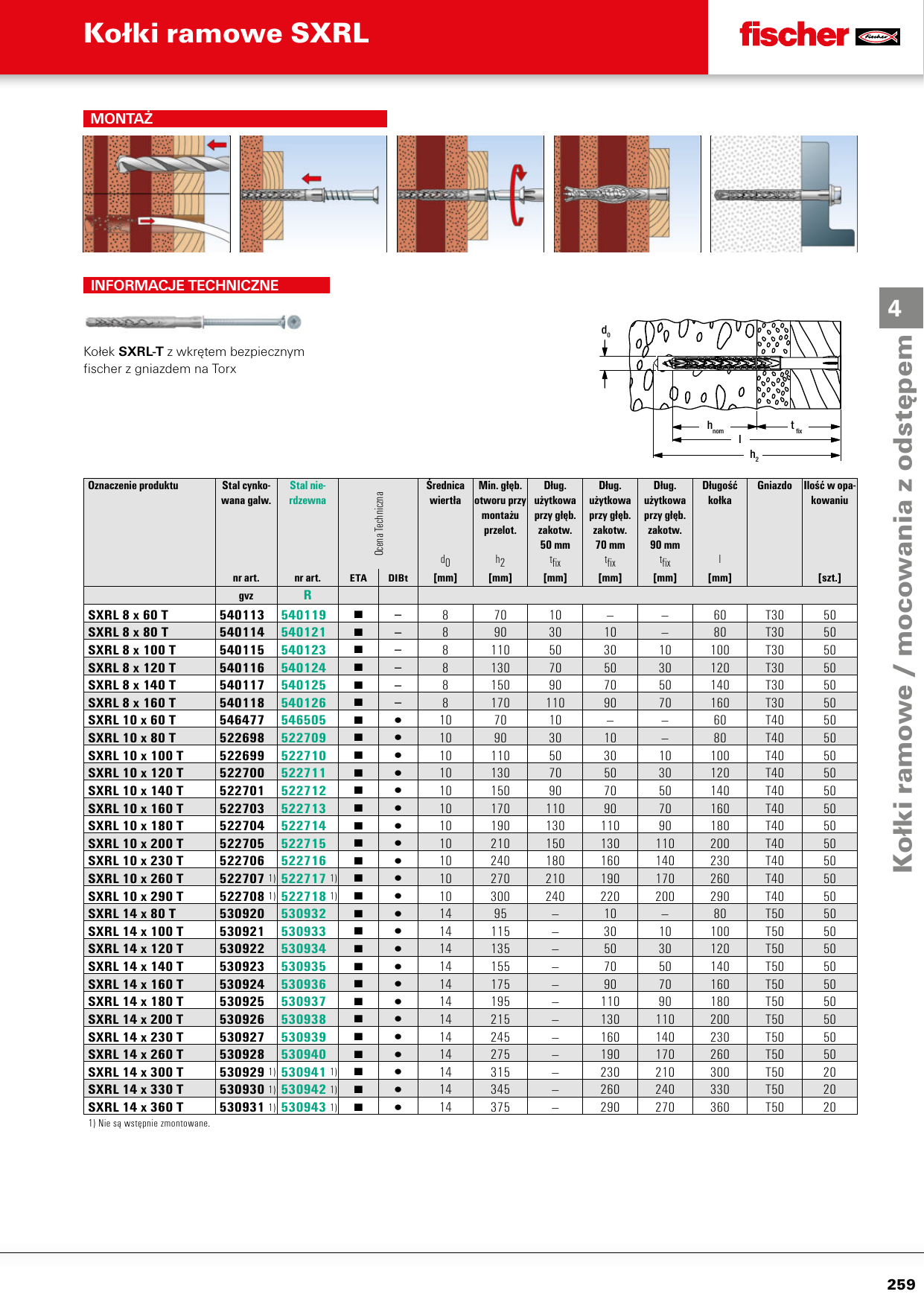

Tabela wymiarów

28 wariantów · wszystkie rozmiary dostępne na zamówienie

Kod / Oznaczenie	Nom. (mm)	Długość całk. (mm)	Ø wiertła (mm)	Min. osadzenie (mm)
8 x 60 T SXRL 8 x 60 T	8	60	8	70
8 x 80 T SXRL 8 x 80 T	8	80	8	90
8 x 100 T SXRL 8 x 100 T	8	100	8	110
8 x 120 T SXRL 8 x 120 T	8	120	8	130
8 x 140 T SXRL 8 x 140 T	8	140	8	150
8 x 160 T SXRL 8 x 160 T	8	160	8	170
10 x 80 T SXRL 10 x 80 T	10	80	10	90
10 x 80 T K NV SXRL 10 x 80 T K NV	10	80	10	90
10 x 100 T SXRL 10 x 100 T	10	100	10	110
10 x 120 T SXRL 10 x 120 T	10	120	10	130
10 x 140 T SXRL 10 x 140 T	10	140	10	150
10 x 160 T SXRL 10 x 160 T	10	160	10	170
10 x 180 T SXRL 10 x 180 T	10	180	10	190
10 x 200 T SXRL 10 x 200 T	10	200	10	210
10 x 230 T SXRL 10 x 230 T	10	230	10	240
10 x 260 T SXRL 10 x 260 T	10	260	10	270
10 x 290 T SXRL 10 x 290 T	10	290	10	300
14 x 100 T SXRL 14 x 100 T	14	100	14	115
14 x 120 T SXRL 14 x 120 T	14	120	14	135
14 x 140 T SXRL 14 x 140 T	14	140	14	155
14 x 160 T SXRL 14 x 160 T	14	160	14	175
14 x 180 T SXRL 14 x 180 T	14	180	14	195
14 x 200 T SXRL 14 x 200 T	14	200	14	215
14 x 230 T SXRL 14 x 230 T	14	230	14	245
14 x 260 T SXRL 14 x 260 T	14	260	14	275
14 x 300 T SXRL 14 x 300 T	14	300	14	315
14 x 330 T SXRL 14 x 330 T	14	330	14	345
14 x 360 T SXRL 14 x 360 T	14	360	14	375
