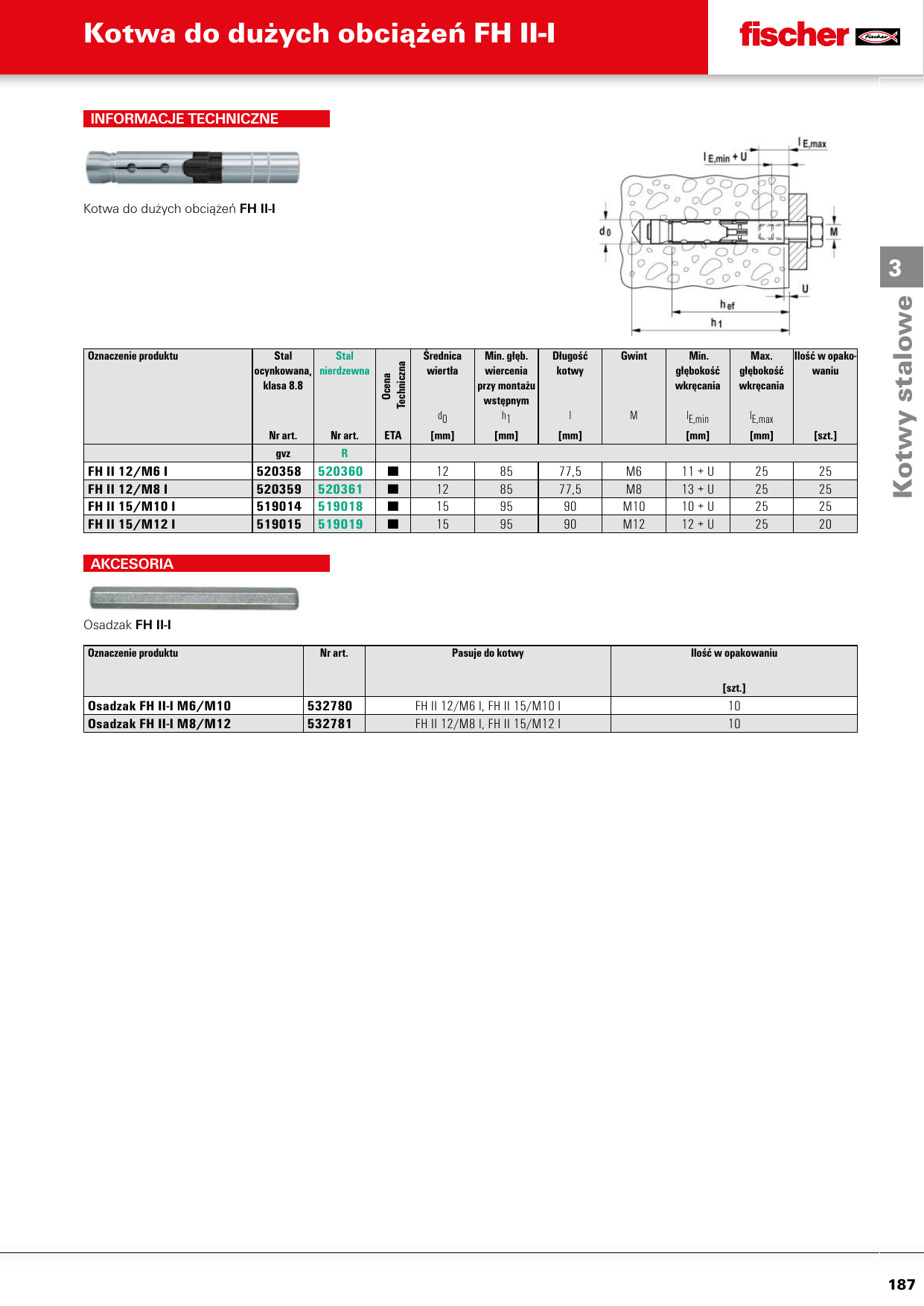

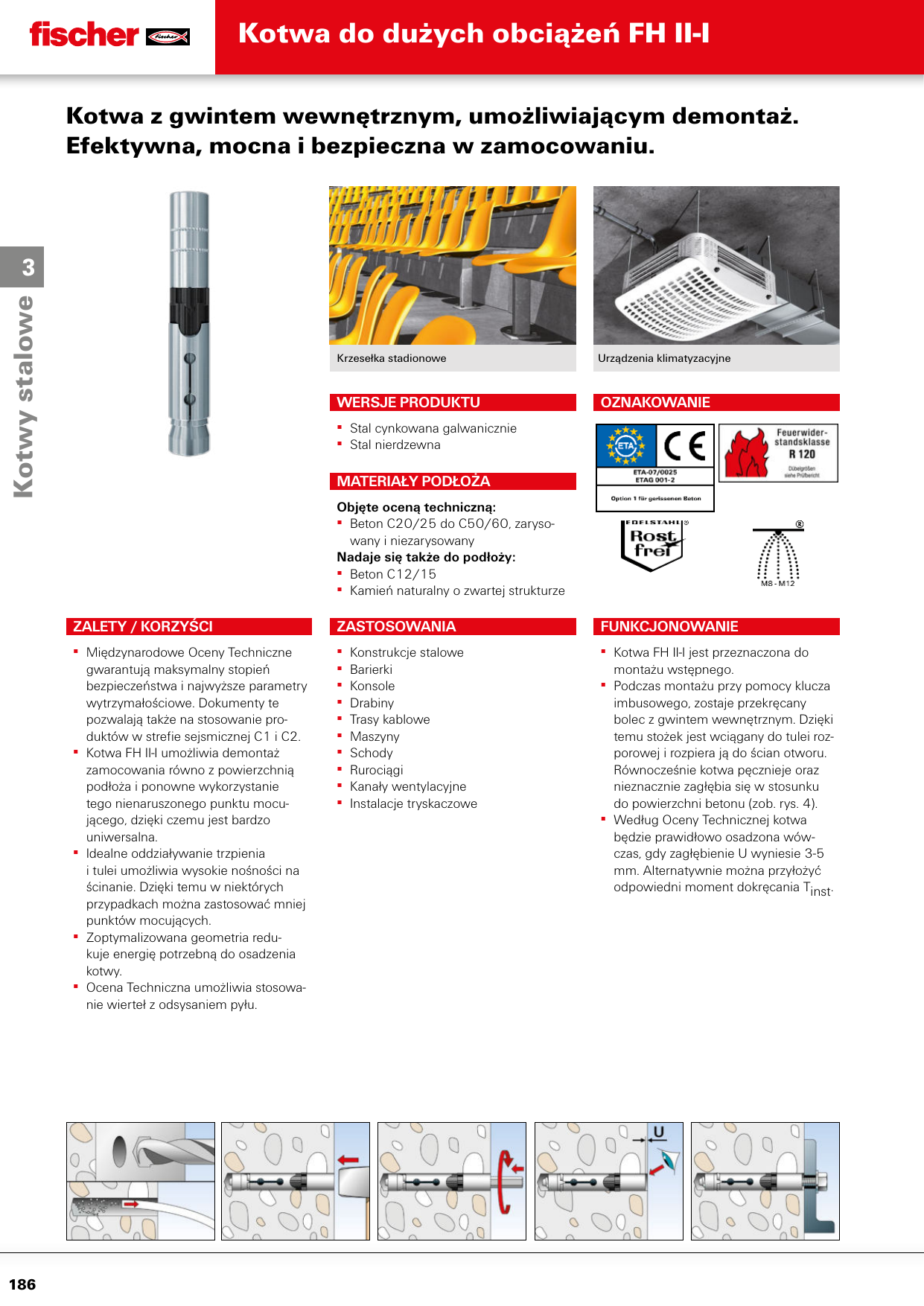

Kotwy do dużych obciążeń FH II-I

Kotwa do dużych obciążeń fischer FH II-I jest kotwą z gwintem wewnętrznym wykonaną z ocynkowanej i nierdzewnej stali. FH II-I idealnie sprawdza się w mocowaniu urządzeń klimatyzacyjnych, maszyn i siedzisk stadionowych w zarysowanym i niezarysowanym betonie. Europejska Aprobata Techniczna i klasyfikacja wg klasy odporności ogniowej R 120 gwarantują dodatkowe bezpieczeństwo. Ponadto, międzynarodowe aprobaty obejmują zastosowania w regionach trzęsienia ziemi (kat. sejsmiczne C1 i C2). Podczas montażu z użyciem klucza sześciokątnego, stożek jest wciągany do tulei i rozpiera ją do ścianki otworu wierconego. FH II-I umożliwia najlepsze możliwe dostosowanie do elementu mocowanego z użyciem metrycznych śrub i prętów gwintowanych. Kotwa z gwintem wewnętrznym umożliwia również demontaż ze zlicowaniem z powierzchnią i ponowne użycie punktu mocowania.

Kotwa FH II-I przeznaczona jest do montażu wstępnego. W przypadku stosowania klucza sześciokątnego, śruba z gwintem wewnętrznym zaczyna się obracać. Podczas dokręcania, stożek jest wciągany do tulei i rozpiera ją do ścianki otworu wywierconego w ścianie. Kotwa jest jednocześnie dociskana poprzez ściskanie czarnego pierścienia z tworzywa. Powstaje także niewielka szczelina U przy powierzchni betonu (patrz rys. 4). Kotwa jest osadzona prawidłowo, jeśli szczelina U wynosi 3–5 mm. Można także alternatywnie zastosować moment siły przy dokręcaniu Tinst.

• Międzynarodowe dopuszczenia gwarantują maksymalne bezpieczeństwo i najlepszą wydajność. Europejska ocena techniczna obejmuje nawet wykorzystanie w strefach trzęsień ziemi (klasy sejsmiczne C1 i C2).
• Kotwa z gwintem wewnętrznym umożliwia demontaż elementu, a punkt mocowania może być ponownie wykorzystany.
• Konstrukcja pomiędzy śrubą i tuleją zapewnia wysoką nośność przy siłach ścinających. W związku z tym wymagana jest mniejsza liczba punktów mocowania.
• Zoptymalizowana geometria inteligentnie redukuje energię potrzebną do montażu.
• Aprobata reguluje stosowanie wierteł drążonych.
