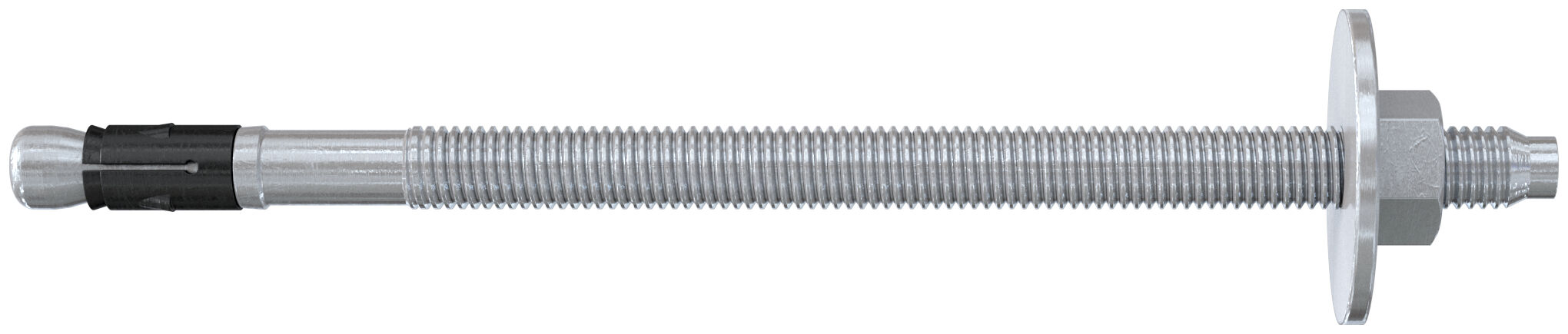

Kotwa sworzniowa FAZ II Plus GS

Kotwa sworzniowa fischer FAZ II Plus GS z dużą podkładką jest doskonałym rozwiązaniem, które spełnia najwyższe wymagania w dziedzinie kotwienia. Dzięki wykonaniu z ocynkowanej i nierdzewnej stali, ta stalowa kotwa skutecznie zabezpiecza duże obciążenia zarówno w betonie spękanych, jak i niespękanych. Kotwa stalowa z dużą podkładką jest idealnym rozwiązaniem do zabezpieczania elementów stalowych, takich jak te z szczelinami. Dzięki możliwości regulacji głębokości zakotwienia oraz łatwemu procesowi montażu, kotwy FAZ II Plus GS cechuje niezwykła elastyczność. Sprawdzony trzpień rozporowy skutecznie wprowadza obciążenia do betonu, zapewniając najwyższą nośność i dodatkowe bezpieczeństwo.

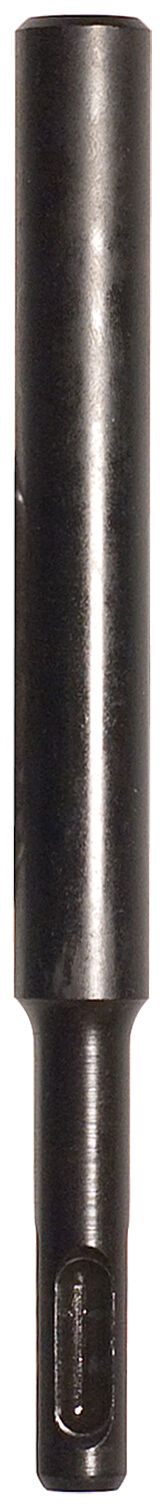

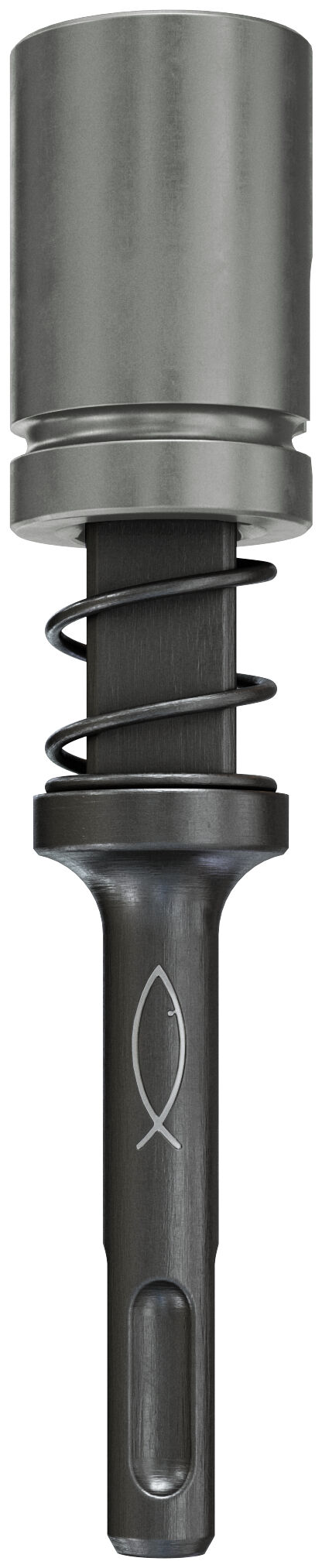

Kotwa FAZ II Plus GS jest przeznaczona do montażu wstępnego i montażu przelotowego; a w niektórych warunkach również montażu z odstępem. Przed rozpoczęciem montażu, umieścić nakrętkę sześciokątną w optymalnym położeniu (wprowadzany trzpień wystaje ok. 3 mm poza nakrętkę sześciokątną). Po przyłożeniu momentu obrotowego, śruba stożkowa jest wciągana do klipsu rozporowego i rozszerza się do ścianki otworu. Pogrubienie łba ułatwia kontrolowanie kotwienia. W przypadku montażu seryjnego, zalecamy stosowanie osadzaka FABS do kotew śrubowych.

Dzięki specjalnej podkładce, FAZ II Plus GS nadaje się do mocowania elementów stalowych z długimi otworami i pomaga zredukować wysiłek montażowy.
Znacznie większa średnica zewnętrzna podkładek do FAZ II Plus 16 GS zapewnia większą powierzchnię nośną, dzięki czemu może być stosowany w budownictwie drewnianym.
Szybki i łatwiejszy montaż bez konieczności czyszczenia otworu (M8-M24).
Liczne aprobaty dla różnych materiałów podłoża (beton C12/15-C80/90, beton z włóknami stalowymi, cegła silikatowa pełna) zwiększają liczbę zastosowań i obszary zastosowania.
Dzięki nowej ocenie ( ETA) zdecydowanie wzrasta wytrzymałość na rozciąganie. W rezultacie potrzeba mniej punktów mocowania i kotew.
Ocena ETA wraz z innymi raportami z badań (RWS, ZTV, ETK) potwierdza wysokie nośności nawet w przypadku pożaru.
Zewnętrzna niezależna ocena potwierdza żywotność zakotwień do 120 lat. Dzięki temu FAZ II Plus przetrwa całe stulecie i doskonale nadaje się do dużych, długotrwałych projektów budowlanych (M10-M16).
Zmienne głębokości kotwienia umożliwiają dopasowanie do obciążeń z dokładnością co do milimetra.

02 / Warianty wymiarowe

Tabela wymiarów

19 wariantów · 29 dostępnych SKU

Kod / Oznaczenie	Nr art.	Wykonanie	Opak.	Ø nom. (mm)	Długość całk. (mm)	Gwint	Ø wiertła (mm)	Min. osadzenie (mm)	Zakres mocowania (mm)	Klucz (mm)

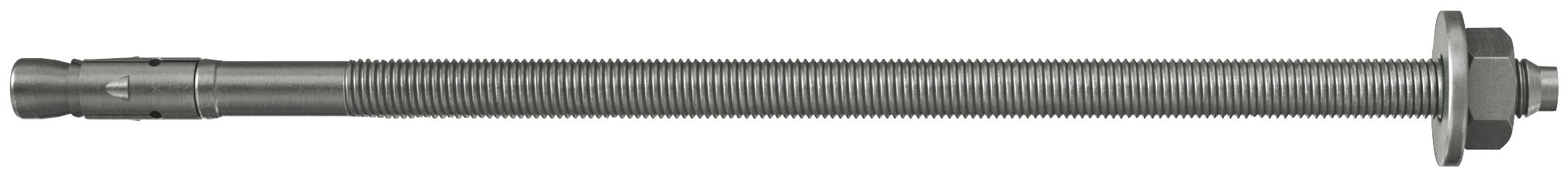

8/10 FAZ II Plus 8/10 GS	564663	nierdzewna A4 (R)	50 szt	8	75	M8 x 38	8	65	10–20	13
8/10 FAZ II Plus 8/10 GS	564644	ocynk galwaniczny (gvz)	50 szt	8	75	M8 x 38	8	65	10–20	13
8/30 FAZ II Plus 8/30 GS	564664	nierdzewna A4 (R)	50 szt	8	95	M8 x 58	8	85	30–40	13
8/30 FAZ II Plus 8/30 GS	564645	ocynk galwaniczny (gvz)	50 szt	8	95	M8 x 58	8	85	30–40	13
10/10 FAZ II Plus 10/10 GS	564665	nierdzewna A4 (R)	50 szt	10	95	M10 x 53	10	85	10–30	17
10/10 FAZ II Plus 10/10 GS	564646	ocynk galwaniczny (gvz)	50 szt	10	95	M10 x 53	10	85	10–30	17
10/30 FAZ II Plus 10/30 GS	564666	nierdzewna A4 (R)	50 szt	10	115	M10 x 73	10	105	30–50	17
10/30 FAZ II Plus 10/30 GS	564647	ocynk galwaniczny (gvz)	25 szt	10	115	M10 x 73	10	105	30–50	17
12/10 FAZ II Plus 12/10 GS	564667	nierdzewna A4 (R)	20 szt	12	110	M12 x 61	12	100	10–30	19
12/10 FAZ II Plus 12/10 GS	564648	ocynk galwaniczny (gvz)	20 szt	12	110	M12 x 61	12	100	10–30	19
12/30 FAZ II Plus 12/30 GS	564668	nierdzewna A4 (R)	20 szt	12	130	M12 x 81	12	120	30–50	19
12/30 FAZ II Plus 12/30 GS	564650	ocynk galwaniczny (gvz)	20 szt	12	130	M12 x 81	12	120	30–50	19
12/50 FAZ II Plus 12/50 GS	564651	ocynk galwaniczny (gvz)	20 szt	12	150	M12 x 101	12	140	50–70	19
12/80 FAZ II Plus 12/80 GS	564652	ocynk galwaniczny (gvz)	20 szt	12	180	M12 x 131	12	170	80–100	19
12/20 FAZ II Plus 12/20 GS	564649	ocynk galwaniczny (gvz)	20 szt	12	120	M12 x 71	12	110	20–40	19
12/100 FAZ II Plus 12/100 GS	564653	ocynk galwaniczny (gvz)	20 szt	12	200	M12 x 151	12	190	100–120	19
12/100 FAZ II Plus 12/100 GS	564654	ocynk galwaniczny (gvz)	20 szt	12	200	M12 x 151	12	190	100–120	19
12/120 FAZ II Plus 12/120 GS	564656	ocynk galwaniczny (gvz)	20 szt	12	220	M12 x 171	12	210	120–140	19
12/120 FAZ II Plus 12/120 GS	564655	ocynk galwaniczny (gvz)	20 szt	12	220	M12 x 171	12	210	120–140	19
12/140 FAZ II Plus 12/140 GS	564657	ocynk galwaniczny (gvz)	20 szt	12	240	M12 x 186	12	230	140–160	19
12/160 FAZ II Plus 12/160 GS	564669	nierdzewna A4 (R)	20 szt	12	260	M12 x 186	12	250	160–180	19
12/160 FAZ II Plus 12/160 GS	564658	ocynk galwaniczny (gvz)	20 szt	12	260	M12 x 186	12	250	160–180	19
12/180 FAZ II Plus 12/180 GS	564659	ocynk galwaniczny (gvz)	20 szt	12	280	M12 x 186	12	270	180–200	19
12/200 FAZ II Plus 12/200 GS	564660	ocynk galwaniczny (gvz)	20 szt	12	300	M12 x 186	12	290	200–220	19
16/160 FAZ II Plus 16/160 GS	564670	nierdzewna A4 (R)	4 szt	16	283	M16 x 189	16	270	160–180	24
16/160 FAZ II Plus 16/160 GS	564661	ocynk galwaniczny (gvz)	10 szt	16	283	M16 x 189	16	270	160–180	24
16/200 FAZ II Plus 16/200 GS	564662	ocynk galwaniczny (gvz)	10 szt	16	323	M16 x 189	16	310	200–220	24

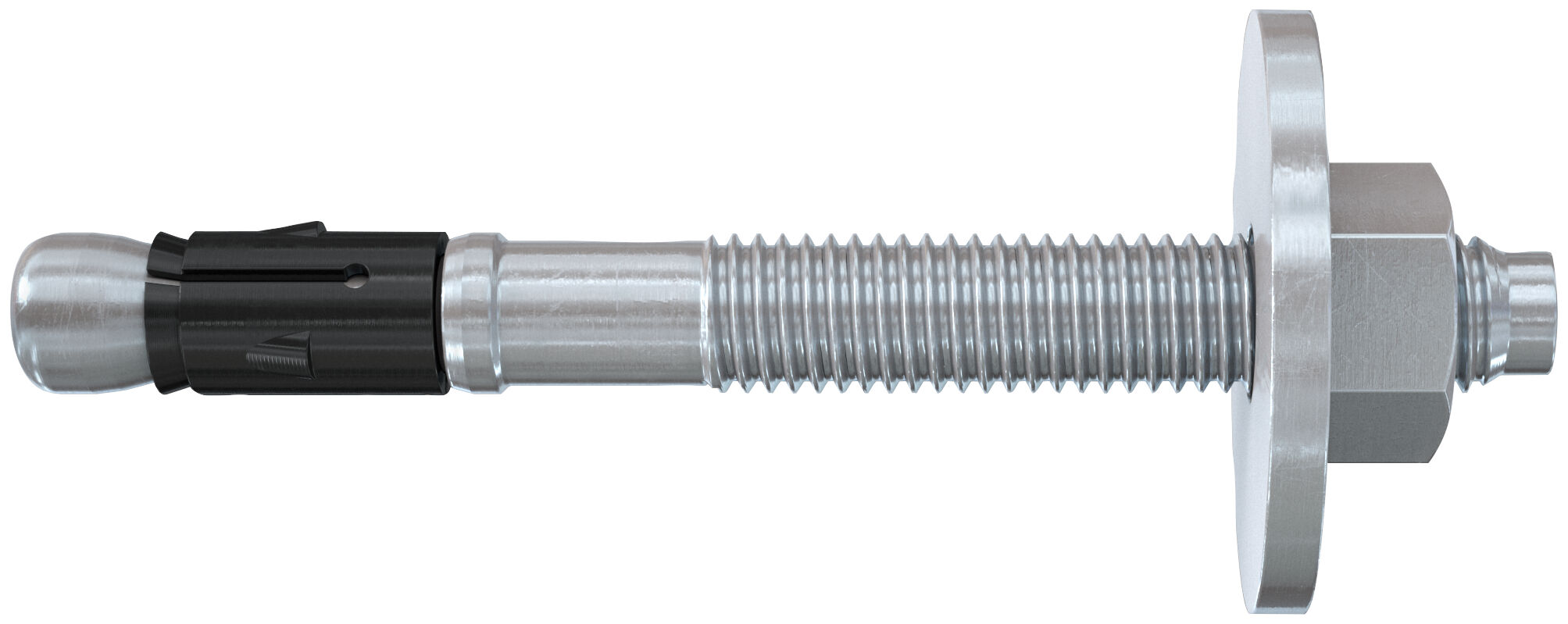

10/10 K FAZ II Plus 10/10 K GS	564681	ocynk galwaniczny (gvz)	50 szt	10	75	M10 x 33	10	65	—	17
12/10 K FAZ II Plus 12/10 K GS	564682	ocynk galwaniczny (gvz)	20 szt	12	90	M12 x 41	12	80	—	19
