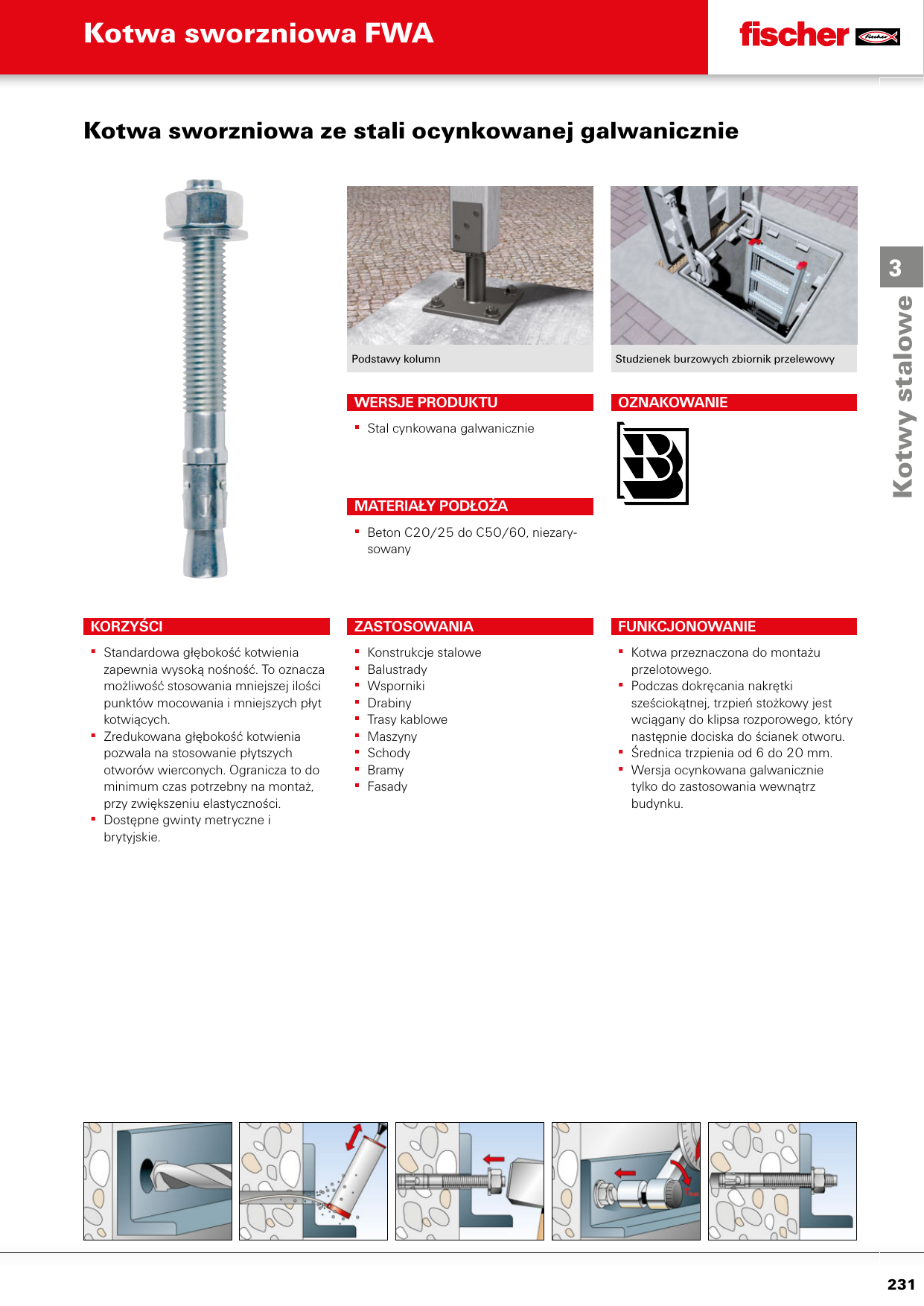

Kotwa FWA jest przeznaczona do montażu wstępnego i montażu przelotowego. Przed rozpoczęciem montażu, umieścić nakrętkę sześciokątną w optymalnym położeniu (wprowadzany trzpień wystaje ok. 3 mm poza nakrętkę sześciokątną). Po przyłożeniu momentu obrotowego, śruba stożka jest wciągana do klipsu rozporowego i rozszerza się do ścianki otworu.
21 wariantów · wszystkie rozmiary dostępne na zamówienie

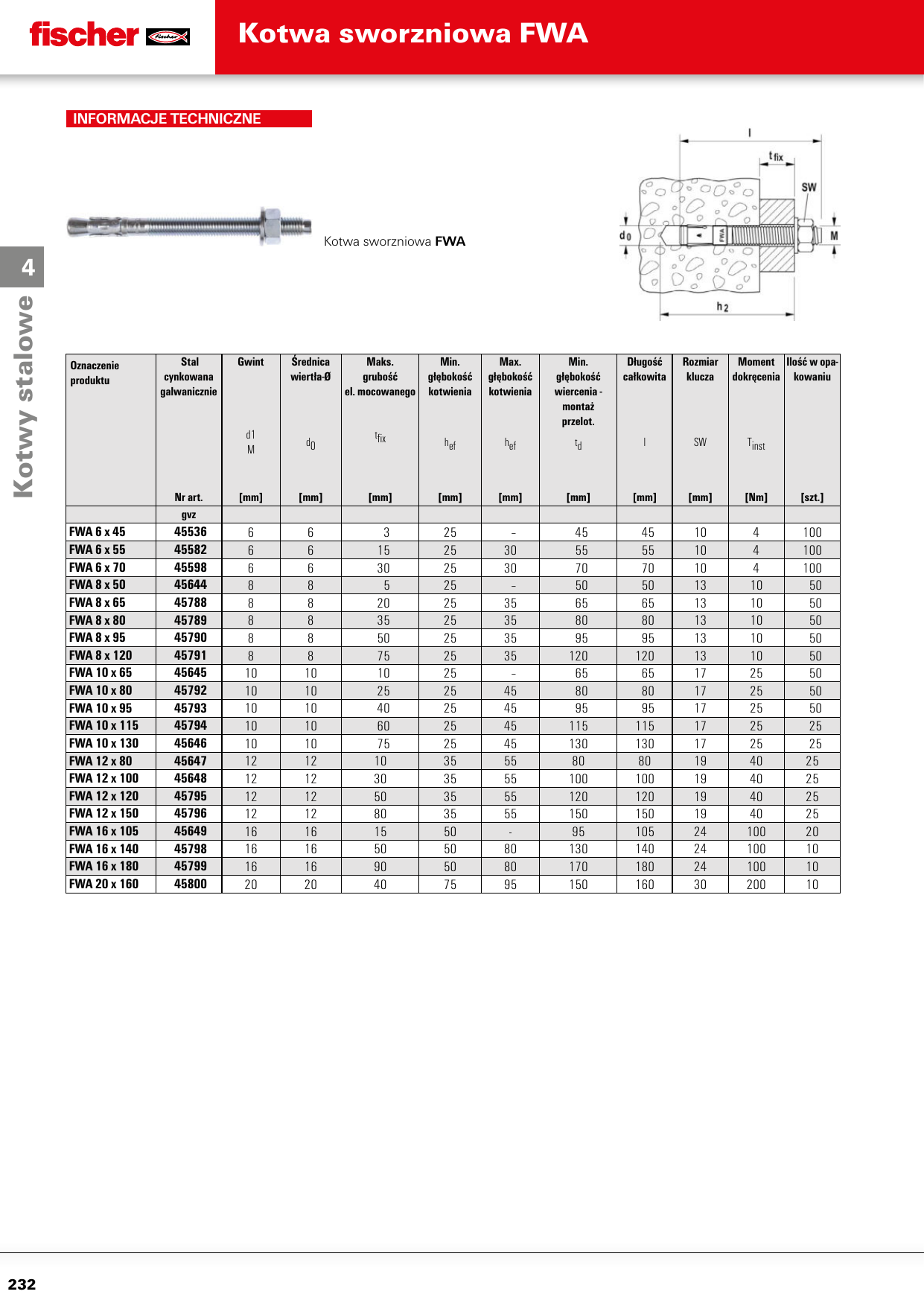

| Kod / Oznaczenie | Nom. (mm) | Długość całk. (mm) | Ø wiertła (mm) | Min. osadzenie (mm) | Klucz (mm) |
|---|---|---|---|---|---|
| 6 x 40 FWA 6 x 40 |
6 | 40 | 6 | 40 | 10 |
| 6 x 55 FWA 6 x 55 |
6 | 55 | 6 | 55 | 10 |
| 6 x 70 FWA 6 x 70 |
6 | 70 | 6 | 70 | 10 |
| 8 x 50 FWA 8 x 50 |
8 | 50 | 8 | 50 | 13 |
| 8 x 65 FWA 8 x 65 |
8 | 65 | 8 | 65 | 13 |
| 8 x 80 FWA 8 x 80 |
8 | 80 | 8 | 80 | 13 |
| 8 x 95 FWA 8 x 95 |
8 | 95 | 8 | 95 | 13 |
| 8 x 120 FWA 8 x 120 |
8 | 120 | 8 | 120 | 13 |
| 10 x 65 FWA 10 x 65 |
10 | 65 | 10 | 65 | 17 |
| 10 x 80 FWA 10 x 80 |
10 | 80 | 10 | 80 | 17 |
| 10 x 95 FWA 10 x 95 |
10 | 95 | 10 | 95 | 17 |
| 10 x 115 FWA 10 x 115 |
10 | 115 | 10 | 115 | 17 |
| 10 x 130 FWA 10 x 130 |
10 | 130 | 10 | 130 | 17 |
| 12 x 80 FWA 12 x 80 |
12 | 80 | 12 | 80 | 19 |
| 12 x 100 FWA 12 x 100 |
12 | 100 | 12 | 100 | 19 |
| 12 x 120 FWA 12 x 120 |
12 | 120 | 12 | 120 | 19 |
| 12 x 150 FWA 12 x 150 |
12 | 150 | 12 | 150 | 19 |
| 16 x 105 FWA 16 x 105 |
16 | 105 | 16 | 105 | 24 |
| 16 x 140 FWA 16 x 140 |
16 | 140 | 16 | 140 | 24 |
| 16 x 180 FWA 16 x 180 |
16 | 180 | 16 | 180 | 24 |
| 20 x 160 FWA 20 x 160 |
20 | 160 | 20 | 160 | 30 |
Typowe miejsca i konstrukcje, w których stosuje się Kotwa śrubowa FWA (metryczna).
Nperm — wyciąganie, Vperm — ścinanie [kN]. Wartości wg ETA dla betonu C20/25.
| Materiał | Klasa betonu | hef (mm) | hmin (mm) | Minst (Nm) | Nperm zarys. (kN) | Vperm zarys. (kN) | Nperm niezarys. (kN) | Vperm niezarys. (kN) | smin (mm) | cmin (mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| GVZ | C20/25 | 25 | 100 | 25 | — | — | 1.8 | 1.8 | 90 | 45 |
| GVZ | C20/25 | 35 | 100 | 25 | — | — | 2.8 | 2.8 | 120 | 60 |
| GVZ | C20/25 | 45 | 100 | 25 | — | — | 3.8 | 3.8 | 150 | 75 |
| Materiał | Klasa betonu | hef (mm) | hmin (mm) | Minst (Nm) | Nperm zarys. (kN) | Vperm zarys. (kN) | Nperm niezarys. (kN) | Vperm niezarys. (kN) | smin (mm) | cmin (mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| GVZ | C20/25 | 35 | 100 | 40 | — | — | 3.2 | 3.2 | 120 | 60 |
| GVZ | C20/25 | 45 | 100 | 40 | — | — | 4.4 | 4.4 | 150 | 75 |
| GVZ | C20/25 | 55 | 110 | 40 | — | — | 5.8 | 5.8 | 180 | 90 |
| Materiał | Klasa betonu | hef (mm) | hmin (mm) | Minst (Nm) | Nperm zarys. (kN) | Vperm zarys. (kN) | Nperm niezarys. (kN) | Vperm niezarys. (kN) | smin (mm) | cmin (mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| GVZ | C20/25 | 50 | 100 | 100 | — | — | 4.4 | 4.4 | 150 | 75 |
| GVZ | C20/25 | 65 | 130 | 100 | — | — | 6.2 | 6.2 | 200 | 100 |
| GVZ | C20/25 | 80 | 160 | 100 | — | — | 8.5 | 8.5 | 240 | 120 |
+ 4 kolejnych zestawów. Pełna tabela nośności dostępna w dokumentach ETA/DoP poniżej.
Dane orientacyjne dla celów projektowych i montażowych — wartości wiążące należy każdorazowo zweryfikować w ocenie technicznej (ETA/DoP).
Oryginalne dokumenty fischer — ETA, DoP, certyfikaty, EPD.
