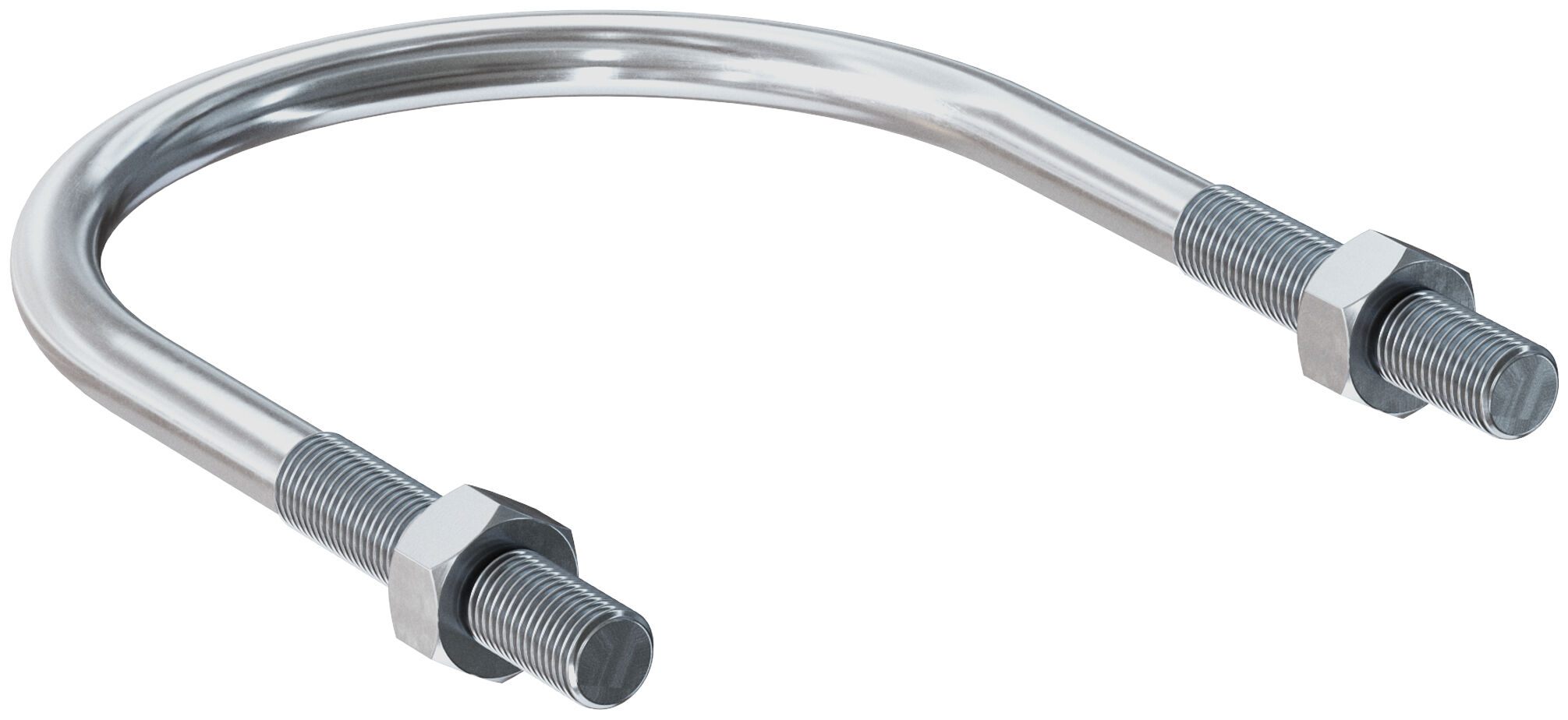

Kabłąk ETR

Kabłąk fischer ETR jest elementem z gwintem metrycznym do łatwego i elastycznego mocowania rurociągów o średnicy zewnętrznej 8 do 219 mm wewnątrz budynków. Dwuśrubowe obejmy rurowe zapewniają optymalną regulację w zależności od zewnętrznej średnicy rury. Kabłąk jest przymocowywany do stalowych profi...

Wariantów

23

Tryb: katalog techniczny

Zapytaj o wycenę

Doradca techniczny przygotuje ofertę i pomoże dobrać wariant.

+48 61 810 79 45

Zapytaj o produkt ← Systemy instalacyjne

DoP

01 / Opis produktu

Kabłąk ETR

Kabłąk fischer ETR jest elementem z gwintem metrycznym do łatwego i elastycznego mocowania rurociągów o średnicy zewnętrznej 8 do 219 mm wewnątrz budynków. Dwuśrubowe obejmy rurowe zapewniają optymalną regulację w zależności od zewnętrznej średnicy rury. Kabłąk jest przymocowywany do stalowych profili drążonych lub wsporników.

Kabłąk mocowany jest dwiema nakrętkami, co pozwala doskonale dopasować go do zewnętrznej średnicy rury

02 / Warianty wymiarowe

Tabela wymiarów

23 wariantów · wszystkie rozmiary dostępne na zamówienie

Kod / Oznaczenie	Rozmiar nom.
8 - 13 ETR 8 - 13	1/4
12 - 17 ETR 12 - 17	3/8
15 - 21 ETR 15 - 21	1/2
20 - 27 ETR 20 - 27	3/4
26 - 34 ETR 26 - 34	1
33 - 42 ETR 33 - 42	1 1/4
40 - 49 ETR 40 - 49	1 1/2
50 - 60 ETR 50 - 60	2
60 - 70 ETR 60 - 70	—
66 - 76 ETR 66 - 76	2 1/2
70 - 82 ETR 70 - 82	—
80 - 90 ETR 80 - 90	3
90 - 102 ETR 90 - 102	3 1/2
100 - 108 ETR 100 - 108	—
102 - 114 ETR 102 - 114	4
121 - 127 ETR 121 - 127	—
126 - 133 ETR 126 - 133	—
131 - 140 ETR 131 - 140	5
143 - 153 ETR 143 - 153	—
150 - 159 ETR 150 - 159	—
168 ETR 168	6
193,7 ETR 193,7	—
219 ETR 219	8

03 / Atesty i dokumenty

Dokumentacja techniczna

Oryginalne dokumenty fischer — ETA, DoP, certyfikaty, EPD.

PDF

DOP - Declaration of Performance

DoP DWU-SaMontec-147 2019
