Obejma jednoczęściowa FGRS Plus
Obejma przegubowa fischer FGRS Plus jest obejmą rurową ze śrubą ze stali ocynkowanej w kasie jakości materiału DD11 z gwintem kombinowanym M8/M10. Mechanizm szybkiego blokowania i gwint kombinowany zapewnia prosty i szybki montaż. Zadziałanie mechanizmu blokującego zapewnia możliwość bezpiecznej regulacji rur bez otwierania sprężynującej obejmy. Pozwala to na bezpieczne mocowanie rur ze średnicą zewnętrzną 12 do 63 mm za pomocą pręta gwintowanego lub kołka obustronnego wewnątrz budynków. Dzięki wkładce izolacyjnej niezawierającej chloru i silikonu, obejma rurowa spełnia wymagania normy DIN 4109.
- Mechanizm szybkiego zamka przyspiesza montaż i pozwala oszczędzić czas.
- Szczelne dopasowanie wkładki tłumiącej hałas uniemożliwia wypadanie podczas wsuwania rury.
- Bezpieczne mocowanie zatrzaskowe gwarantuje montaż rury bez sprężynującego otwierania się obejmy.
- W obejmie FGRS Plus M8/M10 nakrętka kombinowana z gwintem M8/M10 umożliwia wybór optymalnego łącznika.
- Łeb śruby z gniazdem krzyżakowym ułatwia wykonanie montażu.
- Kompaktowa konstrukcja obejmy umożliwia łatwy uzupełnienie izolacji po wykonaniu montażu.
Tabela wymiarów
12 wariantów · wszystkie rozmiary dostępne na zamówienie
| Kod / Oznaczenie | Gwint przyłącza | Rozmiar nom. | Zakres zaciskania (mm) | Wysokość (mm) | Maks. obciążenie (kN) |
|---|---|---|---|---|---|
| 15 - 19 FGRS Plus 15 - 19 |
M8 | 3/8 | 15 - 19 | 40 | 0,65 |
| 1/4'' B FGRS Plus 1/4'' B |
M8 | 1/4 | 12 - 15 | 43,6 | 0,65 |
| 3/8'' B FGRS Plus 3/8'' B |
M8 | 3/8 | 15 - 19 | 48 | 0,65 |
| 1/2'' B FGRS Plus 1/2'' B |
M8 | 1/2 | 20 - 24 | 52,3 | 0,65 |
| 3/4'' B FGRS Plus 3/4'' B |
M8 | 3/4 | 25 - 30 | 57,5 | 0,65 |
| 1'' B FGRS Plus 1'' B |
M8 | 1 | 31 - 37 | 65,5 | 0,65 |
| 1 1/4'' B FGRS Plus 1 1/4'' B |
M8 | 1 1/4 | 38 - 45 | 73 | 0,9 |
| 1 1/2'' B FGRS Plus 1 1/2'' B |
M8 | 1 1/2 | 53 - 59 | 87,3 | 0,9 |
| 3/8'' BG FGRS Plus 3/8'' BG |
M8 | 3/8 | 15 - 19 | 48 | 0,65 |
| 1/2'' BG FGRS Plus 1/2'' BG |
M8 | 1/2 | 20 - 24 | 52,3 | 0,65 |
| 3/4'' BG FGRS Plus 3/4'' BG |
M8 | 3/4 | 25 - 30 | 57,5 | 0,65 |
| 1'' BG FGRS Plus 1'' BG |
M8 | 1 | 31 - 37 | 65,5 | 0,65 |
Przykłady zastosowań
Typowe miejsca i konstrukcje, w których stosuje się Obejma jednoczęściowa FGRS Plus.

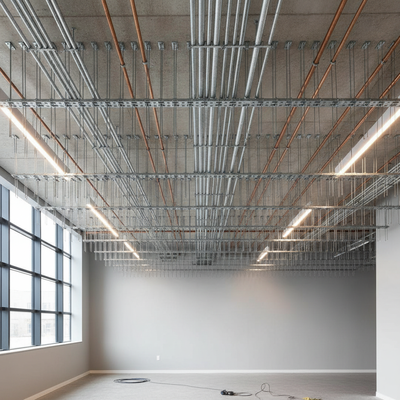

Mocowanie rurociągów do ø2"
Dokumentacja techniczna
Oryginalne dokumenty fischer — ETA, DoP, certyfikaty, EPD.
