Masywna obejma rurowa FMFSC

Obejmy rurowe ciężkiego systemu instalacyjnego fischer FMS są elementami do mocowania rurociągów do profili montażowych FMP. Możliwość tworzenia punktów stałych lub łożysk ślizgowych za pomocą uchwytów urowych FMPS zapewniona jest za pomocą innych elementów z systemu FMS. Masywna obejma rurowa FMFSC...

Średnica

M250

Wariantów

18

Tryb: katalog techniczny

Zapytaj o wycenę

Doradca techniczny przygotuje ofertę i pomoże dobrać wariant.

+48 61 810 79 45

Zapytaj o produkt ← Systemy instalacyjne

01 / Opis produktu

Masywna obejma rurowa FMFSC

Obejmy rurowe ciężkiego systemu instalacyjnego fischer FMS są elementami do mocowania rurociągów do profili montażowych FMP. Możliwość tworzenia punktów stałych lub łożysk ślizgowych za pomocą uchwytów urowych FMPS zapewniona jest za pomocą innych elementów z systemu FMS. Masywna obejma rurowa FMFSC i masywne kabłąki rurowe FMPSU umożliwiają stabilne i proste mocowanie na profilu montażowym FMP.

Masywne obejmy rurowe FMFSC bez gumowej wkładki do mocowania rurociągów do DN 250 mogą niezawodnie mocować ciężkie rurociągi i być stosowane w wielu aplikacjach.

02 / Warianty wymiarowe

Tabela wymiarów

18 wariantów · wszystkie rozmiary dostępne na zamówienie

Kod / Oznaczenie	Rozmiar nom.	Zakres zaciskania (mm)
25 FMFSC 25	1	34
32 FMFSC 32	1 1/4	43
40 FMFSC 40	1 1/2	49
50 FMFSC 50	2	61
65 FMFSC 65	2 1/2	77
80 FMFSC 80	3	89
100 FMFSC 100	4	115
125 FMFSC 125	5	140
150 FMFSC 150	6	169
200 FMFSC 200	8	220
250/50 FMFSC 250/50	10	273
300 FMFSC 300	—	—
350 FMFSC 350	—	—
400 FMFSC 400	—	—
450 FMFSC 450	—	—
500 FMFSC 500	—	—
600 FMFSC 600	—	—
ø159 FMFSC ø159	—	—

03 / Zastosowania

Przykłady zastosowań

Typowe miejsca i konstrukcje, w których stosuje się Masywna obejma rurowa FMFSC.

01

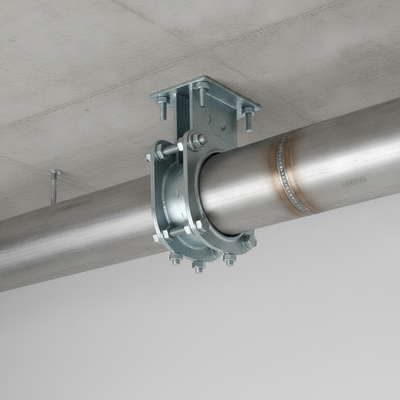

Ciężkie rurociągi do DN250

02
