Uchwyt rurowy FMPS

Uchwyty rurowe ciężkiego systemu instalacyjnego fischer FMS są elementami do mocowania rurociągów do profili montażowych FMP. Możliwość tworzenia punktów stałych lub łożysk ślizgowych za pomocą uchwytów urowych FMPS zapewniona jest za pomocą innych elementów z systemu FMS.

Wariantów

Tryb: katalog techniczny

Zapytaj o wycenę

Doradca techniczny przygotuje ofertę i pomoże dobrać wariant.

+48 61 810 79 45

Zapytaj o produkt ← Systemy instalacyjne

01 / Opis produktu

Uchwyt rurowy FMPS

Konstrukcja uchwytów rurowych z jedną lub dwiema obejmami pozwala na mocowanie ciężkich rurociągów.
Ze względu na dodatkoą perforację uchwyty rurowe FMPS mogą być używane jako punkty stałe mocowane za pomocą strzemion punktu stałego FMFS UB do profilu montażowego FMP.
Uchwyty rurowe FMPS można wykorzystać jako elementy ślizgowe, mocując podstawki ślizgowe do profilu montażowego FMP.

02 / Warianty wymiarowe

Tabela wymiarów

43 wariantów · wszystkie rozmiary dostępne na zamówienie

Kod / Oznaczenie	Rozmiar nom.	Zakres zaciskania (mm)	Wysokość (mm)
25 1/1 - 80 FMPS 25 1/1 - 80	1	34	87,5
40 1/1 - 150 FMPS 40 1/1 - 150	1 1/2	49	150
50 1/1 - 80 FMPS 50 1/1 - 80	2	61	87,5
50 1/1 - 150 FMPS 50 1/1 - 150	2	61	150
65 1/1 - 80 FMPS 65 1/1 - 80	2 1/2	77	87,5
65 1/1 - 150 FMPS 65 1/1 - 150	2 1/2	77	150
80 1/1 - 80 FMPS 80 1/1 - 80	3	89	87,5
80 1/1 - 150 FMPS 80 1/1 - 150	3	89	150
100 1/1 - 150 FMPS 100 1/1 - 150	3	115	150
125 1/1 - 150 FMPS 125 1/1 - 150	4	140	150
150 1/1 - 150 FMPS 150 1/1 - 150	6	169	150
200 1/1 - 150 FMPS 200 1/1 - 150	8	220	150
25 1/1 - 150 FMPS 25 1/1 - 150	1	34	150
25 1/2 - 80 FMPS 25 1/2 - 80	1	34	87,5
25 1/2 - 150 FMPS 25 1/2 - 150	1	34	150
40 1/2 - 80 FMPS 40 1/2 - 80	1 1/2	49	87,5
40 1/2 - 150 FMPS 40 1/2 - 150	1 1/2	49	150
50 1/2 - 80 FMPS 50 1/2 - 80	2	61	87,5
50 1/2 - 150 FMPS 50 1/2 - 150	2	61	150
65 1/2 - 80 FMPS 65 1/2 - 80	2 1/2	77	87,5
65 1/2 - 150 FMPS 65 1/2 - 150	2 1/2	77	150
80 1/2 - 80 FMPS 80 1/2 - 80	3	89	87,5
80 1/2 - 150 FMPS 80 1/2 - 150	3	89	150
100 1/2 - 110 FMPS 100 1/2 - 110	4	115	125
100 1/2 - 150 FMPS 100 1/2 - 150	4	115	150
125 1/2 - 110 FMPS 125 1/2 - 110	5	140	125
125 1/2 - 150 FMPS 125 1/2 - 150	5	140	150
150 1/2 - 110 FMPS 150 1/2 - 110	6	169	125
150 1/2 - 150 FMPS 150 1/2 - 150	6	169	150
200 1/2 - 110 FMPS 200 1/2 - 110	8	220	125
200 1/2 - 150 FMPS 200 1/2 - 150	8	220	150
250 2/2 - 110 FMPS 250 2/2 - 110	10	273	100
250 2/2 - 150 FMPS 250 2/2 - 150	10	273	140
300 2/2 - 110 FMPS 300 2/2 - 110	12	324	100
300 2/2 - 150 FMPS 300 2/2 - 150	12	324	140
350 2/2 - 110 FMPS 350 2/2 - 110	14	356	100
350 2/2 - 150 FMPS 350 2/2 - 150	14	356	140
400 2/2 - 110 FMPS 400 2/2 - 110	16	407	100
400 2/2 - 150 FMPS 400 2/2 - 150	16	407	140
500 2/2 - 110 FMPS 500 2/2 - 110	20	508	100
500 2/2 - 150 FMPS 500 2/2 - 150	20	508	140
600 2/2 - 110 FMPS 600 2/2 - 110	24	610	100
600 2/2 - 150 FMPS 600 2/2 - 150	24	610	140

03 / Zastosowania

Przykłady zastosowań

Typowe miejsca i konstrukcje, w których stosuje się Uchwyt rurowy FMPS.

Uchwyt rurowy FMPS

Uchwyt rurowy FMPS

Tabela wymiarów

Przykłady zastosowań

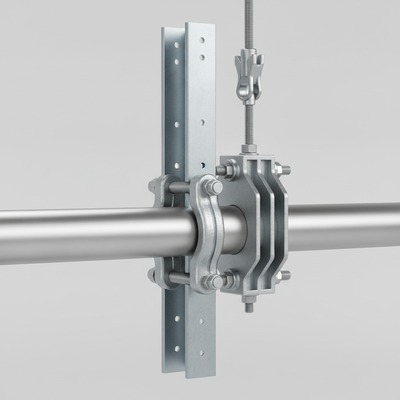

Jako punkt stały
